294
Электрооборудование кузова
Таблица. Проверка переключателя и реле управления люком.
Выводы
Состояние
Результат
Разъем отсоединен, проверка со стороны жгута проводов
2 - масса
постоянно
1 0 - 1 4 В
4 - 5
постоянно
проводимость
6 - масса
концевой выключатель №1 OFF ON
нет проводимости
проводимость
7 - масса
концевой выключатель №2 OFF ON
нет проводимости ->
проводимость
8 - масса
постоянно
проводимость
Разъем подсоединен
4 - масса
выключатели в положении OFF
проводимость.
5 • масса
выключатели в положении OFF
npOBOAMt^OCT^f“^
Ф
4 - масса
замок зажигания ON, люк полностью закрыт, переключатель сдвига люка
OFF OPEN
5 - масса
замок зажигания ON, люк полностью открыт, переключатель наклоне
люка OFF -> CLOSE
о В - ^ 1 0 - 1 4 В
4 - масса
замок зажигания ON, люк полностью поднят, переключатель наклона
люка OFF DOWN
о В 1 0 - 1 4 8
5 - масса
замок зажигания ON, люк полностью закрыт, переключатель наклона
люка OFF иР
0 В ^ 1 0 - 1 4 В
4. Проверка работы смывателя лобо
вого стекла.
а)
Подсоедините аккумулятор
ной батареи к выводу "3", к вы
водам "5" и "6".
б) Подсоедините положительный
провод вольтметра к выводу "4", от
рицательный - к выводу "6".
в) Нажмите на кнопку смывателя и
проверьте его работу по диаграмме.
2. Высокая скорость. Подключите "+*’
батареи к выводу "З","-" к выводу "4"
разъема, проверьте, что двигатель
работает на высокой скорости.
ON.
Омыватель
OFF-^
Напряжение
аккумулятора"
О В — —
Менее
1 сек
н
Около
3 сек
н

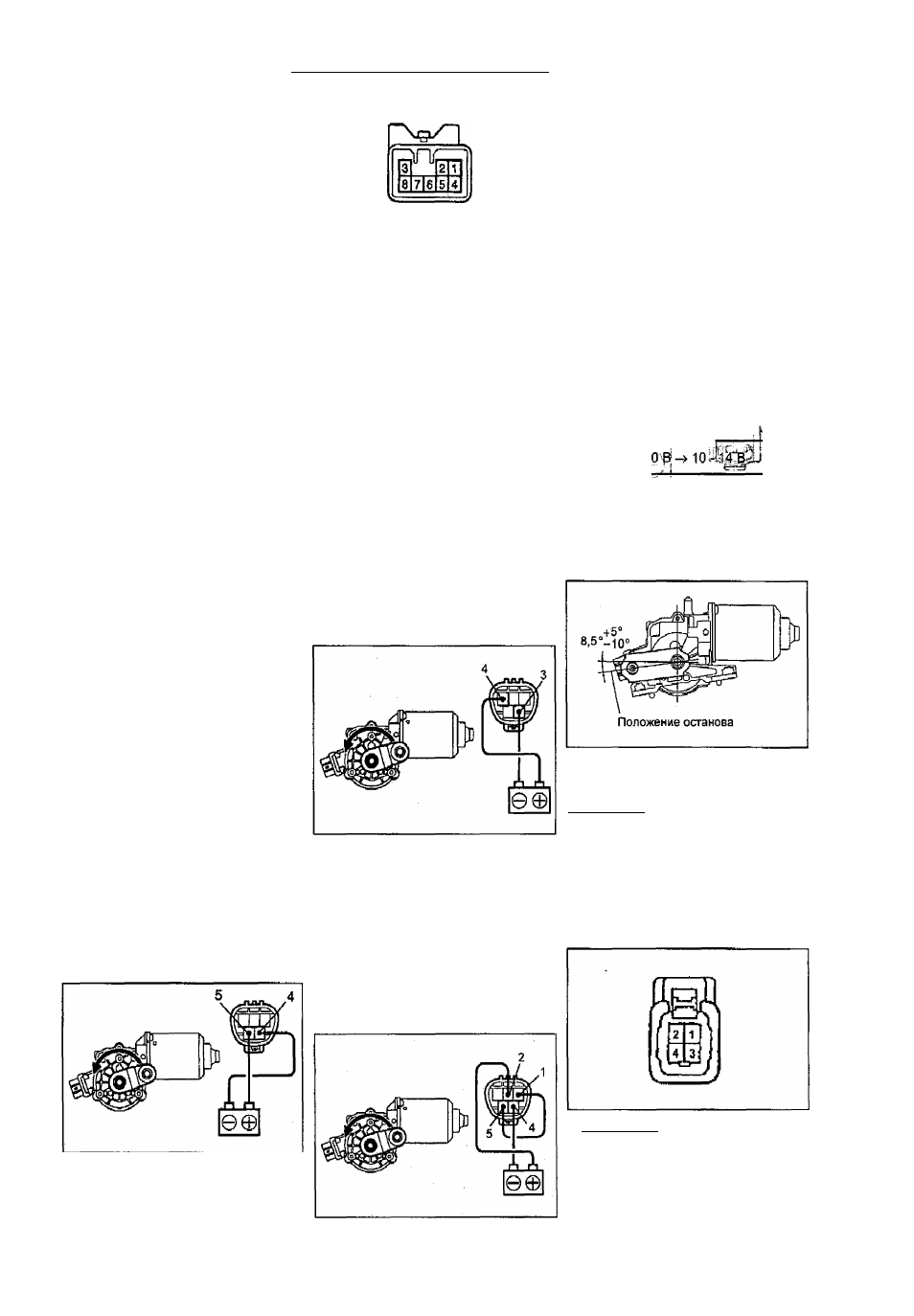

проверка электродвигателя
очистителя лобового стекла
1 . Низкая скорость. Подключите
батареи к выводу "5","-'' к выводу "4"
разъема, проверьте, что двигатель
работает на низкой скорости.
3. Проверка остановки в крайнем по
ложении.
а) Включите электродвигатель на
низкой скорости и остановите его в
любом положении, кроме крайнего
положения стеклоочистителя путем
отсоединения положительного про
вода от вывода "5".
б) Соедините выводы "5" и "1".
в) Подключите "+" батареи к выводу
"2" разъема и убедитесь в том, что
двигатель заработал снова и остано
вился в крайнем положении щетки.
Проверка электродвигателя
очистителя заднего стекла
Примечание: если указано два номера
вывода, то номер вывода без скобок
относится к моделям с кузовом уни
версал, номер в скобках — с кузовом
хэтчбек.
1, Проверка работы. Подсоедините "+"
аккумуляторной батареи к выводу
"3 ( 2 ) " , к выводу "1 (3)" и к корпусу
электродвигателя. Электродвигатель
должен заработать.
2. Высокая скорость. Подключите "+"
батареи к выводу
"З","-" к
выводу "4"
разъема, проверьте, что двигатель
работает на высокой скорости.
Примечание: корпус электродвига
теля должен быть соединен с мас
сой автомобиля.
2. Проверка остановки в крайнем по
ложении.
а) Включите электродвигатель, как
описано в (1).
