Кондиционер, отопление и вентиляция
269

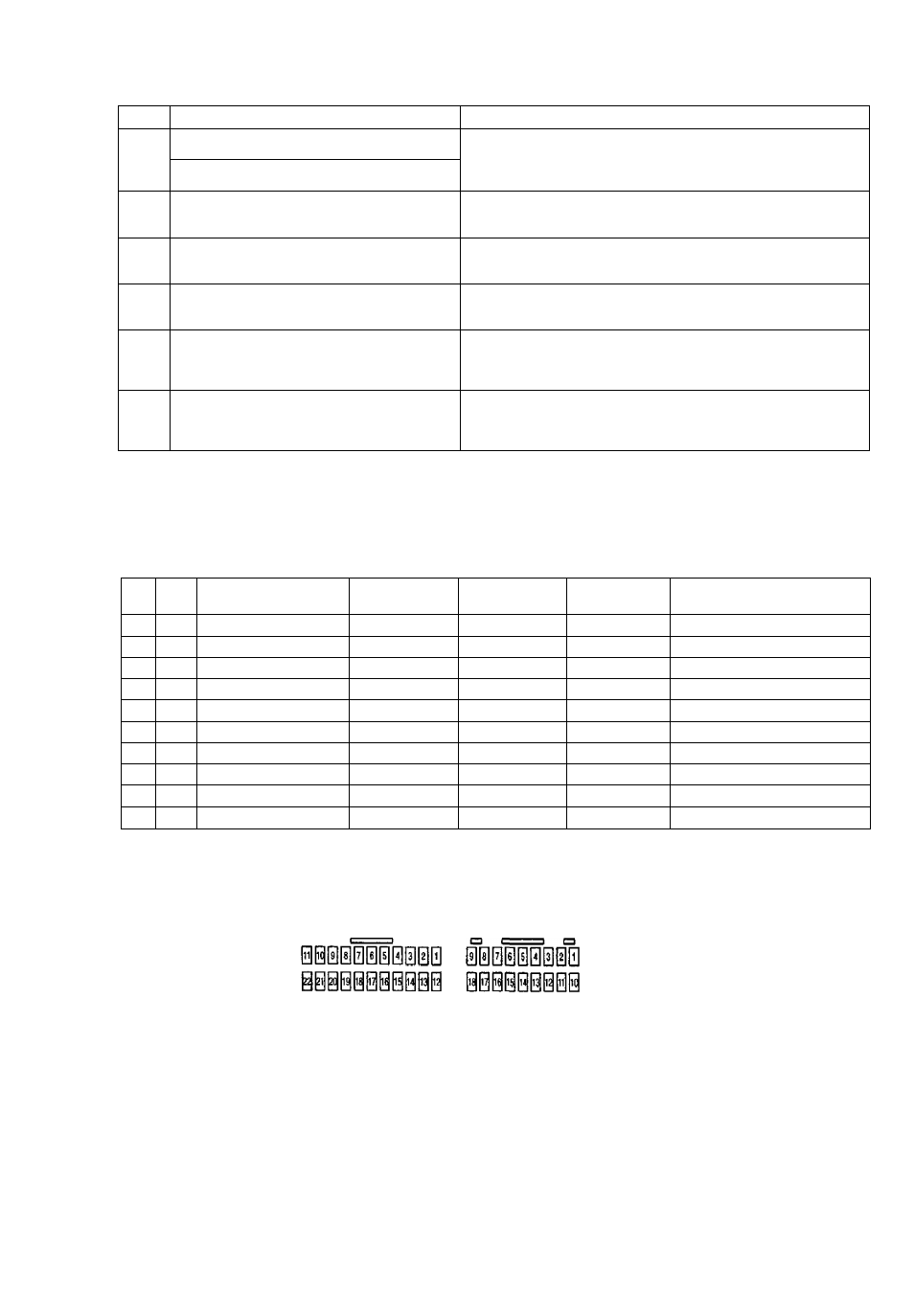

Таблица. Диагностические коды неисправностей (продолжение).
Коды
Неисправность в цепи
Место неисправности
21*^ Цепь датчика солнечного света (обрыв цепи)
1. Датчик солнечного света.
2. Проводка и разъемы между датчиком и усилителем.
Цепь датчика солнечного света
(замыкание цепи)
3. Усилитель кондиционера.
23
Цепь выключателя подавлению
1. Выключатель по давлению.
2. Проводка и разъемы между выключателем и усилителем.
3. Усилитель кондиционера.
31
Цепь датчика положения
заслонки смешивания потоков воздуха
1. Датчик положения заслонки смешивания потоков воздуха.
2. Проводка и разъемы между датчиком и усилителем.
3. Усилитель кондиционера.
33
Цепь датчика положения
заслонки направления потока воздуха
1. Датчик положения заслонки направления потока воздуха.
2. Проводка и разъемы между датчиком и усилителем.
3. Усилитель кондиционера.
41
Привод заслонки смешивания
потоков воздуха
1. Привод заслонки смешивания потоков воздуха.
2. Датчик положения заслонки смешивания потоков воздуха.
3. Проводка и разъемы между приводом и усилителем.
4. Усилитель кондиционера.
43
Привод заслонки направления потока воздуха
1. Привод заслонки направления потока воздуха.
2. Датчик положения заслонки направления потока воздуха.
3. Проводка и разъемы между приводом и усилителем.
4. Усилитель кондиционера.
- если температура в салоне около -19^0 или ниже, код 11 может появиться на дисплеи несмотря на то что система в
порядке.
- если температура окружающего воздуха около -53'’С или ниже, на дисплеи может появиться код неисправности не
смотря на то что система в порядке.
- если проверка проводится в темном месте, то на дисплеи может появиться код 21. Постарайтесь перенести провер
ку в светлое место, если и после этого код 21 не исчез, то возможна неисправность в цепи датчика солнечного света.
Таблица. Проверка приводов.
Шаг Коды Уровень температуры
Направление
потока воздуха
Забор воздуха
Компрессор
кондиционера
Открытие заслонки
смешивания потоков воздуха
1
0
0
FACE
FRESH
OFF
0%
2
1
1
FACE
FRESH
OFF
0%
3
2
16
FACE
FRESH
ON
0%
4
3
16
FACE
FRESH
ON
0%
5
4
16
FACE
RECIRC
ON
50%
6
5
16
BI-LEVEL
RECiRC
ON
50%
7
6
16
FOOT
RECIRC
ON
100%
8
7
16
FOOT
RECIRC
ON
100%
9
8
16
FOOT/DEF
RECIRC
ON
100%
10
9
1
DEF
RECIRC
ON
100%
Таблица. Проверка блока управления кондиционером и отопителем.
17116115H^[3J1^[1J
[üllÎoKâliel
Выводы
Условия проверки
Номинальные значения
А34-4
А34-2
Ключ в замке зажигания в положение "ON", регулятор температуры
из "МАХ COOL" ^ "МАХ WARM"
3 , 5 - 4 , 5 В н ^ 0 . 5 - 1 . 5 В
А34-5 ^ А34-3
Ключ в замке зажигания в положение "ON", переключатель направ
ления потока воздуха из "FACE" "DEF"
3 , 5 - 4 , 5 8 ^ 0 , 5 - 1 . 5 8
А34-6 ++ А34-2
Ключ в замке зажигания в положение "ON"
4.5 - 5,5 В
А34-7
А34-3
Ключ в замке зажигания в положение "ÛN”
4,5 - 5,5 В
А34-8<->А34-12
Ключ в замке зажигания в положение "ON", регулятор температуры
из "МАХ COOL" "МАХ WARM"
10 -14 Вне более 1 В
А34-9 <-> А34-12 Ключ в замке зажигания в положение "ON", регулятор температуры
из "МАХ COOL" "МАХ WARM"
Не более 1 В 10 -14 В
