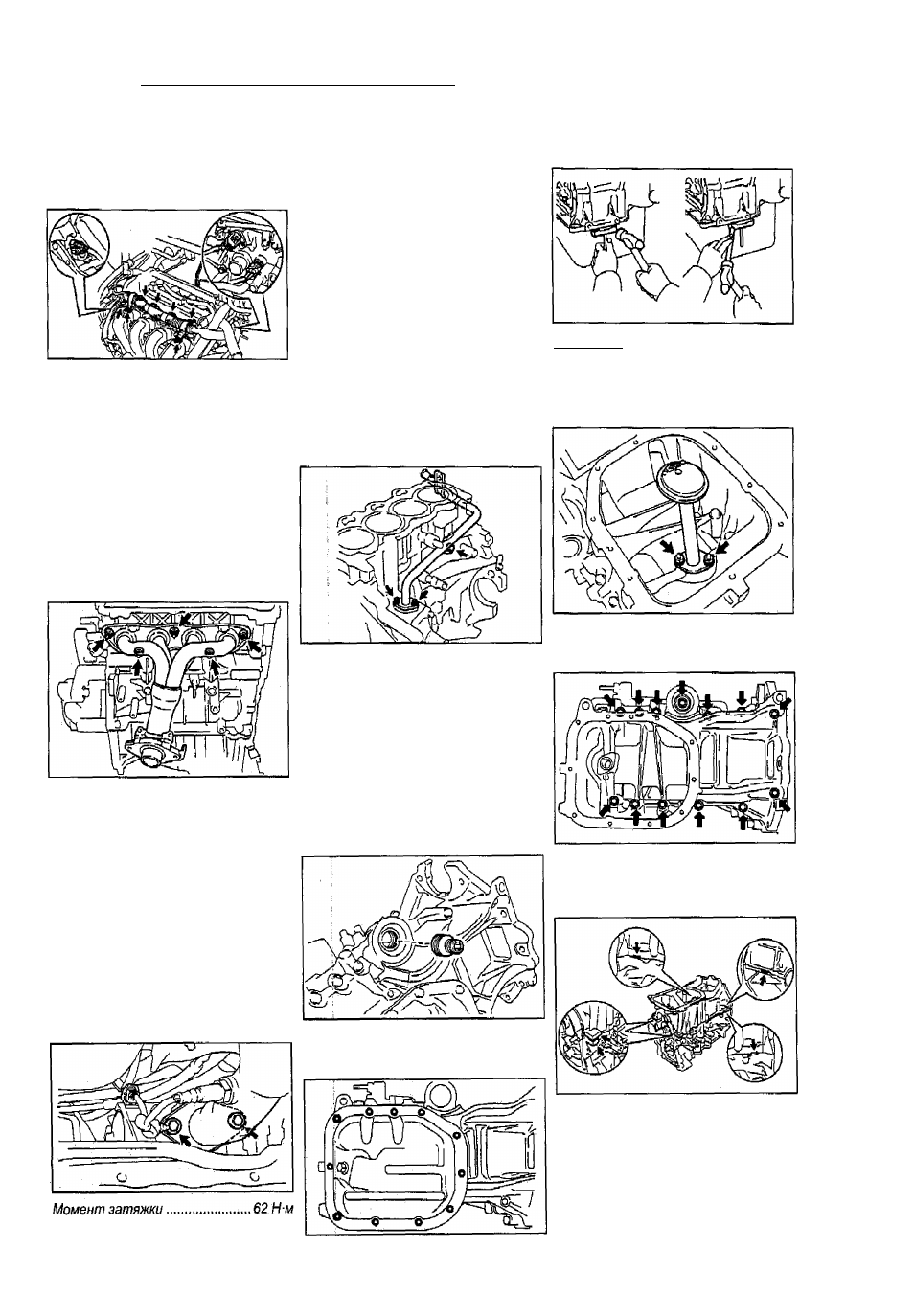

48 Двигатели 1NZ-FE (1,5) и 2NZ^FE (1,3). Механическая часть
в) Подсоедините разъем датчика
положения распределительного вала.
г) Подсоедините разъем клапана
системы УУТ.
д1 Подсоедините разъемы форсунок,
е) Подсоедините два провода за­
земления и заверните два болта.
15. Установите корпус дроссельной
заслонки (см. главу "Система впрыска
топлива").
16. Подсоедините шланги системы при­
нудительной вентиляции картера к
крышке головки блока цилиндров.
17. Установите свечи зажигания (см.
главу "Система зажигания").
18. Установите катушки зажигания (см.
главу "Система зажигания").
19. Установите выпускной коллектор,
а) Установите новую прокладку и
выпускной коллектор. Равномерно в
несколько приемов затяните три
болта и две гайки крепления выпу­
скного коллектора.
Момент затяжки....................... .. 27 Н-м
б) Установите верхний теплозащит­
ный экран и заверните четыре болта
его крепления.
Момент затяжки......................... 8 Н-м
20.
Установите стойку выпускного
коллектора и равномерно в несколько
приемов заверните три болта ее креп­
ления.
Момент затяжки.......... ......... 37 Н-м
21. Подсоедините выпускную трубу к
выпускному коллектору.
а) Установите новую прокладку на
выпускной коллектор.
б) Установите две пружины, завер­
ните два болта крепления выпуск­
ной трубы к выпускному коллектору.
23. Установите воздушный фильтр.
24. Установите генератор и ремень
привода генератора.
25. Залейте охлаждающую жидкость.
26. Запустите двигатель и убедитесь в
oтcJП'Cтвии утечек охлаждающей жид­
кости.
27. ’Проверьте уровень охлаждающей
жидкости и моторного масла.
Блок цилиндров
Подготовка к разборке
1. (Модели с МКПП) Снимите маховик.
2. (Модели с АКПП) Снимите ведущую
пластину гидротрансформатора.
3. Установите двигатель на стенд для
разборки.
4. снимите цепь привода ГРМ.
5. Снимите головку блока цилиндров (см.
раздел "Головка блока цилиндров").
6. Снимите жгут проводов двигателя.
7. Снимите трубку перепуска охлаж­
дающей жидкости, отвернув две гайки
и болт.
8. Снимите термостат (см. главу
"Система охлаждения").
9. Снимите датчик детонации (см. гла­
ву "(Система впрыска топлива").
10. Снимите датчик аварийного дав­
ления масла (см. главу "Система
смазки").
11. Снимите штуцер слива охлаж­
дающей жидкости.
12. (Снимите масляный фильтр (см.
главу "Система смазки").
13.
Снимите штуцер масляного
фильтра 12 миллиметровым шести­
гранником.
б) Вставьте лезвие спецприспособ-
ления между картером и масляным
поддоном. Срежьте герметик и сни­
мите масляный поддон.
Примечания: будьте осторожны, не
повредите фланец поддона и кон­
тактные
поверхности картера и
масляного поддона.
15. Отвернув две гайки, снимите мас-
лоприемник и прокладку.
16. Снимите картер,
а) Равномерно в несколько приемов
ослабьте и выверните 13 болтов.
б) Снимите картер, вставляя отверт­
ку между блоком цилиндров и кар­
тером в места, показанные на ри­
сунке.
14. Снимите масляный поддон,
а) [Отверните девять болтов и две
гайки.
22. Подсоедините трос акселератора.
в) Снимите два кольцевых уплотне­
ния с блока цилиндров.
Разборка, проверка, очистка
и ремонт блока цилиндров
Процедуры разборки, проверки, очист­
ки и ремонта блока цилиндров смот­
рите в главе "Двигатель - общие про­
цедуры ремонта".
