224
Системы ABS, BA и EBD
Системы улучшения
управляемости
автомобиля
(ABS, TRC, VSC и ВА)
Описание
ABS: антиблокировочная тормозная
^ система. Помогает избежать блоки-
' ровки колес при внезапном торможе*
НИИ
или при торможении на скользкой
дороге.
TRC; противобуксовочная система. Ес
ли возникает пробуксовка ведущих ко
лес при ускорении, система автомати
чески снижает крутящий момент двига
теля и подтормаживает сорвавшееся в
пробуксовку колесо, способствуя вос
становлению тягового усилия.
VSC: система курсовой устойчивости.
Автоматически срабатывает после то-
*го, как улавливает занос из-за резкого
поворота руля или недостаточного
контакта со скользкой дорогой.
Подтормаживая то или иное колесо и
изменяя крутящий момент двигателя,
она выводит автомобиль из заноса и
помогает водителю стабилизировать
траекторию движения
ВА: система экстренного торможения.
Обеспечивает аварийное торможение
в случае, когда водитель нажимает на
педаль тормоза резко, но недостаточ
но сильно. Для этого система измеря
ет насколько быстро и с каким усили
ем нажата педаль, после чего, при не
обходимости, мгновенно повышает
давление в тормозной системе др
максимально эффективного.
Меры предосторожности
при работе системой
VSC
1, Если вы на длительное время сни
мали клеммы с аккумуляторной бата
реи, то после их установки вам необ
ходимо произвести настройку датчика
бокового перемещения системы VSC.
Для этого:
а) Включите стояночный тормоз, пе
реведите рычаг селектора АКПП в
положение "Р" и подсоедините
клеммы АКБ.
б) Включите зажигание и, в течение
15 секунд, не двигайте и не раска
чивайте автомобиль.
в) Убедитесь, что индикатор VSC
погас.
Примечание: если индикатор VSC не
гаснет более 1 минуты, выключите
зажигание и повторите процедуру с
пункта "б".
Если индикатор не гаснет, возможно
неисправен датчик бокового переме
щения (см. код "36" таблицы "Коды
неисправностей системы VSC").
2. Система VSC может являться поме
хой для проведения тестов на беговых
барабанах. Для отключения системы
произведите следующие операции:
а) Выключите зажигание.
б) Закоротите выводы "TS" и "CG"
диагностического разъема DLC3.
в) Включите зажигание, запустите
двигатель и проведите необходи
мые испытания.
Примечание: убедитесь, что инди
катор системы VSC мигает.
3. При снятии и установке элементов
системы VSC возможно нарушение
регулировок системы. Поэтому не
снимайте данные элементы без необ
ходимости. После осуществления ре
монта убедитесь в том, что отсутству
ют коды неисправностей и произведи
те настройку системы.
Проверка систем ABS,
TRC.VSC
m
BA
1. Убедитесь, что напряжение аккуму
ляторной батареи (при выключенном
зажигании) соответствует номиналь
ному значению.
Номинальное напряжение........ 1 0 - 1 4 В
2. Проверьте индикаторы ABS и VSC.
а) Включите зажигание.
б) Убедитесь, что индикаторы заго
раются на три секунды.
Если это не так, то отремонтируйте
или замените (при необходимости)
предохранитель, лампу индикатора
и жгут проводов.
3. Считайте код неисправности.
(При помощи индикаторов ABS и VSC
комбинации приборов)
а) Закоротите выводы (13) "Тс" и (4)
"CG" разъема DLC3.
Примечание: данная операция долж
на проводиться на стоящем авто
мобиле.
б) Включите зажигание.
в) В случае наличия неисправности
через 4 секунды индикатор начнет
мигать. Считайте количество вспы
шек.
Примечание:
-
Код неисправности состоит из
двух цифр, первая цифра определя
ется
ло
первоначальной
серии
вспышек, затем после паузы 1,5
секунды
следует
вторая
серия
вспышек,
которая
соответствует
второй цифре кода.
- Если кодов неисправности два или
более, то первым будет высвечи
ваться наименьший код, а затем
остальные коды в порядке возрас
тания. Между кодами будет 2, ¿-се
кундная пауза.
0,5 сек
Первая Вторая
"1,5
сек
Ч'
1
2,5 сек
1—1 (-----
1,5 сек
4 сек
Повтор
1Л 1ЯР
1 ^
1 1
■ 1
2
3
1 1
„..г
г) Если неисправность отсутствует,
то индикатор будет мигать с интер
валом 0,5 секунды.

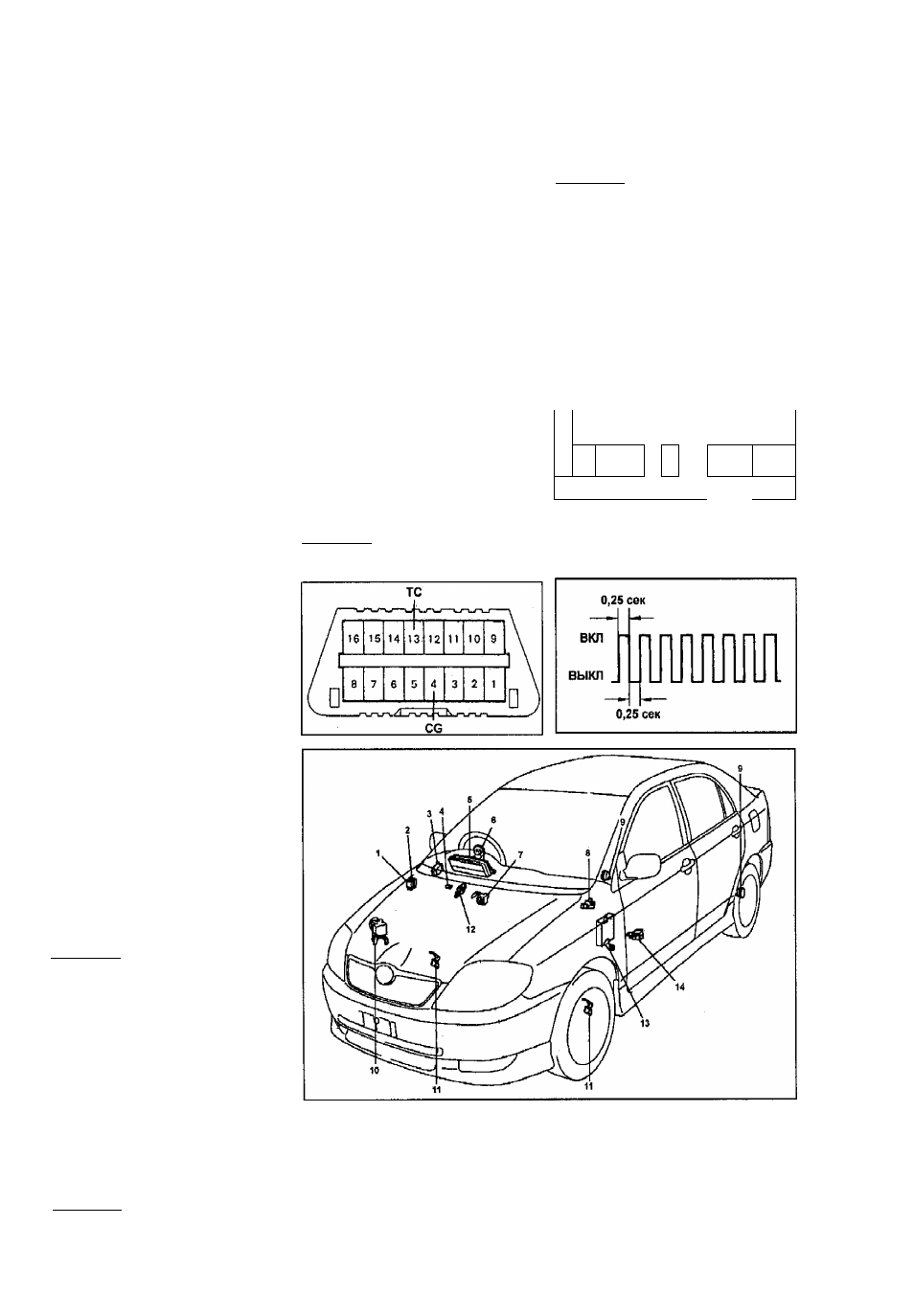

Расположение элементов антиблокировочной системы тормозов (модели
с ABS, TRC, VSC и ВА). 1 - реле электромагнитных клапанов, 2 - реле на
соса, 3 - выключатель "TRC OFF", 4 - диагностический разъем DLC3,
5 - комбинация приборов, 6 - датчик положения рулевого колеса, 7 - зум
мер, 8 - датчик включения стояночного тормоза, 9 - датчик частоты вра
щения заднего колеса, 10 - модулятор давления, 11 - датчик частоты вра
щения переднего колеса, 12 - выключатель стоп-сигналов, 13 - электрон
ный блок управления системами ABS, TRC и VSC, 14 - датчик бокового
перемещения.
