272 Система безопасности (SRS)
4, Снимите спиральный провод.
а) Сдвиньте верхний кожух рулевой
колонки.
б) Отсоедините разъемы от спи­
рального провода.
в) Освободите три фиксатора и
снимите спиральный провод.
5. Установите спиральный провод.
а) Установите переключатель указа­
теля поворота в нейтральное поло­
жение.
б) Установите спиральный провод,
зафепив его тремя фиксаторами.
в) Подсоедините разъемы.
г) Установите нижний кожух рулевой
колонки и кронштейн рычага регули­
ровки рулевой колонки,
д) Заверните от руки корпус спи­
рального провода против часовой
стрелки до упора.
е) Поверните на 2,5 оборота по часо­
вой стрелке до совмещения меток.
до упора

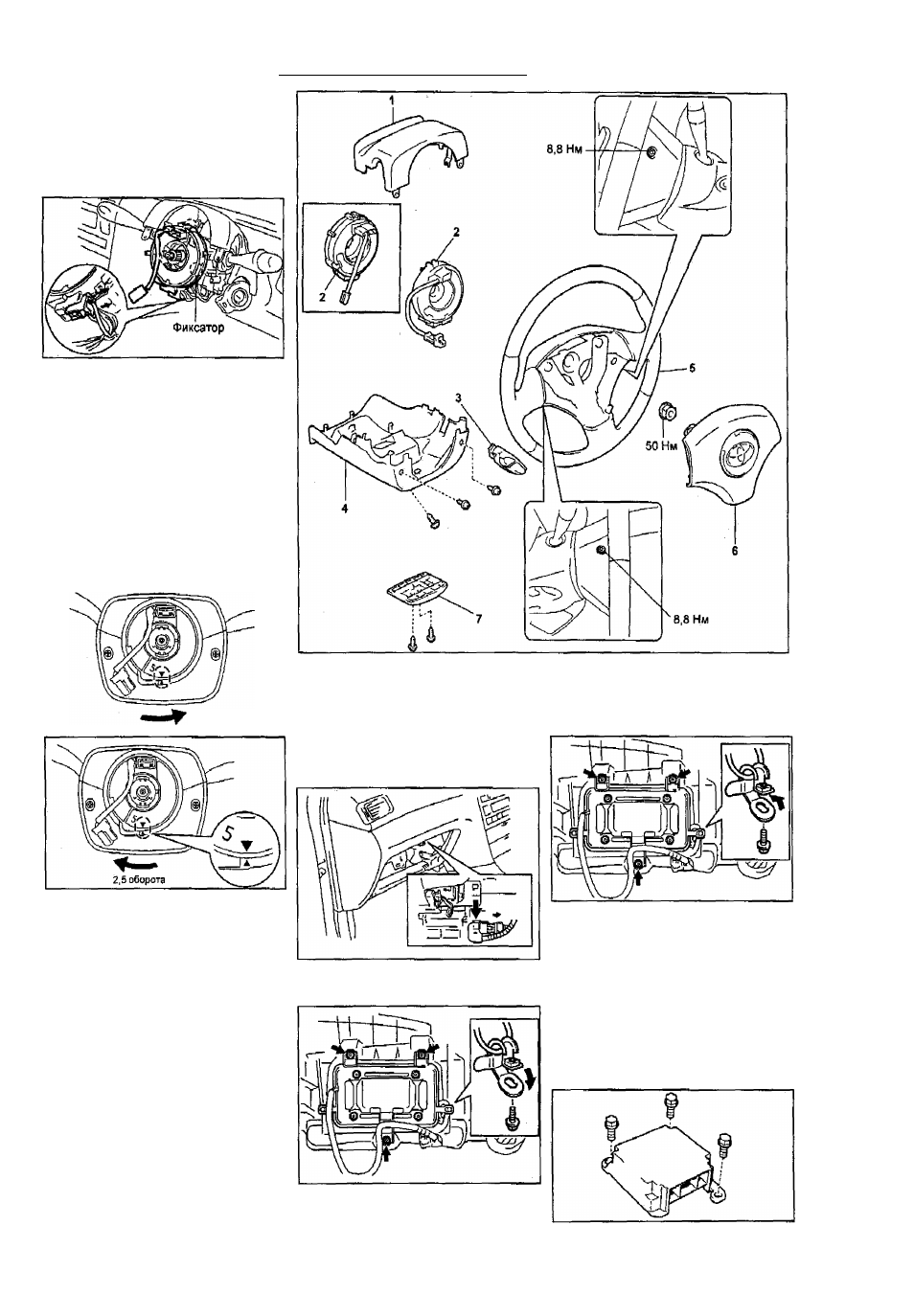

Снятие и установка подушки безопасности водителя и спирального про­
вода. 1 - верхний кожух рулевой колонки, 2 - спиральный провод, 3 ^ па­
нель управления магнитолой, 4 - нижний кожух рулевой колонки, 5 - ру­
левое колесо, 6 - накладка рулевого колеса, 7 - кронштейн рычага регули­
ровки рулевой колонки.
2. Снимите разъем модуля подушки
безопасности пассажира с усилителя
панели приборов и отсоедините его.
ж) Установите остальные элементы.
Снятие и установка подушки
безопасности пассажира
1. Снимите детали отделки, указанные
на сборочном рисунке.
а) Снимите накладку рулевого коле­
са (см. выше).
б) Снимите рулевое колесо (см. Ру­
левое управление).
в) Снимите козырек комбинации при­
боров,
г) Снимите боковые дефлекторы.
д) Снимите пепельницу.
е) Снимите ручку рычага выбора пе­
редач (для моделей с МКПП).
ж) Снимите верхнюю отделку пане­
ли приборов.
з) Снимите отделки центральной
части панели приборов.
и) Снимите дверцу вещевого ящика.
к) Снимите отделки левой и правой
передних стоек.
3. Отверните два болта и снимите два
хомута с боковых кронштейнов модуля.
5. Установка производится в порядке,
обратном снятию.
Снятие и установка блока
управления SRS
1. Снимите детали отделки, указанные
на сборочном рисунке.
2. Снимите блок управления SRS.
а) Отсоедините разъемы от блока
управления.
б) Отверните три болта и снимите
блок управления.
4. Отверните три гайки и снимите мо­
дуль подушки безопасности пассажира.
