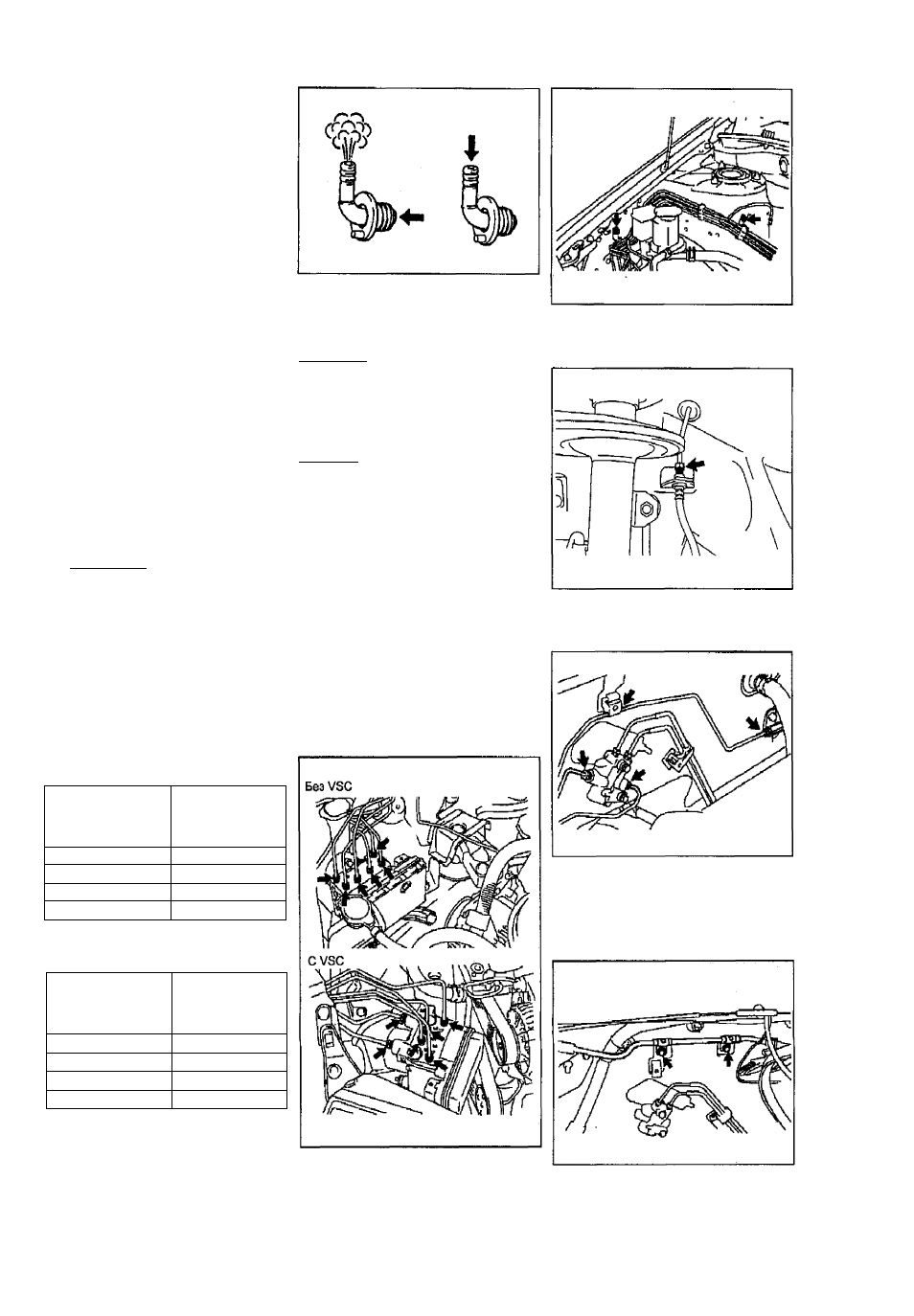

208

Тормозная система

б) Проверьте герметичность.
Запустите двигатель. Остановите

двигатель, когда разрежение будет

примерно 500 мм рт. ст.

После остановки двигателя в тече­
ние 15 секунд разрежение не падает.

в) Проверьте герметичность без на­

грузки.
Запустите двигатель и нажмите на
педаль тормоза с усилием 200 Н. Ос­
тановите двигатель, когда разреже­
ние будет примерно 500 мм рт. ст.

После остановки двигателя в тече­
ние 15 секунд падение разрежения

составит не более 25 мм рт. ст.

г) Проверка при неработающем уси­

лителе.

Остановите двигатель. Убедитесь,
что разрежение отсутствует. Про­
верьте, соответствует ли давление
тормозной жидкости допустимым
значениям при усилии на педаль
тормоза 196 Н и 294 Н (см. таблицу
"Допустимые значения давления

тормозной жидкости при выключен­

ном двигателе").

Таблица. Допустимые значения
давления тормозной жидкости при

выключенном усилителе.

Усилив

нажатия

на педаль

тормоза, Н

196

294

Давление, МПа

0,7

1,4

д) Проверка работы усилителя.

Запустите двигатель. Создайте раз­
режение 500 мм рт. от. Проверьте

давление при различном усилии на­
жатия на педаль тормоза {см. таб­
лицу “Допустимые значения давле­

ния тормозной жидкости при запу­
щенном двигателе").

Таблица. Допустимые значения дав­
ления тормозной жидкости при за­

пущенном двигателе (кроме 212-СЕ).

Усилие

нажаггия

на педаль

тормоза, Н

Давление, МПа

49

1,8-2,9

98

5,0 - 6,2

147

7,5-8,6

196

7,8-9,0

Таблица. Допустимые значения дав­
ления тормозной жидкости при за­

пущенном двигателе (222-6Е).

Усилие

нажатия

на педаль

тормоза, Н

Давление, МПа

49

1.5-2,6

98

4,1 -5,3

147

6.9-8,0

196

7,8 - 9,0

Снятие и установка

вакуумного усилителя

тормозов

примечание:

-Установку проводите в порядке,
обратном снятию.
- Моменты затяжки указаны в тек­
сте.

1. Используя шприц, удалите тормоз­

ную жидкость из цилиндра.
Внимание: не допускайте попадания

тормозной жидкости на окрашенные
поверхности.

При

попадании

тор­

мозной жидкости на окрашенную по­
верхность смойте ее немедленно.
2. Снимите воздушный фильтр в сборе.
3. Снимите аккумулятор паров топлива.
4. Снимите главный тормозной ци­
линдр.
5. Отсоедините вилку главного тор­

мозного цилиндра.

а) Ослабьте контргайку.

б) Снимите шплинт и извлеките ось

вилки и шайбу.

6. Поддомкратьте автомобиль и сни­

мите переднее левое колесо.
Момент затяжки.......................103 Н м

7. Отсоедините тормозные трубки.

а) Отсоедините шесть тормозных

трубок от модулятора давления.

Момент затяжки.......................15,2 Н‘М

Проверка обратного

клапана

Снимите обратный клапан и убедитесь,

что воздух проходит в сторону двигате­

ля и не проходит в обратную сторону.

При необходимости замените клапан.

8) Отсоедините тормозную трубку от
шланга переднего левого колеса.

Момент затяжки...................... 15,2 Н-м

г) Отсоедините тормозные трубки от
переходника и фиксаторов.

Момент затяжки...................... 15,2 Н-м

8. Снимите вакуумный усилитель тор­
мозов.

а) Отверните два болта и отсоеди­

ните шланг от вакуумного усилителя

тормозов.

Момент затяжки........................ 5,4 Н-м

б) Отверните два болта, отсоедини­

те два фиксатора и отсоедините
тормозные трубки.

Момент затяжки.........................5,4 Н-м

б) (122-РЕ, 221-Щ
Снимите кожух защиты силового аг­
регата.
