194
Рулевое управление
2. При необходимости замените ци
линдр замка зажигания.
а) При замене цилиндра замка зажи
гания руководствуйтесь указаниями
подраздела "Снятие и установка
замка зажигания".
б) Убедитесь, что механизм блоки
ровки рулевого колеса работает
должным образом.
Проверка момента
страгивания вала рулевой
колонки
Используя специнструмент и динамо
метрический ключ проверьте момент
страгивания вала рулевой колонки.
Момент страгивания при скорости
вращения 1 оборот
в2секунды......................... 0,4-1,1 Н-м
Установка
1. Установите верхний универсальный
шарнир.
а) Совместите установочные метки
на валу рулевой колонки и верхнем
универсальном шарнире.
б) Установите верхний универсаль
ный шарнир и затяните болт.
Момент затяжки......................... 35 Н м
2. Установите промежуточный вал №2.
а) Совместите метки на промежу
точном валу №2 и вале рулевой ко
лонки.
б) Установите промежуточный вал
№2 и временно затяните болт.
3. Установите рулевую колонку в сборе.
а) Установите колонку и временно
затяните три болта крепления.
б) Совместите метки на промежу
точном валу и промежуточном вале
№2 и заверните болт крепления.
в) Затяните три болта крепления
рулевой колонки.
Момент затяжки......................... 21 Н-м
г) Затяните болт верхнего универ
сального шарнира,
Момент затяжки..........................35 Н-м
д) Подсоедините разъемы проводки.
е) Установите кожух привода ЭУР.
Момент затяжки.......................... 18 Н-м
4. Установите передние колеса в на
правлении движения по прямой,
5. Подсоедините спиральный провод и
центрируйте его (см. главу "Система
безопасности (SRS)").
6. Установите рулевое колесо и затя
ните гайку.
Момент затяжки......................... 50 Н-м
7. Установите накладку рулевого ко
леса.
8. Выполните диагностику системы
SRS.
9. Выполните калибровку "нулевой"
точки (модели с ЭУР).
Насос ГУР
Снятие
1. Снимите передние колеса.
2. Снимите нижние кожухи защиты
двигателя.
3. Отсоедините шланг отвода.
4. Отсоедините нагнетательный тру
бопровод.
а) Отсоедините зажим трубки.
б) Отверните штуцерную гайку и от
соедините нагнетательный трубо
провод.
4. Установите ремень привода насоса
ГУР.
5. Подсоедините нагнетательный тру
бопровод.
а) Подсоедините трубку к крон
штейну.
Момент затяжки......................... 3 Н-м
б) Затяните штуцерную гайку.
Момент затяжки......................... 45 Н-м
5. Снимите ремень привода насоса
ГУР.
6. Снимите задний кронштейн насоса
ГУР.
7. Снимите насос ГУР.
а) Снимите регулировочный крон
штейн.
б) Снимите насос ГУР.
6. Подсоедините щланг отвода.
7. Отрегулируйте натяжение ремня
привода ГУР.:
„
8. Установите передние колеса.
9. Залейте рабочую' жидкость ГУР и
прокачайте систему.
10. Установите нижние кожухи защиты
двигателя.
8. Снимите задний кронштейн с насоса.
Установка
1. Установите задний кронштейн на
соса.
Момент затяжки......................... 44 Н-м
2. Установите кронштейн насоса.
Момент затяжки......................... 44 Н-м

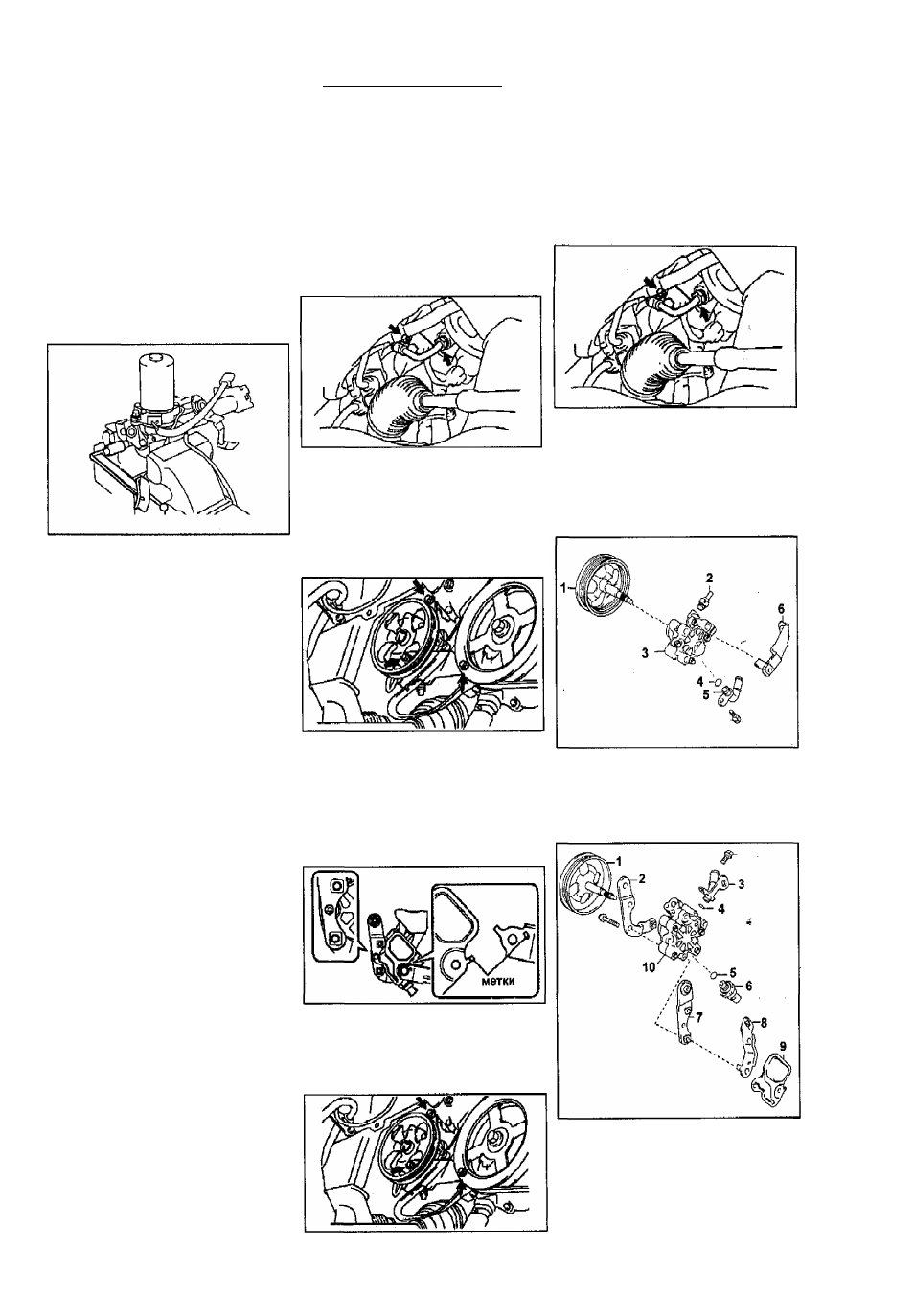

Насос ГУР (тип 1). 1 - шкив привода
насоса, 2 - датчик-выключатель по
давлению в системе ГУР, 3 - насос
ГУР, 4 - кольцевое уплотнение,
5 - впускной порт, 6 - задний крон
штейн.
3. Установите насос ГУР.
а) Заверните три болта крепления.
б)
Установите регулировочный
кронштейн.
Момент затяжки..........................44 Н-м
Насос ГУР (тип 2).
1
- шкив привода
насоса, 2 - передний кронштейн,
3
- впускной порт, 4 - кольцевое уп
лотнение, 5 - кольцевое уплотне
ние. 6 - датчик-выключатель по
давлению в системе ГУР, 7 - задний
кронштейн, 8 - задний кронштейн,
9 - задняя крышка,
10
- насос ГУР.
