250
Кузов
4. Убедитесь, что уплотнитель люка
плотно прижат к панели крыши.
Регулировка
При
необходимости
отрегулируйте
высоту расположения люка, ослабив
винты и изменяя высоту расположе
ния кронштейнов люка.
Момент затяжки...........................4 Н-м
Панель приборов
в
таблице указаны условные обозна
чения, виды и размеры крепежных
элементов, используемых при снятии
и установке панели приборов.
Вид
Размеры, мм
(А)
0-5
1 = 18
(В)
0 = 5
L = 14
(С)
0 = 5
L = 16
(D)
1
шш
0
= 8
L = 1 6
(Е)
j » >
0 = 5
L = 1 6
( F )
0
= 6
L = 1 6
( G )
Iwwni
0 = 5
L = 14
ÎH)
|Вб№>
0 = 6
L = 20
0)
«К
0 = 7
L = 20
(J)
0 = 6
L = 30
(К)
1
lü>
0
=
5
L = 20
(L)
0 = 7
L = 30

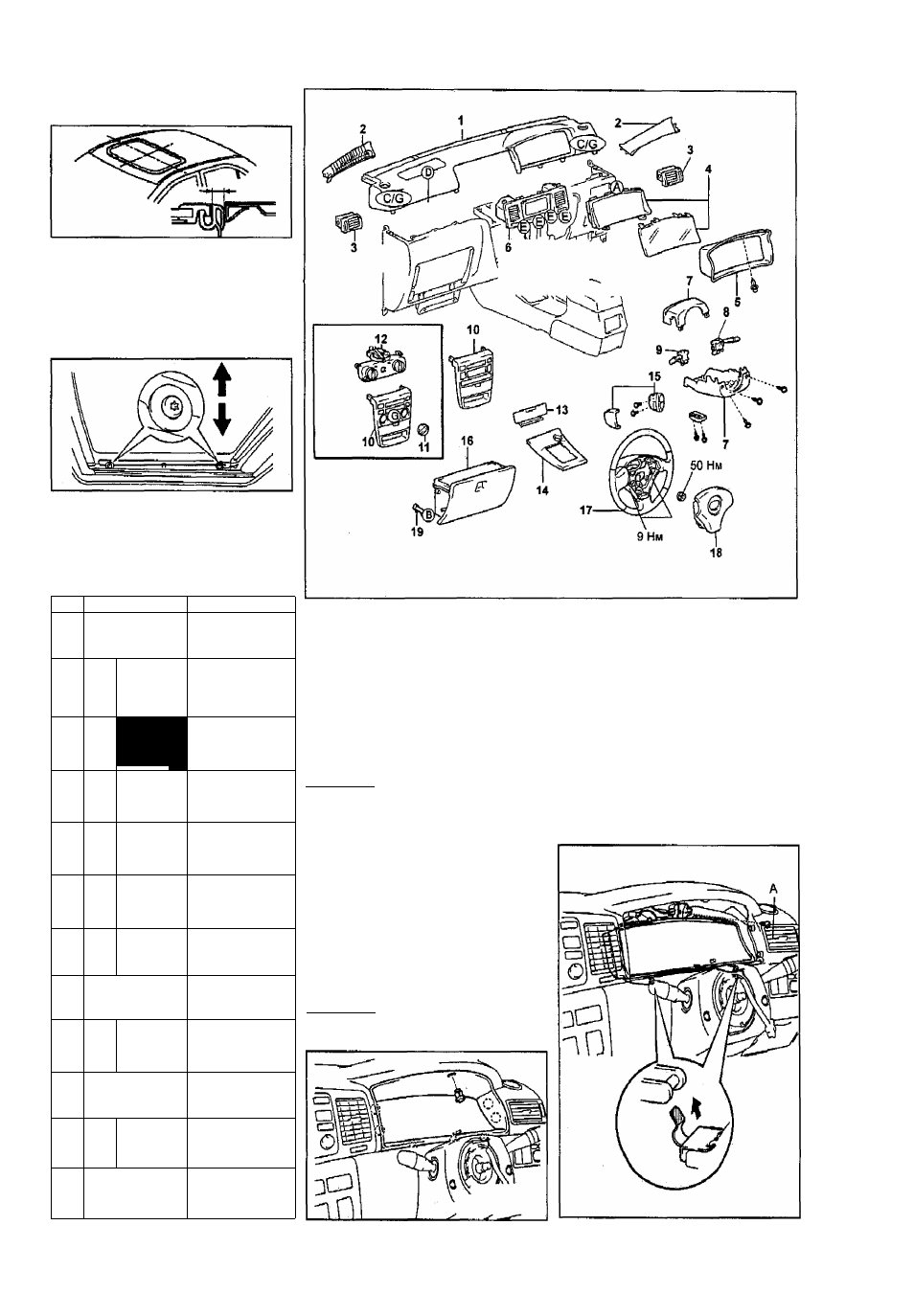

Панель приборов. 1 - верхняя часть панели приборов, 2 - отделка передней
стойки, 3 - боковой дефлектор, 4 - комбинация приборов, 5 - отделка комби
нации приборов, 6 - магнитола с центральными дефлекторами,
7
- кожух рулевой колонки,
8
- переключатель света фар и указателей пово
ротов, д - переключатель управления стеклоочистителем и омывателем,
10 - центральная отделка панели приборов, 11 - рукоятка, 12 - панель
управления кондиционером и отопителем, 13 - пепельница, 14 - отделка
центральной консоли,
15
- крышки рулевого колеса,
16
- вещевой ящик,
17
- рулевое колесо,
18
- накладка рулевого колеса,
19
- направляющая ве
щевого ящика.
Снятие и установка
Примечание: установку проводите в
порядке, обратном снятию.
1. Отсоедините отрицательную клем
му аккумуляторной батареи.
2. Снимите накладку рулевого колеса
(см. главу "Система безопасности
(SRS)").
3. Снимите рулевое колесо (см. главу
"Рулевое управление").
4. Снимите отделку комбинации при
боров.
а) Снимите пистон.
б) При помощи отвертки отсоедини
те три пистона, четыре фиксатора и
снимите отделку комбинации при
боров.
Примечание:
перед
использованием
обмотайте
отвертку
защитной
лентой.
5. Снимите комбинацию приборов.
а) Отверните винт (А).
б) Отсоедини два фиксатора, как
показано на рисунке, отсоедините
разъем и снимите комбинацию при
боров.
