Двигатель 2ZZ-GE. Механическая часть 67

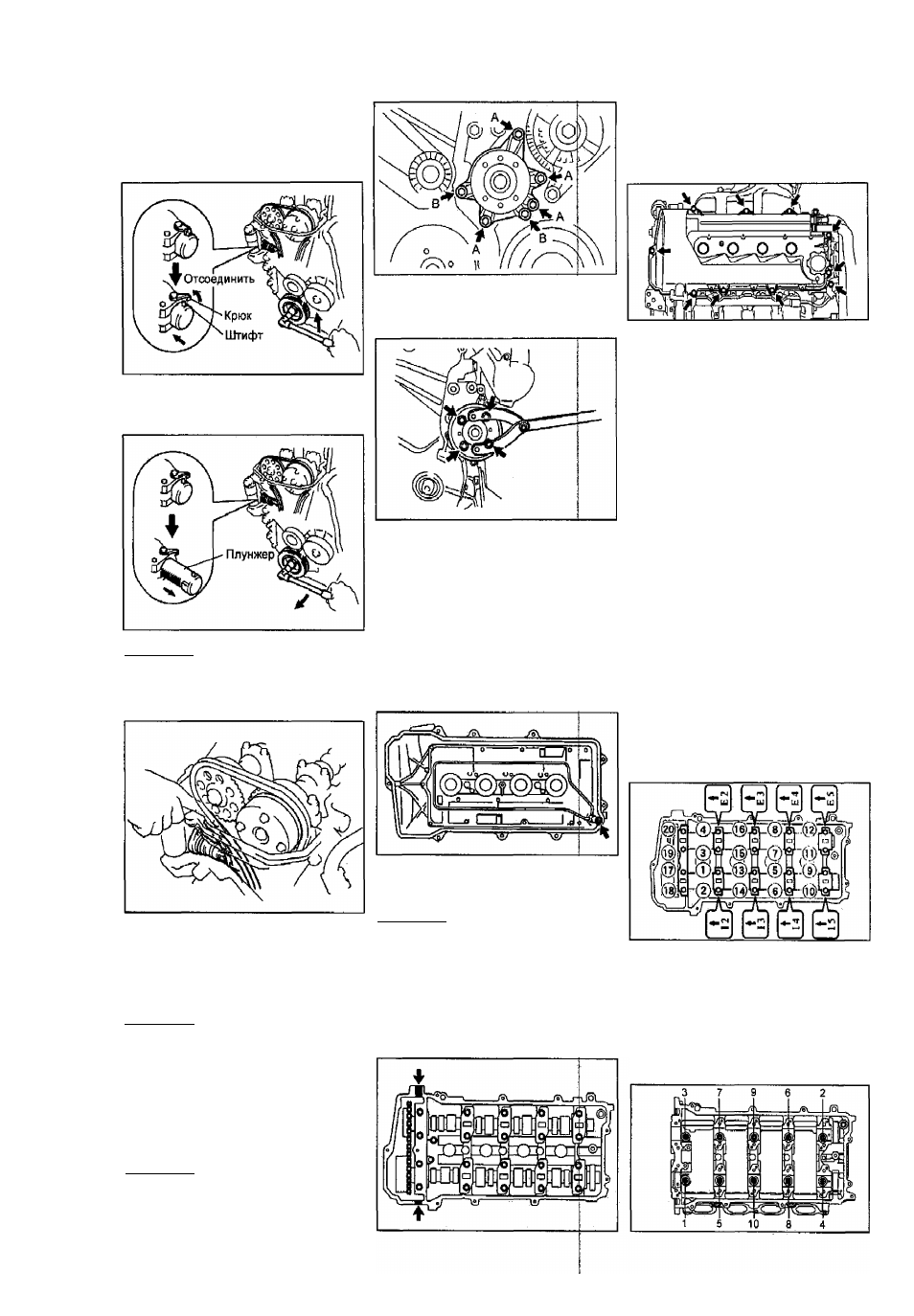

9. Установите механизм натяжителя
цепи привода ГРМ в рабочее состояние,
а) Поверните коленчатый вал про­
тив хода часовой стрелки и освобо-
дите цл-ифт плунжера от крюка.
б) Поверните коленчатый вал по хо­
ду часовой стрелки и убедитесь, что
натяжитель цепи давит на плунжер.
13. Установите шкив
дающей жидкости.
Момент затяжки.
насоса охлаж-
15Н-М
Примечание: если плунжер не выско­
чил, надавите натяжителем цепи на
механизм натяжителя цепи отверт­
кой или пальцем так, чтобы крюк ос­
вободил шти<рт и плунжер выскочил.
14. Установите натяжитель
привода генератора.
Момент затяжки:
болт............................... .....
гайка...................................
15. Установите амортизатор
опоры двигателя.
Момент затяжки..........................
16. Установите крышку головки
цилиндров.
а) Установите прокладку на крышку
головки блока цилиндров.
ремня
10О Н м
..29 Н-м
правой
62 Нм
блока
10. Установите датчик положения ко­
ленчатого вала.
Момент затяжки.........................9 Н-м
11. Установите кронштейн правой
опоры двигателя.
а) Нанесите герметик на резьбу болта.
Примечание: не наносите герметик
на 2-3 витка на конце болта.
б) Установите кронштейн опоры и
заверните три болта.
Момент затяжки.........................49 Н м
12. Установите насос охлаждающей
жидкости и новое кольцевое уплотне­
ние. Заверните шесть болтов крепле­
ния насоса.
Момент затяжки...........................9 Н-м
Примечание: болты крепления насо­
са
охлаждающей жидкости разной
длины:
болт "А"................................. 30 мм
болт "В".................................. 35 мм
5*
б) Удалите старый герметик.
в) Нанесите герметик в места
Эанные на рисунке.
Примечание:
- Удалите масло о контактных по­
верхностей.
- Установите крышку головк
ка в течение времени, указайр
инструкции по применению
тика.
- Не заливайте в двигатель
в течение 2 часов после уст^
крышки.
г) Установите крышку головки блока
цилиндров и равномерно в несколь­
ко проходов заверните болты ее
крепления.
Момент затяжки.........................10 Н м
17. Установите катушки зажигания.
Момент затяжки.......................... 9 Н м
18. Установите генератор.
Момент затяжки:
Мб...... ...................................29 Нм
MIO.............................................. 58 Н-м
19. Установите кронштейн №1 генера­
тора.
Момент затяжки.........................29 Н м
20. Залейте охлаждающую жидкость.
21. Убедитесь в отсутствии утечек ох­
лаждающей жидкости.
22. Убедись в отсутствии утечек мо­
торного масла.
Головка блока
цилиндров
Снятие
1. Удалите остатки топлива из магист­
рали перед началом работы {см. главу
"Топливная система").
2. Снимите цепь привода ГРМ (см.
раздел "Цепь привода ГРМ").
3. Снимите распределительные валы,
а) Равномерно ослабьте и снимите
20 болтов крышек подшипников
распределительного вала в не­
сколько проходов в последователь­
ности, показанной на рисунке.
пока-
и бло-
ого в
иерме-
масло
новки
б) Снимите девять крышек подшип­
ников, впускной и выпускной валы.
4. Снимите головку блока цилиндров в
сборе.
а) Равномерно ослабьте и отверни­
те 10 болтов крепления головки
блока цилиндров в несколько про­
ходов в последовательности, пока­
занной на рисунке.
