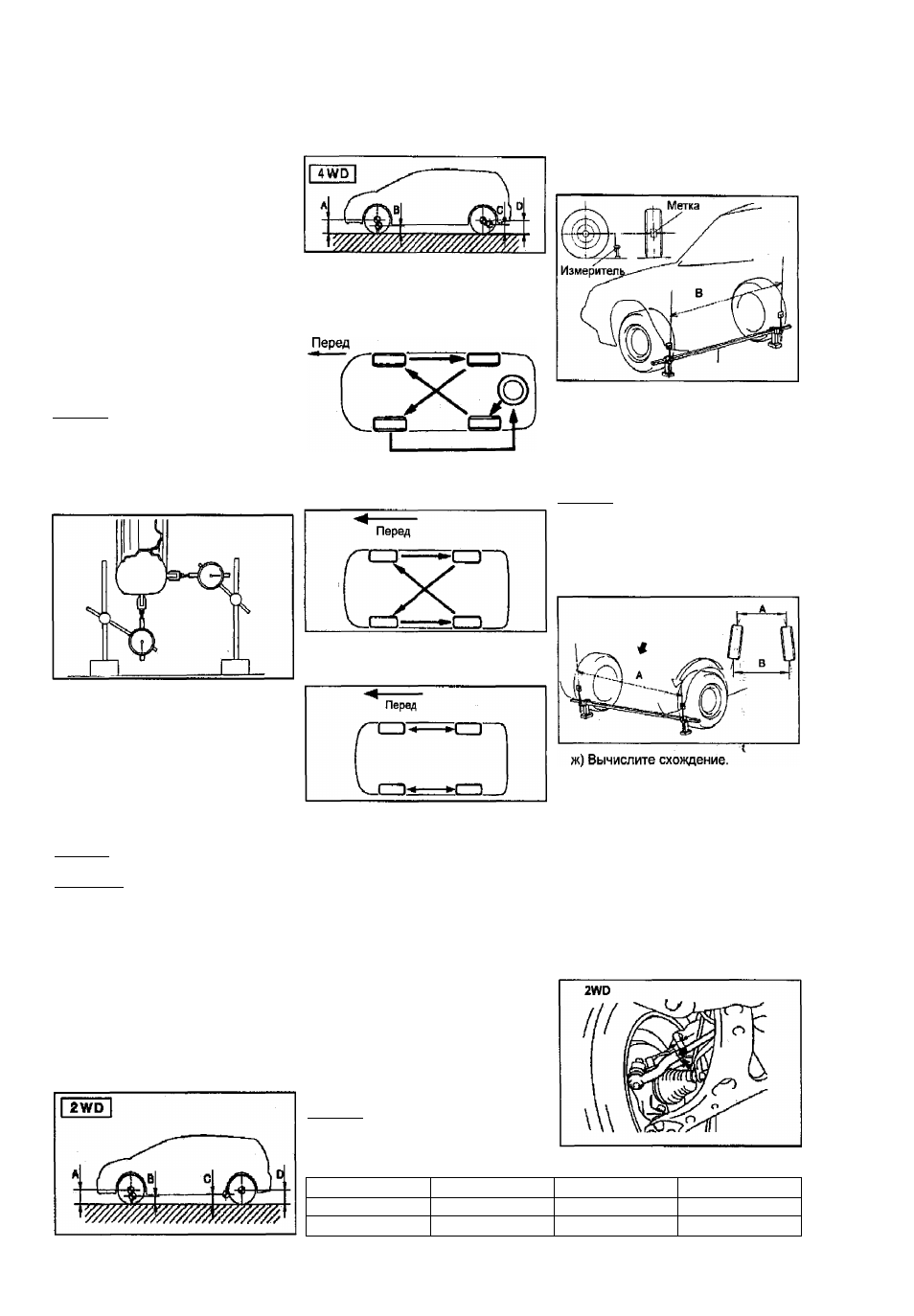

166
Подвеска
Предварительные
проверки
1. Проверьте тип шин и давление в
шинах.
а) Проверьте тип шин и величину
износа шин.
б) Проверьте давление в шинах.
Таблица. Давление в шинах.
в) Пометьте середину протектора с
задней стороны передних колес.
Модели
2WD
4WD
Тип шин
175/70R14 84S
186/70R14 88S
195/60R15 88V
185/70R14 88S
Давление,
кПа
210
210
Замена шин
Замена шин производится по схеме,
показанной на рисунке.
Внимание:
проверка
производится
при ненагруженном автомобиле.
в) Проверьте состояние деталей
подвески.
г) Проверьте биение колеса.
Максимально допустимое
Кроме шин с направленным рисун-
протектора (с использованием
осевое и радиальное биение........ 3,0 мм запасного колеса).
г) Измерьте расстояние "В" между
метками на левой и правой шинах.
д) Перекатите автомобиль вперед
так. чтобы колеса повернулись на
180® и метки с задней стороны колес
оказались впереди на высоте изме
рителя.
Внимание: если при перекатывании
автомобиля
метки
оказались
ниже
уровня измерителя, повторите про
цедуру сначала.
е) Измерьте расстояние "А" между
метками правого и левого колес
спереди.
Кроме шин с направленным рисун
ком протектора {без использования
запасного колеса).
д) Проверьте надежность крепления
деталей подвески.
е) Убедитесь в отсутствии чрезмер
ных люфтов и зазоров в подвеске.
2. Измерьте установочную высоту ав
томобиля.
а) Надавливая на кузов вниз и при
поднимая его вверх стабилизируйте
подвеску, а затем изм^ьте устано
вочную высоту автомобиля (см. со
ответствующую таблицу).
Внимание: проверка производится
при ненагруженном автомобиле.
Примечание:
А - расстояние от земли до центра
переднего колеса;
В - расстояние от земли до центра
переднего болта крепления нижне
го рычага nodeecxu;
С (2WD) - расстояние от земли до
центра болта крелления балки зад
ней подвески к кузову автомобиля:
С (4WD) • расстояние от земли до
центра
заднего
болта
крепления
нижнего рычага к балке задней
подвески:
D - расстояние от земли до цен
тра заднего колеса.
Шины с направленным рисунком
протектора.
Проверка и регулировка
углов установки
передних колес
Проверка и регулировка
схождения
1. Измерьте величину схождения пе
редней подвески.
а) Покачайте автомобиль вверх и
вниз, чтобы стабилизировать под
вес!».
б) Прокатите автомобиль вперед
примерно на 5 метров по горизон
тальной
поверхности
при положении
передних колес, соответствующем
прямолинейному направлению дви
жения.
Внимание:
убедитесь,
что
длины
плои^адки
хватит
для
проведения
проверки.
Таблица. Установочная высота автомобиля.
Схождение = 8 - А
Номинальное значение:
2УУО................................. . о ± 2мм
4И/0...,...............................0±2мм
Если величина схохщения не соот
ветствует заданным условиям, про
изведите регулировку, вращая ру
левые тяги.
2. Ре^лировка величины схождения,
а) Определите длину высыпающей
части резьбы левой и правой руле
вых тяг.
Номинальная разница длин
слева и справа................. менее 1,5 мм
Модели
Тип шин
А - В, мм
D - C , м м
2WD
175Я0Я14
84
4:1
4WD
185/70R14
78
40
