40 Двигатели 1NZ-FE (1,5) и 2NZ-FE (1,3). Механическая часть
37. Снимите насос гидроусилителя ру­
левого управления,
а) Отсоедините провода от датчика
давления рабочей жидкости гидро­
усилителя рулевого управления,
о) Отверните два болта и снимите
насос гидроусилителя рулевого
управления.
38. (Модели 4WD) Снимите рулевую
рейку в сборе, вывернув два болта.
39. (Модели 4WD) Снимите теплоза­
щитный экран выпускного коллектора.
40. (Модели 4]А/0) Снимите выпускной
коллектор, вывернув четыре болта и
две гайки.
41. Снимите подрамник.
42. (Модели 41УД) Снимите продоль­
ную балку.
43. (Модели 4\^0) Снимите амортиза­
тор задней опоры двигателя.
44.
(Модели Снимите передний
правый приводной вал.
45. (Модели 4WD) Снимите усилитель
жесткости раздаточной коробки.
46. (Модели 4]/\/0) Снимите правый
усилитель жесткости раздаточной ко­
робки.
47. (Модели 4]А/0) Снимите раздаточ­
ную коробку,
48. Снимите стартер,
49. Снимите генератор.
50. Снимите МКПП.
61. Снимите АКПП.
52. Снимите диск сцепления.
Установка
1. Установите датчик температуры с
новой прокладкой.
Момент затяжки............... ......... 20 Н-м
6. а^одели 2WÙ) Установите теплоза­
щитный экран выпускного коллектора.
Момент затяжки...........................8 Н'М
7. (Модели 2WD) Установите крон­
штейн выпускного коллектора.
Момент затяжки...................... ..... 8 Н‘м
8. Установите трубку №1 усилителя
тормозов.
Момент затяжки...........................9 Н-м
9. Установите впускной коллектор.
10. Установите ведущую пластину ма­
ховика.
11. Установите диск сцепления.
12. Установите МКПП и затяните семь
болтов ее крепления.
Момент затяжки..........................33 Н-м
13. Установите АКПП и затяните семь
болтов ее крепления.
а)Устанрвите АКПП и затяните семь
боЛтов ее крепления, как показано
на; рисунке.
2. Установите направляющую масля­
ного щупа с новым кольцевым уплот­
нением, заверните болт крепления
направляющей.
3. Установите трубку №1 перепуска
охлаждающей жидкости с новой про­
кладкой.
Момент затяжки.........................9 Н м
4. Установите катушки зажигания.

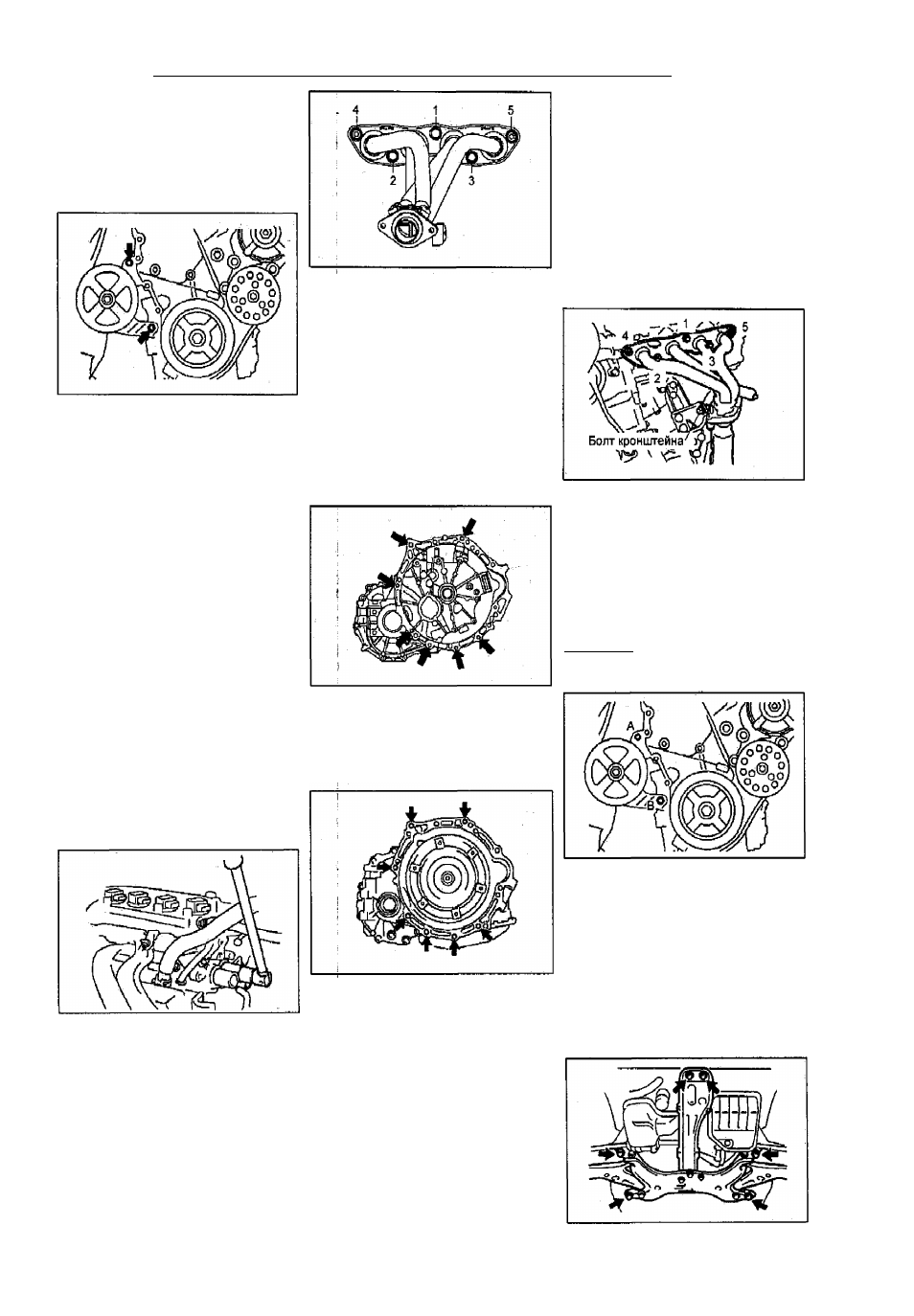

5. (Модели 2\ЫО) Установите выпуск­
ной коллектор и новую прокладку, за­
тяните болты и гайки в последова­
тельности, показанной на рисунке.
Момент затяжки.........................27 Н м
21. Установите продольную балку.
22. Установите подрамник.
Установите передний и задний амор­
тизаторы опор двигателя.
Момент затяжки........................ 52 Н м
23. Установите выпускной коллектор.
а) Установите выпускной коллектор
с новой прокладкой, заверните бол­
ты его крепления в последователь­
ности, показанной на рисунке.
Момент затяжки................................ 27 Н-м
б) Установите кронштейн выпускно­
го коллектора.
Момент затяжки.......................... 37 Н-м
24. (Модели 4\А/0) Установите тепло­
защитный экран №1 выпускного кол­
лектора.
Момент затяжки.......................... 8 Н-м
25. (Модели 4WD} Установите руле­
вую рейку в сборе.
Момент затяжки..... ................... 127 Н-м
26. Установите насос гидроусилителя
рулевого управления на двигатель и
заверните болты его крепления.
Примечание: Солт 7\" затягивайте
после регулировки натяжения ремня.
Момент затяжки.............................. 44 Н-м
Момент затяжки..........................30 Н-м
б) Зафиксируйте коленчатый вал от
проворота и заверните болт гидро­
трансформатора.
14. Установите генератор.
15. Установите стартер.
16. (Модели 4]/]/0) Установите разда­
точную коробку.
17. (Модели 4]/\/0) Установите правый
усилитель жесткости раздаточной ко­
робки.
18. (Модели 4)/\/0) Установите усили­
тель жесткости раздаточной коробки.
19. (Модели 4]/\/0) Установите перед­
ний ¡правый приводной вал.
20. (Модели 4\А70) Установите аморти­
затор задней опоры двигателя.
27. Установите ремень привода насоса
гидроусилителя рулевого управления.
28. Отрегулируйте натяжение ремня
привода навесных агрегатов.
29. Установите двигатель с трансмис­
сией.
а) Установите двигатель с транс­
миссией на подъемник.
б) Установите двигатель и транс­
миссию на автомобиль.
в) Предварительно установите под­
рамник и заверните шесть болтов ее
крепления.
