74 Двигатель — общие процедуры ремонта

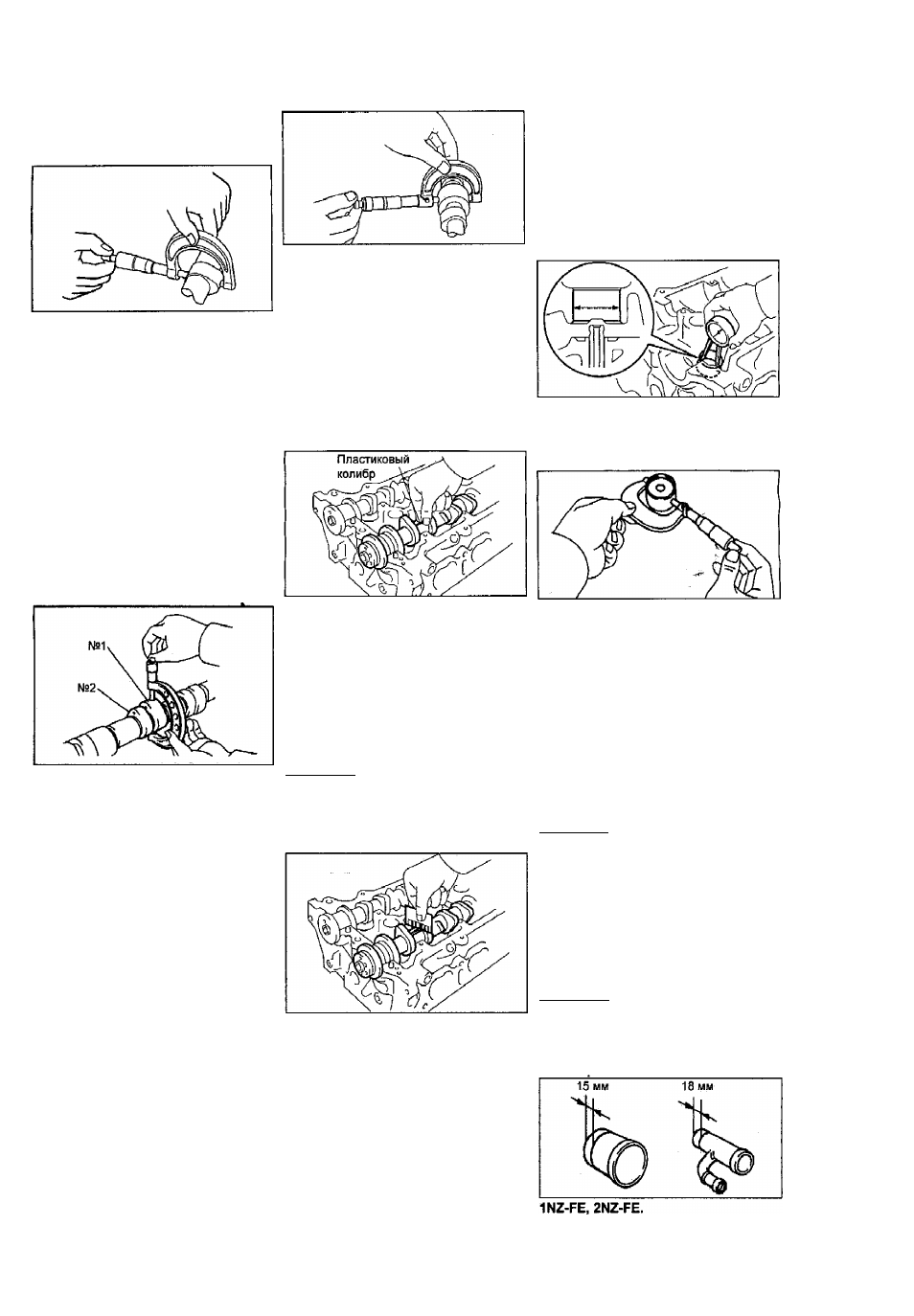

Б. Проверьте высоту кулачков рас­
пределительного вала.
(1гг-РЕ)
Высота кулачков распределительно­
го вала впускных клапанов:
номинальная:
1Н2-РЕ,
2Л/2-РЕ............. 44,617 - 44,717 мм
.............44,333-44,433 мм
минимальная;
т2-РЕ, 2М2-ЕЕ.......................... 43.16 мм
Ш-РЕ......................................44,18 мм
Высота кулачков распределительно­
го вала выпускных клапанов:
номинальная:
’
2М2-РЕ............... 44,046 - 44,146 мм
1NZ-FE................44,666 - 44,766 мм
122-РЕ................43,761 - 43,861 мм
минимальная:
2Ы2-РЕ............ ^............. 43,90 мм
1Ы2-РЕ......... .................... 44,52 мм
122ФЕ.............................. 43,61 мм
(222-6Е)
Номинальная высота кулачков рас­
пределительного вала впускных кла­
панов:
№1......................40,607 - 40,707 мм
№2....... .............. 38,769 - 38,869 мм
Минимальная высота кулачков рас­
пределительного вала впускных кла­
панов:
№1.................................. 40,450 мм
№2............................... 38,610 мм
Номинальная высота кулачков рас­
пределительного
вала выпускных
клапанов:
N91..................... 40,019-40,119 мм
№2......................38,863 - 38,963 мм
Минимальная высота кулачков рас­
пределительного
вала выпускных
клапанов:
№1................................... 39,860 мм
№2.............. ,...............,... 38,710 мм
Если высота кулачка меньше мини­
мальной, замените распределитель­
ный вал.
В. Проверьте размеры опорных шеек
распределительного вала, измерив их
диаметры микрометром.
Диаметр опорных шеек распредели­
тельных валов:
1-ой опорной ('кроме 1Н2-РЕ
и 2Н2-РЕ)............. 34,449 - 34,465 мм
остальных........... 22,949 - 22,965 мм
ж) Удапигге остатки пластиковых ка­
либров.
11. (тг-РЕ, 2Н2-РЕ, 121-РЕ) Про­
верьте толкатели и расточки под тол­
катели в корпусе головки блока,
а) Индикатором-нутромером измерь­
те диаметры расточек под толкате­
ли в головке блока цилиндров.
Диаметр расточки под толкатель в
головке блока.......... 31,000 - 31,025 мм
Если диаметры шеек выходят за пре­
делы, указанные в технических усло­
виях, проверьте радиальный зазор
между шейкой и подшипником.
Г. Проверьте радиальный зазор в под­
шипниках распределительных валов.
а) Очистите рабочие поверхности
шеек распределительного вала и
крышек подшипников.
б) Уложите распределительные валы
Б постели головки блока цилиндров.
в) Положите по кусочку пластиково­
го калибра на каждую шейку рас­
пределительного вала.
б) Микрометром измерьте диаметр
толкателя.
Номинальный диаметр
толкателя................30,966 - 30,976 мм
г) Установите крышки подшипников.
Затяните болты крышек (более под­
робнее процедуры установки рас­
пределительных валов см. в под­
разделе
"Установка" раздела
"Головка блока цилиндров").
Момент затяжки:
1Н2-ЕЕ, 2М2-ЕЕ, 122-ЕЕ:
№1 .................................. 23Н-М
другие..................................13 Н-м
222-СЕ ............................... 18,5 Н-м
Примечание: не проворачивайте рас­
пределительный вал.
д) Снимите крышки подшипников.
е) Измерьте ширину сплющенных
пластиковых калибров в наиболее
широкой части и вычислите зазор.
Радиальный зазор в подшипниках
распределительных валов:
Номинальный:
т2-ГЕ. 2М2-РЕ.
122-ЕЕ.................. 0,035 - 0,072 мм
222-еВ...................0,035 - 0,076 мм
Максимально допустимый:
122-ЕЕ................................0,10 мм
1Ы2-ЕЕ, 2Н2-ЕЕ,222-вЕ......... 0,08 мм
Если зазор больше максимально
допустимого, замените распредели­
тельный вал. При необходимости
замените крышки подшипников и го­
ловку блока цилиндров.
в) Проверьте радиальный зазор.
Вычтите значение диаметра толкателя
из значения диаметра расточки под
толкатель в корпусе головки и опре­
делите зазор.
Зазор между толкателем и стенкой
расточки под толкатель:
номинальный........... 0,024 - 0,059 мм
максимальный......... ............. 0,10 мм
Если зазор превышает максимально
допустимый, замените толкатель.
При необходимости замените голов­
ку блока цилиндров.
Сборка
Примечание:
- Тщательно очистите все детали
перед установкой.
- Перед монтажом вращающихся
и/или скользящих деталей смажь­
те их рабочие поверхности свежим
моторным маслом.
- Замените все прокладки, уплот­
нения
и маслосъемные колпачки
новыми.
1. Установите штуцеры для шлангов
охлахщающей жидкости.
Примечание: при установке новой го­
ловки блока цилиндров штуцеры
должны быть установлены.
а) Нанесите метку, показывающую
глубину запрессовки, на расстоянии,
показанном на рисунке.
