Проверка углов поворота колес, Регулировка развала передних колес – Инструкция по эксплуатации TOYOTA Corolla 2000-2002
Страница 159
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

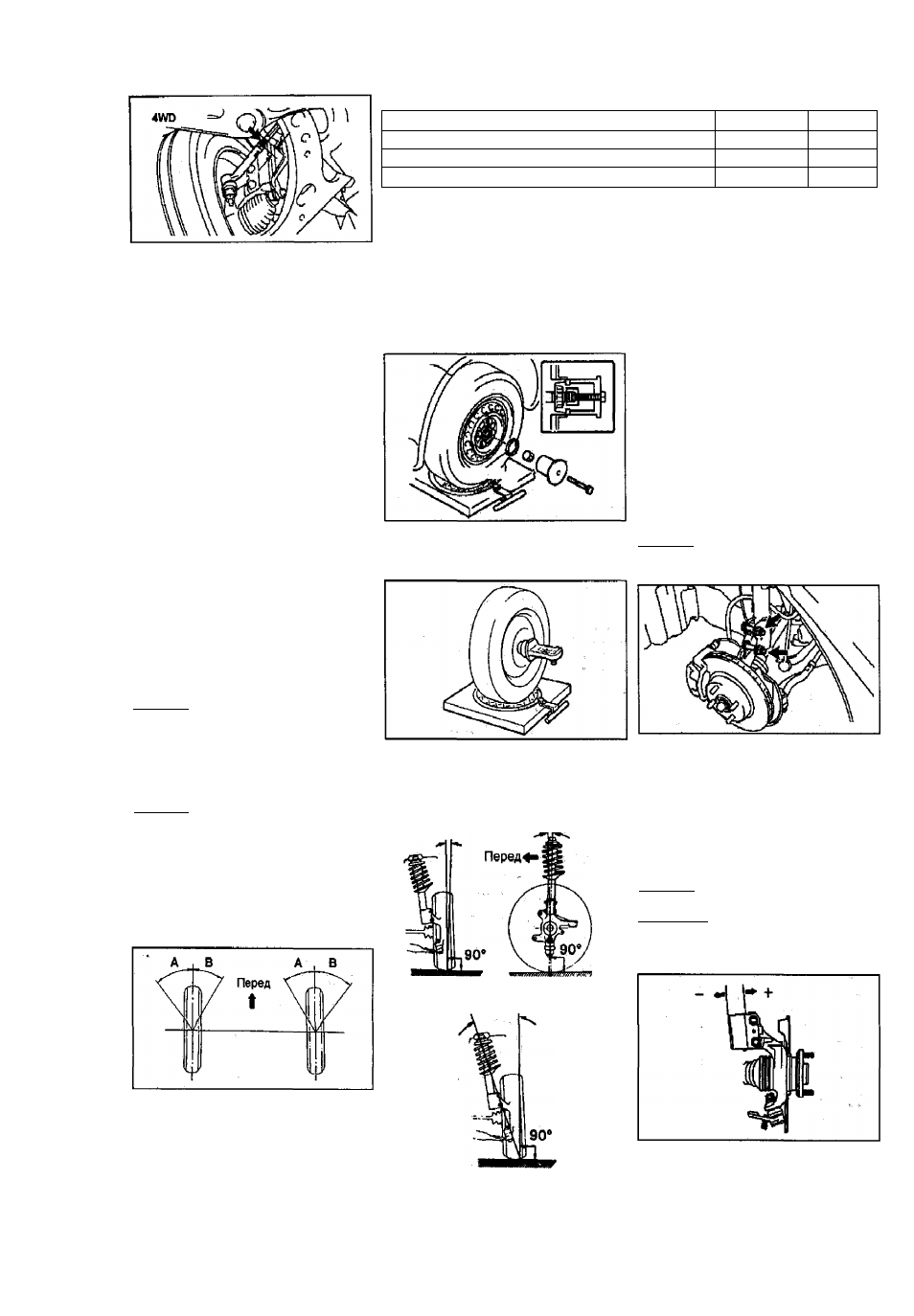

Подвеска
167
Таблица. Углы поворота колес.
Модели
Внутреннее
Внешнее
2УУО (с электроусилителем рулевого управления)
4Г20’±2"
34'’2Г
2УУ0 (с гидроусилителем рулевого управления)
ЗВЧТ ± 2“
32“52'
4т
37°52’ ± 2'’
ЗГ55’
Таблица. Развал, продольный и поперечный наклон осей поворота.
б) Снимите хомуты чехлов рулевых
тяг.
в) Ослабьте контргайки наконечни
ков рулевых тяг.
г) Если разница длин выступающей
части резьбы тяг слева и справа от
личается от номинальной произве
дите регулировку:
- Вращая короткую рулевую тягу
удлините ее на необходимое ког
личество оборотов.
- Вращая длинную рулевую тягу
укоротите ее на необходимое ко
личество оборотов.
Повторно определите величину
схождения.
д) Отрегулируйте величину схожде
ния, вращая правую и левую тяги в
одну сторону на одинаковое количе
ство оборотов.
Номинально^
значение;
21УО................................. ,.0±1мм
................................ „,0± 1мм
е) Затяните контргайки наконечни
ков рулевых тяг.
Момент затяжки...................... 73,5 Н-м
Внимание: после затяжки контргаек
Цедитесь, что длины левой и правой
рулевых Мг одинаковы.
ж) Установите на место чехлы и за
крепите их хомутами.
Внимание:
убедитесь
в
том,
что
чехлы не перекручены.
Проверка углов поворота
колес
1. Установите автомобиль на пово
ротные блины.
Внимание:
- Проверка производится при нена-
гр^енйом'автомобиле.
- Перед проведением проверки сни
мите
■
предохранитель
стоп-
сигналщ во и^ежание поврежде
ния цепи и ламп стоп-сигналов.
- ПровЩка производится при на
жатой Шдали тормоза.
2. Проверьте углы поворота колес.
Модели
Развал
Продольный наклон оси поворота
Поперечный наклон оси поворота
2WD
0”30' ± 45’
2М5’± 45’
1Г15’±45’
4WD
0'25’±45'
2°50’±45’
1Г05’±45’^
3. Установите переходник и спецпри-
способление измерительного прибора
на ступицу.
4. Установите прибор для измерения
развала продольного и поперечного
наклона оси поворота.
Развал
ПродольнЬ1й наклон
оси поворота
А - внутреннее в повороте колесо,
В - внешнее в повороте колесо.
Проверка развала,
продольного и поперечного
наклонг^сей поворота
1. Установите автомобиль на пово- Внимание:
ротные блины.
2. Снимите, декоративный колпак.
Поперечный наклон оси поворота
- Разница развала и продольного
наклона оси поворота лравойо и
левого колес - менее 45'.
6. Снимите прибор для измерения
развала продольного и поперечного
наклона оси поворота, спёцприспО-
собление и переходник.
7. Установите декоративный колпак.
Регулировка развала
передних колес
1. Поддомкратьте автомобиль и сни
мите переднее колесо.
2. Отверните две гайки с нижней сто
роны стойки. Нанесите на резьбу бол
тов и гаек моторное масло.
Внимание: моторное масло наносит
ся в случае повторного использова
ния болтов и гаек.
5, Проверьте развал передних колес,
продольный и поперечный наклон оси
поворота.
3. Временно затяните гайки.
4. Отрегулируйте величину развала,
перемещая нижнюю часть стойки.
Развал при регулировке:
Модели 2WD...................... 0^3б’±30'
Модели 41Л'0......... ..........0“25' ± 30'
Разница развала и продольного
наклона оси поворота правого
и левого колес.......................менее 45'
Внимание: проверка производится
при ненагруженном автомобиле.
Примечание: при использовании бол
та крепления (без метки) регулиров
ка величины развала возможна в диа
пазоне 0,1°-0,5^.
- Проверка производится при нена
груженном автомобиле.
5. Затяните гайки.
Момент затяжки.......... , ....... 153 Н-м
6.
Установите переднее колесо и
опустите автомобиль.
Момёнт затяжки ...................... 103 Нм
