Двигатель — общие процедуры ремонта

83

В) Определите зазор между цилин­

дром и поршнем путем нахождения

разности результатов измерений

диаметра поршня и диаметра ци­

линдра.

Зазор между цилиндром и поршнем:

Номинальный:

1NZ-FE, 2NZ-FE.......0,045 - 0,068 мм
1ZZ-FE
...................0,065 - 0,075 мм

2ZZ-GE...................... 0,007-0,038 мм

Максимальный:

1NZ-FE, 2NZ-FE................... 0,080 мм
1ZZ-FE,..,.
........................... 0,075 мм

2ZZ-GE...............................0,100 мм

Если зазор больше максимального,
замените все четыре поршня. При
необходимости замените блок ци­
линдров.

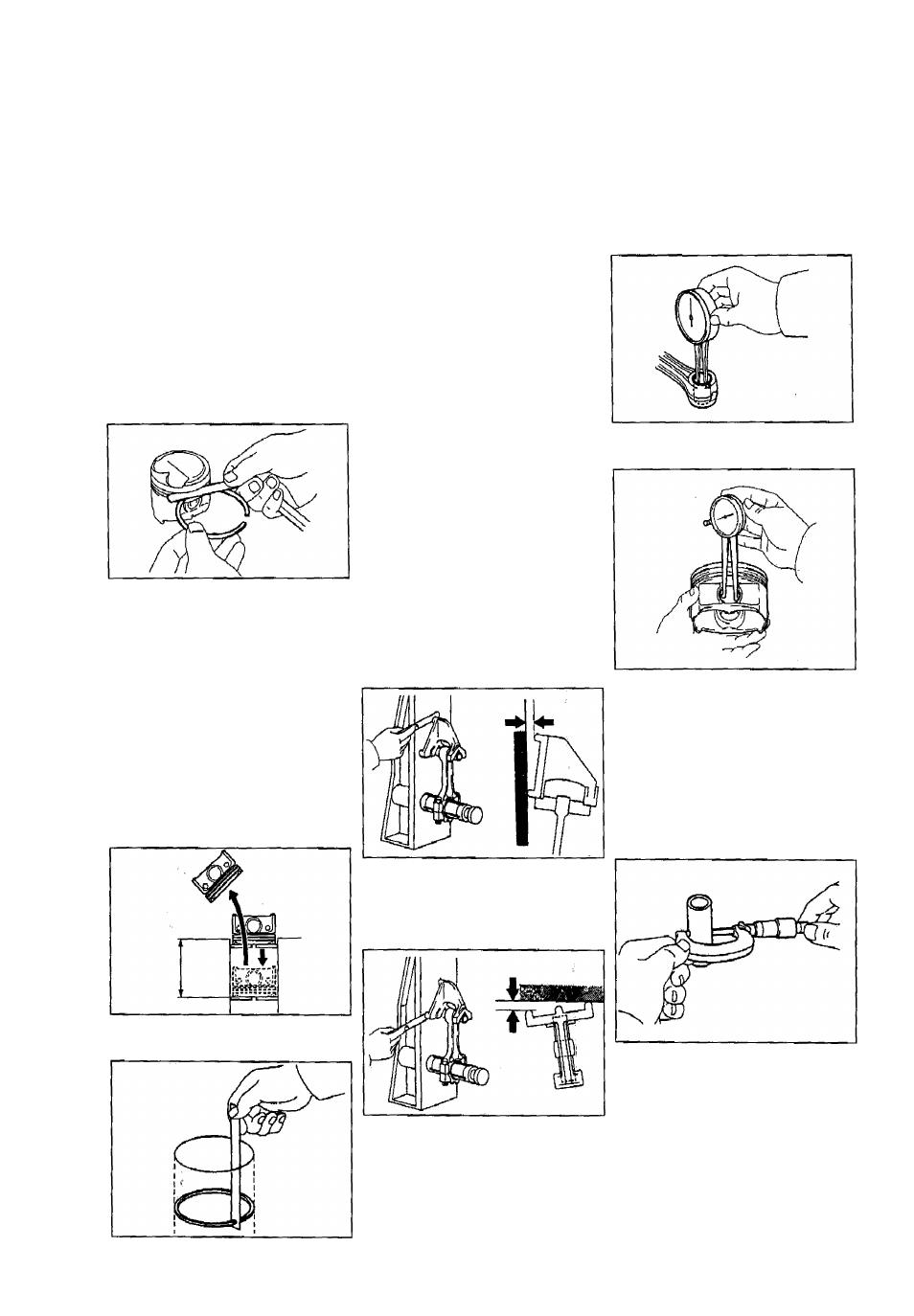

Б. Проверьте зазоры между новыми
компрессионными кольцами и порш­
невыми канавками с помощью плоско­
го щупа, как показано на рисунке.

Номинальный зазор:

Компрессионное кольцо №1:

1NZ-FË, 2NZ-FE....... 0,030 - 0,070 мм
1ZZ-FE
................ ...0,020-0,070 мм

211-вЕ......................0,030-0,070 мм

Компрессионное кольцо №2:

Ш-ЕЕ.................... 0,020 - 0,070 мм

2ZZ-GE................... 0,030 - 0,070 мм

1М7-ЕЕ, 2Л/2-Р£....0,020 - 0,060 мм

Если зазор больше допустимого, за­
мените поршень.
В. Проверьте зазор в замке поршнево­
го кольца.

а) Вставьте поршневое кольцо в ци­

линдр.

б) Поршнем протолкните кольцо на
расстояние 110 мм от поверхности
блока цилиндров.

Номинальный зазор в замке поршне­
вого кольца:

компрессионное кольцо №1:

2Н1-ЕЕ........................ 0,22-0,32 мм
остальные
..................0,25 - 0,35 мм

компрессионное кольцо №2:

2Н2-ЕЕ...................... 0.32-0,47 мм
остальные..
............... 0,35 - 0,50 мм

маслосъемное кольцо (по расши­

рителю):

1NZ-FE, 2NZ-FE........... 0,10 - 0,35 мм

Максимальный зазор:

компрессионное кольцо №1:

тг-ЕЕ........................................ 0,91 мм

2Н1-ЕЕ......................................0,88 мм

Ш-ЕЕ........................................ 0,74 мм

217-вВ............................... 1,05 мм

компрессионное кольцо №2:

1Ы2-ЕВ..................................... 1,06 мм

2Ыг-ЕЕ......................................1,03 мм

1гг-РЕ...................................... 0,59 мм

2ZZ-GE......................................1,20 мм

маслосъемное кольцо (по расши­

рителю):

1NZ-FE,2NZ-FE........................... 0,82 мм

Если зазор в замке больше макси­
мального, замените поршневое кольцо.
Если зазор в замке больше ¡макси­
мального даже с новым поршневым
кольцом, замените блок цилиндров на
новый.
3. Проверьте шатун.
А, Используя специальное приспособ­
ление и плоский щуп, проверьте изгиб

шатуна, как показано на рисунке,
Максимально допустимый изгиб
на 100 мм длины...................... 0, 05 мм

Если скручивание больше допустимо­
го, замените шатун вместе с крышкой
шатуна.

в) Плоским щупом измерьте зазор в

замке.

Внутренний диаметр верхней
головки шатуна:

Ш-РЕ...................20,012 - 20,021 мм

2ZZ-GE:

метка "А”........... 20,011 - 20,013 мм
метка "В"
........... 20,013 - 20,015 мм
метка "С"
........... 20,015 - 20,017 мм

метка "О".......... 20,017 - 20,019 мм
метка
"Е"...........20,019-

20,021 мм

метка "Р”............20,021 - 20,023 мм

6} Нутромером измерьте внутренний

диаметр бобышек поршня.

Внутренний диаметр:

1М2-РЕ, 2М2-РЕ.„ 18,013-18,016 мм
т-РЕ:

метка "А”........... 20,006 - 20,009 мм
метка
"В"...........20,010 - 20,012 мм
метка
"С"...........20,013 - 20,015 мм

2ZZ-GE:

метка ”АВ"..........20,013 -20,017 мм
метка "СО”
......... 20,017- 20,021 мм
метка “ЕР"
..........20,021 - 20,025 мм

в) Используя микрометр, измерьте

диаметр поршневого пальца.

Аналогичным способом проверьте

скручивание шатуна, как показано на
рисунке.
Максимальное скручивание на 100 мм
длины..................................... 0,05 мм

Если скручивание или изгиб больше
максимального значения, замените
шатун вместе с крышкой шатуна.
Б. Проверьте зазор между поршневым
пальцем и отверстием верхней голов­
ки шатуна.

а) Нутромером измерьте внутренний

диаметр верхней головки шатуна.

Диаметр поршневого пальца:

1NZ-FE, 2NZ-FE... 18,001 - 18,004 мм
1ZZ-PE:

метка "А"............ 20,004 - 20,007 мм
метка "В"............20,005 - 20,010 мм
метка
"С"...........20,011 - 20,013 мм

2ZZ-GE:

метка ”А”............20,004 - 20,006 мм
метка "В".
...........20,006 - 20,008 мм
метка ”0”
............20,008 - 20,010 мм
метка
“D"...........20, 010 - 20,012 мм
метка "Е".
........... 20,012 - 20,014 мм
метка "F"
............20,014 - 20,016 мм
