134
Автоматическая коробка передач
Считывание кодов
неисправностей
1. Включите зажигание и установите
выключатель повышающей передачи
в положение "ОМ".
Внимание: не запускайте двигатель.
2. Закоротите выводы "13" и "4" разъ
ема 01СЗ.
3. Считайте и определите код неис
правности по количеству миганий
индикатора.

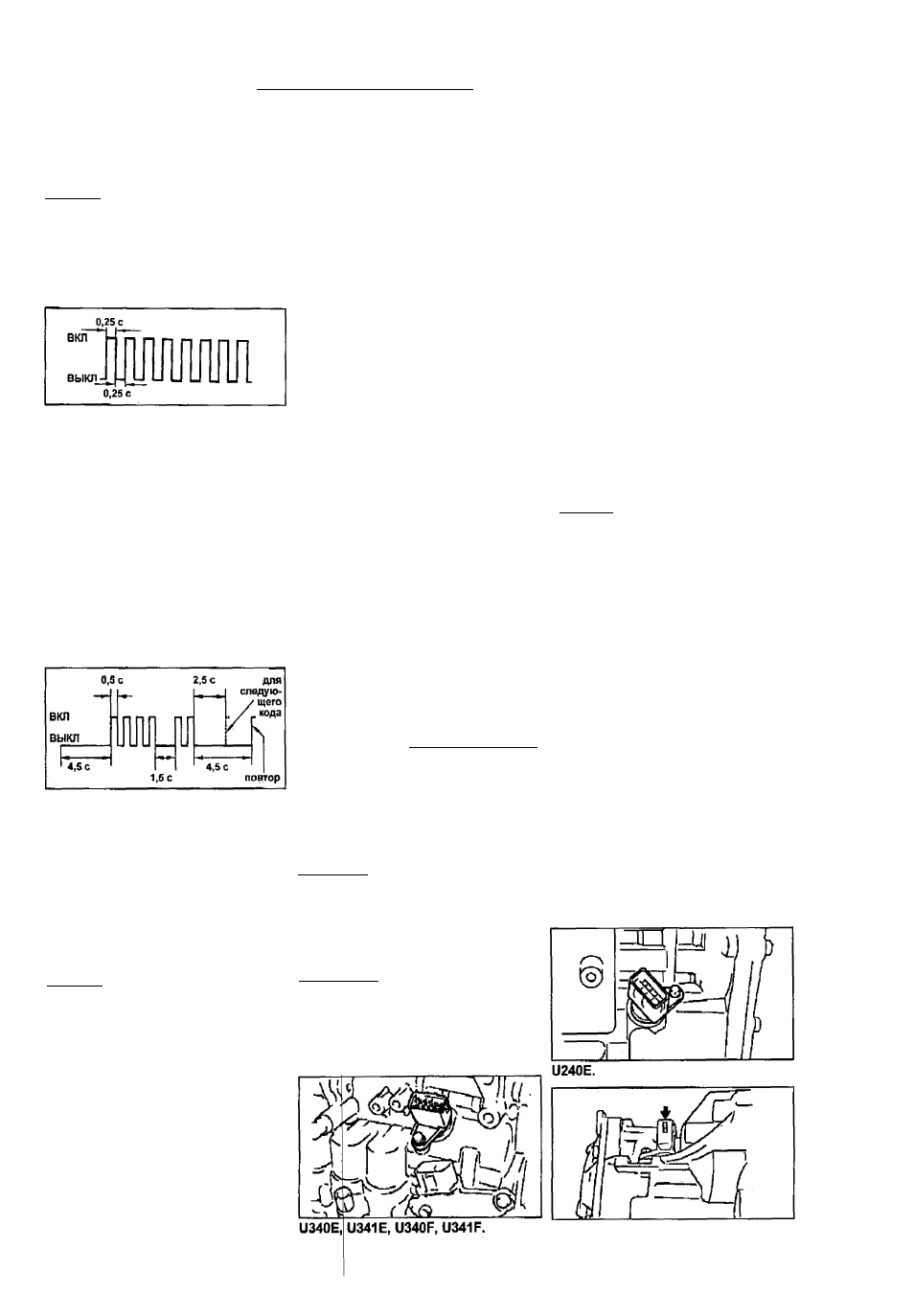

а) Если происходят две вспышки в се
кунду, то система работает нормально.
б) В случае наличия неисправности
через 4 секунды индикатор начнет ми
гать. Считайте количество вспышек.
- Код неисправности состоит из
двух цифр: первая цифра опреде
ляется по первоначальной серии
вспышек, затем после паузы 1,5
секунды следует вторая серия
вспышек, которая соответствует
второй цифре кода (см. таблицу
"Коды неисправностей").
• Если кодов неисправности два
или более, то первым будет вы
свечиваться наименьший код. а
затем остальные коды в порядке
возрастания. Между кодами будет
2,5-секундная пауза.
Табл 4ца. Коды неисправностей.
4. Разъедините выводы "13" и "4".
Сброс кодов неисправностей
1. После проведения ремонта очисти
те память блока управления АКПП и
двигателя от кодов неисправности, ко
торые там хранятся. Для этого удали
те предохранитель "ЕР1" на 10 или бо
лее секунд в зависимости от окру
жающей температуры (чем ниже тем
пература, тем дольше) при выключен
ном зажигании.
Внимание:
- Для сброса кодов неисправностей
отсоедините на некоторое время
отрицательную
клемму
аккумуля-
тора. При этом будет утрачено
содержимое памяти блоков управ
ления других систем.
- Для сброса кодов неисправностей
отсоедините разъем блока управ
ления АКПП и двигателем.
- Если код неисправности не был
сброшен, то он будет храниться в
памяти блока управления и поя
вится при последующей диагно
стике.
2. После сброса кодов проведите про
верку - мигание индикатора повы
шающей передачи должно соответст
вовать нормальному состоянию КПП.
Код
37
38
62
63
64
65
67*
68
77
Р1725
Р0710
Р0753
Р0758
Р0773
Р0768
Р1730
Р1755
Р1760
Неисправность
Датчик частоты
вращения входного
вала коробки
передач - обрыв
проводки или короткое
замыкание
Датчик температуры
рабочей жидкости
АКПП - обрыв
проводки или короткое
замыкание
Электромагнитный
клапан №1 - обрыв
проводки или короткое
замыкание
Электромагнитный
клапан №2 - обрыв
проводки или короткое
замыкание
Электромагнитный
клапан блокировки
гидротрансформатора
- обрыв проводки или
короткое замыкание
Электромагнитный
клапан №4 (34) - об
рыв проводки или ко
роткое замыкание
Датчик частоты вра
щения ведущей шес
терни промежуточной
передачи - обрыв про
водки или короткое
замыкание
Электромагнитный
клапан управления
качеством блокировки
гидротрансформатора -
обрыв проводки или
короткое замыкание
Электромагнитный
клапан управления
давлением в основной
магистрали "ЗЕТ" -
обрыв проводки или
короткое замыкание
Условия проверки
На 2, 3 и 4 передачах не определя
ется частота вращения при скоро
сти движения более 50 км/ч.
Неисправность определяется за
время более 5 секунд или при час
тоте вращения входного вала ко-
робки передач более 300 об/мин
Отсутствие сигнала датчика
температуры рабочей жидкости
АКПП более 15 минут после запуска
двигателя. Определяется за время
более 0,5 секунды
При изменении скорости движения
автомобиля есть неисправность в
цепи электромагнитного клапана.
Определяется за два раза ^
Скорость автомобиля изменяется в
диапазоне включение» б^йШ^^ки
гидротранс(|1орматрм..й4дазв-
ность определяется за-вреш более
5 секунд
^ ^
Переключение передач с 3 на 4 и
обратно. Неисправность определя
ется при двукратном отсутствии
включения клапана
Автомобиль движется со скоростью
более 50 км/ч. Частота вращения
ведущей шестерни промежуточной
передачи не более 300 об/мин. Оп
ределяется по отсутствию сигнала
более 5 секунд __________ ______
Двигатель запущен. Есть
неисправность в цепи
электромагнитного клапана.
Определяется за время
не менее 1 секунды
Двигатель работает. Обрыв
проводки или короткое замыкание
цепи электромагнитного клапана
управления давлением в основной
магистрали более 1 секунды
и240Е.
Примечание: коды 62, 63, 64, 65, 77 указывают на неисправность е элек-
трической
части
электромагнитных клапанов. Неисправности
в механи
ческой части, например заедание клапана, не фиксируются системой са
модиагностики.
Проверка переключения
передач
Пойме ^ание: эта проверка позволяет
определить,
является
ли
причиной
неисправности проблема в электри
ческой или в механической части ко
робки передач.
1. Отсоедините разъем блока элек-
тромагчитных клапанов.
U441E.
