Т ормозная система
207

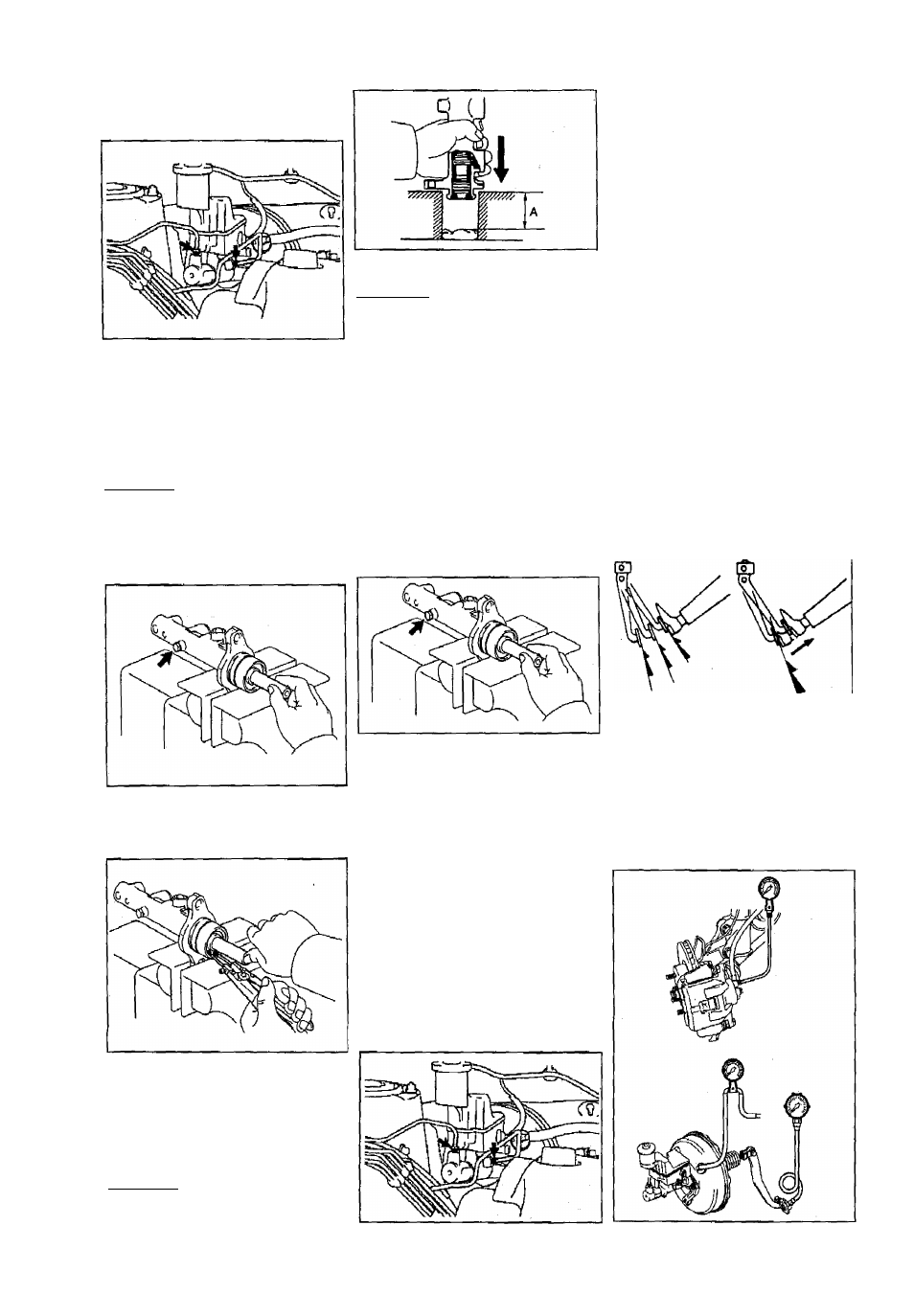

б) Отсоедините две тормозные
трубки от главного тормозного ци
линдра.
в) Отверните две гайки и снимите
главный тормозной цилиндр.
Разборка
1. Снимите бачок.
а) Отверните винт крепления.
б) Снимите бачок и две резиновые
втулки.
2, Установите цилиндр в тиски.
Примечание: используйте накладки
из мягкого металла на губки тис
ков, чтобы не повредить корпус ци
линдра.
3, Снимите кольцевое уплотнение.
4. Нажимая на поршень, отверните
стопорный болт.
5. Извлеките два поршня,
а) Нажмите на поршень и с помо
щью специнструмента удалите сто
порное кольцо.
Проверка
Примечание:
разобранные
детали
тормозного
цилиндра
продуйте
сжатым воздухом:
1. Проверьте зеркало цилиндра на
предмет отсутствия ржавчины и зади-
ров.
2. Проверьте цилиндр на предмет из
носа и повреждений.
Если необходимо, замените цилиндр.
Сборка
1. Нанесите специальную консистент
ную смазку, не разрушающую резину,
на поршни и направляющие поршней.
2. Установите поршни №1 и №2 в сбо
ре.
3. Нажмите на поршень, установите
новую прокладку и заверните новый
стопорный болт.
Момент затяжки......................... 10 Н м
б) Извлеките поршень №1 в сборе.
Вытягивайте поршень рукой, прямо
по оси, а не под углом,
в} Положите ветошь на два дере
вянных бруска на верстаке и легко
ударяйте фланцем цилиндра по
брускам, пока поршень №1 не вый
дет наружу.
Примечание: расстояние "А”, указан^-
ное на рисунке, должно быть не ме
нее 100 мм.
3. Подсоедините разъем датчика
уровня тормозной жидкости.
4. Заполните бачок тормозной жидко
стью.
5. Прокачайте тормозную систему.
6. Убедитесь в отсутствии утечек.
Вакуумный усилитель
тормозов
Проверка вакуумного
усилителя тормозов
1. Нажмите на педаль тормоза не
сколько раз с выключенным двигате
лем и убедитесь, что запас хода пе
дали не изменяется,
2. Нажмите на педаль тормоза и за
пустите двигатель. Если педаль тор
моза плавно пойдет вниз, то вакуум
ный усилитель работоспособен.
3.
Проверьте воздухонепроницае
мость вакуумного усилителя.
а) Запустите двигатель и остановите
после одной-двух минут работы.
Медленно нажмите на педаль тор
моза несколько раз.
Если педаль опустится ниже при
первом нажатии, чем при втором и
третьем, вакуумный усилитель гер
метичен.
Исправен
Неисправен
4. Нажмите на поршень и установите
стопорное кольцо.
5. Нанесите консистентную смазку на
кольцевое уплотнение и установите
его в корпус главного тормозного ци
линдра.
6. Установите бачок тормозной жидко
сти.
а) Нанесите консистентную смазку
на две резиновых втулки и устано
вите их в корпус главного тормозно
го цилиндра.
б) Зафиксируйте бачок винтом.
Установка
1. Установите главный тормозной ци
линдр и затяните две гайки.
Момент затяжки...................... 12,5 Н м
2. Подсоедините две тормозные труб
ки к главному тормозному цилиндру.
Момент затяжки.......................15,2 Н-м
6) Нажмите на педаль тормоза при
работающем двигателе и остано
вите его при нажатой педали. Если
расстояние между полом и нажа
той педалью в течение 30 с не из
менится,
вакуумный
усилитель
герметичен.
4. Проверка с помощью манометров,
а) Подсоедините манометры и ваку
умметр,, как показано на рисунке, и
удалите воздух из системы.
