220
Системы ABS, BA и EBD
Сброс кодов
неисправности
1. (При помощи педали тормоза)

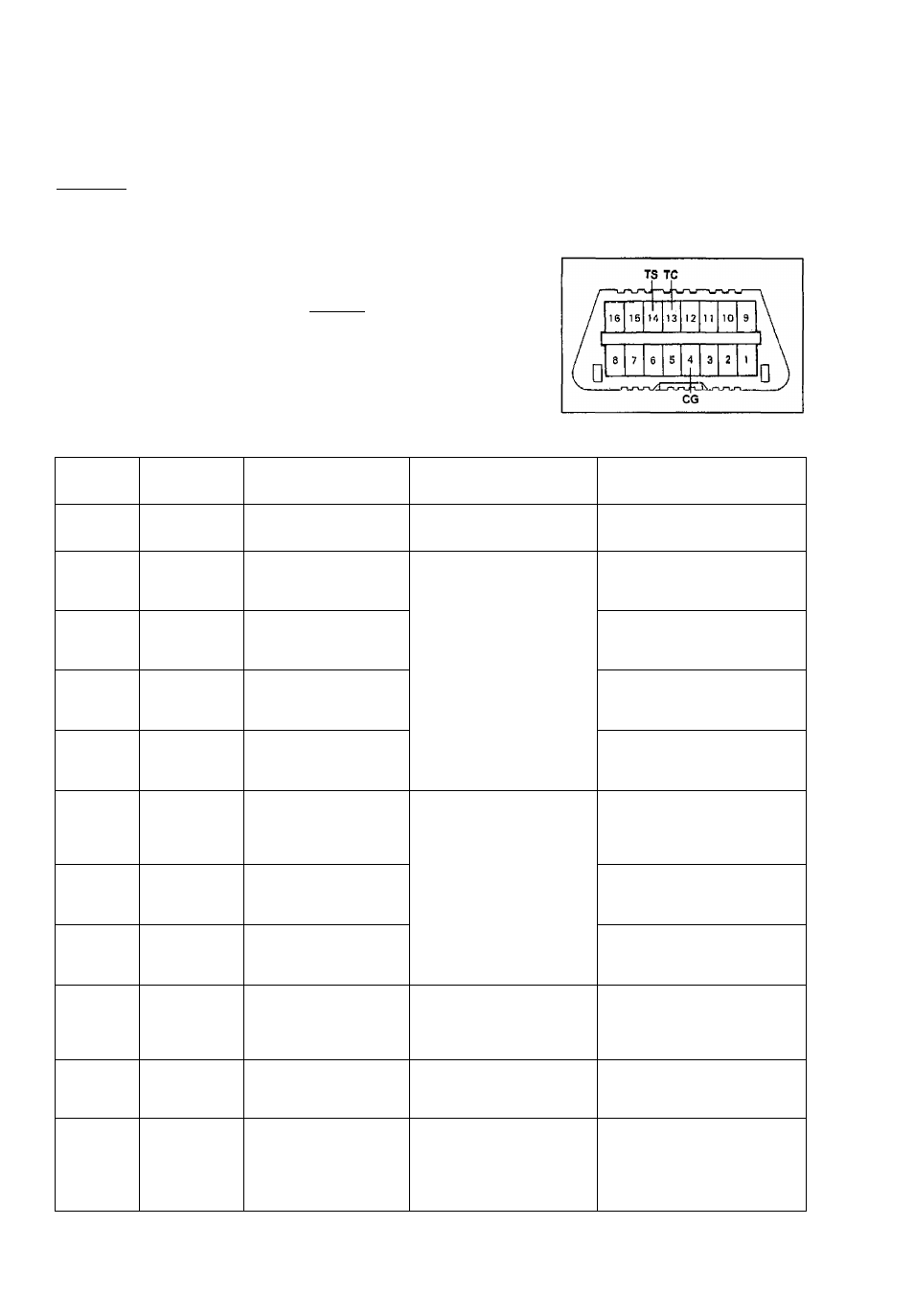

а) Закоротите выводы "ТС" и "CG"
разъема DLC3.
Примечание: данная операция долж
на проводиться на стоящем авто
мобиле.
б) Включите зажигание,
в) Нажмите на педаль тормоза во
семь или более раз в течение пяти
секунд для сброса кодов иеислрав-
ностей, хранящихся в памяти блока
управления ABS.
г) Убедитесь, что вспышки индикатора
соответствуют коду отсутствия неис
правностей (интервал 0,5 секунды).
д) Выключите зажигание.
е) Разъедините выводы "Тс" и "CG"
разъема DLC3.
ж) Убедитесь, что индикатор ABS
погас.
2. (При помощи тестера)
а) Выключите зажигание и подсое
дините тестер к разъему DLC3.
б) Включите зажигание. Пользуясь
инструкцией к тестеру, сотрите коды
неисправностей.
Диагностика датчиков
частоты вращения,
замедления и давления
в главном тормозном
цилиндре
Внимание: при диагностике датчиков
частоты
вращения
тормозная
сис
тема работает как обычная (АВ$ не
работает).
1. Убедитесь, что напряжение аккуму
ляторной батареи {при выключенном
зажигании) соответствует номиналь
ному значению.
Номинальное напряжение........ 10 -14 В
2. Проверьте индикатор ABS.
а) Включите зажигание.
б) Убедитесь, что индикатор загора
ется на три секунды. Если индика
тор не загорается, проверьте предо
хранитель, лампу индикатора и жгут
проводов.
3. Выключите зажигание.
4. Закоротите выводы "TS" - "CG"
разъема DLC3.
Таблица. Коды неисправностей датчиков частоты
цилиндре.
вращения, замедления и давления в главном тормозном
Код неис
правности
(OBDII)
Код неисправ
ности (индика
тор ABS)
Неисправность
Условия проверки
Причина неисправности
-
-
Все датчики частоты
вращения и их роторы
работают нормально
С1271
71
Низкий уровень сигнала
от датчика частоты
вращения переднего
правого колеса
- Датчик частоты вращения
переднего правого колеса
- Провод датчика
- Установка датчика
С1272
72
Низкий уровень сигнала
от датчика частоты
вращения переднего
левого колеса
Автомобиль движется
прямолинейно вперед,
со скоростью 0 - 1 0 км/час
- Датчик частоты вращения
переднего левого колеса
- Провод датчика
- Установка датчика
С1273
73
Низкий уровень сигнала
от датчика частоты
вращения заднего
правого колеса
-Датчик частоты вращения
заднего правого колеса
- Провод датчика
- Установка датчика
С1274
74
Низкий уровень сигнала
от датчика частоты
вращения заднего
левого колеса
-Датчик частоты вращения
заднего левого колеса
- Провод датчика
- Установка датчика
С1275
75
Неправильное
изменение сигнала от
датчика частоты
вращения переднего
правого колеса
- Ротор датчика частоты
вращения переднего правого
колеса
С1276
76
Неправильное измене
ние сигнала от датчика
частоты вращения пе
реднего левого колеса
Автомобиль движется
со скоростью 45 км/час,
более 1 секунды
- Ротор датчика частоты
вращения переднего левого
колеса
С1277
77
Неправильное измене
ние сигнала от датчика
частоты вращения
заднего правого колеса
- Ротор датчика частоты
вращения заднего правого
колеса
С1278
78
Неправильное
изменение сигнала от
датчика частоты
вращения заднего
левого колеса
Автомобиль движется
со скоростью 45 км/час,
более 1 секунды
- Ротор датчика частоты
вращения заднего левого
колеса
С1279*
79*
Неисправность датчика
замедления
Автомобиль движется со
скоростью около 20 км/час.
С небольшим усилием на
жимайте на педаль тормоза
- Неисправность датчика или
его установки
- Проводка датчика
С1281
81
Неисправность датчика
давления в главном
тормозном цилиндре
Автомобиль стоит. С усили
ем 10 кг нажимайте на
педаль тормоза не менее
1 с, затем, увеличьте усилие
нажатия в течении не менее
1 секунды
- Неисправность датчика или
его установки
- Проводка датчика
*; модели 4WD.
