94
Система охлаждения
4. Убедитесь, что при температуре
менее 77°С клапан полностью закрыт.
Примечание: если клапан полностью
не
закрывается,
замените
термо
стат.

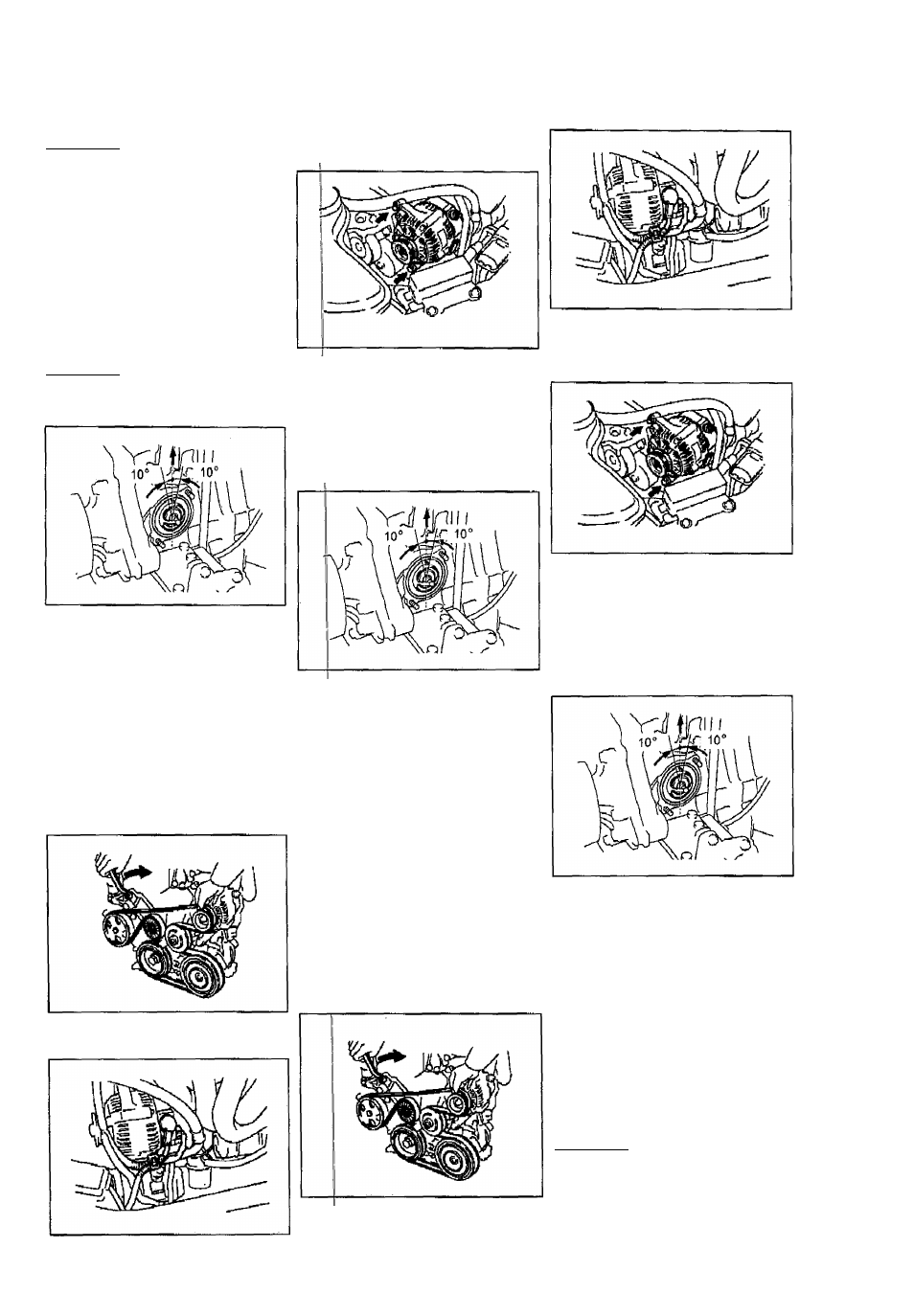

Замена (1NZ-FE, 2NZ-FE)
1. Слейте охлаждающую жидкость.
2. Снимите впускной патрубок систе
мы охлаждения.
Отверните 2 гайки и снимите впуск
ной патрубок со шлангом.
3. Снимите термостат.
4. Установите термостат.
а) Установите новую прокладку на
термостат.
б) Установите перепускной клапан в
положение, показанное на рисунке.
Примечание:
перепускной клапан
должен быть расположен под углом
не более 10° в обе стороны от вер
тикального положения.
4. Снимите генератор,
а) Отсоедините зажим проводки.
б) Снимите клемму ”+В"
в) Отсоедините разъем.
г) | Отверните 2 болта и снимите ге
нератор.
5. Снимите впускной патрубок систе
мы охлаждения.
6. С|^имите термостат.
7. Установите термостат.
а) || Установите новую прокладку на
термостат.
б) Установите термостат, ориенти
ровав перепускной клапан, как пока
зано на рисунке.
5. Установите впускной патрубок сис
темы охлаждения.
Момент затяжки...........................9 Н м
6. Залейте охлаждающую жидкость.
7. Убедитесь в отсутствии утечек ох
лаждающей жидкости.
Замена (1ZZ-FE)
1. Снимите правую часть защиты дви
гателя.
2. Слейте охлаждающую жидкость.
3. Снимите ремень привода навесных
агрегатов.
Медленно поверните натяжитель по
часовой стрелке и снимите ремень.
8. Установите впускной патрубок сис-
темь| охлаждения.
Момент затяжки.................................11 Н-м
9. УсЦгановите генератор.
Момент затяжки:
М$,............................................... 25 Н-м
М1р...............................................54 Н-м
10. Залейте охлаждающую жидкость.
11. >(бедитесь в отсутствии утечек ох-
ла>едающей жидкости.
12. Прогрейте двигатель.
Зам|ена (222-СЕ)
1. Снимите правую часть защиты дви
гателя.
2. Слейте охлаждающую жидкость.
3. Сн|имите ремень привода навесных
агрегатов.
а) ¡Снимите зажим трубки системы
кондиционирования.
б) Медленно поверните натяжитель
по часовой стрелке и снимите ре
мень.
а) Отсоедините зажим проводки.
б) Снимите клемму "+В"
в) Отсоедините разъем.
г) Отверните 2 болта и снимите ге
нератор.
6. Снимите впускной патрубок систе
мы охлаждения.
7. Снимите термостат.
6. Установите термостат.
а) Установите новую прокладку на
термостат.
б) Установите термостат, ориенти
ровав перепускной клапан, как пока
зано на рисунке.
4. Снимите кронштейн №1 генератора.
5. Снимите генератор.
9. Установите впускной патрубок сис
темы охлаждения.
Момент затяжки................................ 10 Н-м
10. Установите генератор.
Момент затяжки:
М8................................................ 29 Н-м
М10..............................................
58
Н-м
11. Установите кронштейн №1 генера
тора.
Момент затяжки................................ 29 Н-м
12. Залейте охлаждающую жидкость.
13. Убедитесь в отсутствии утечек ох
лаждающей жидкости.
Радиатор
Проверка крышки радиатора
Примечание:
- Если крышка радиатора загряз
нена, промойте ев водой.
-
Перед использованием тестера
смочите клапаны крышки радиа
тора охлаждающей жидкостью или
водой.
