176
Передняя подвеска

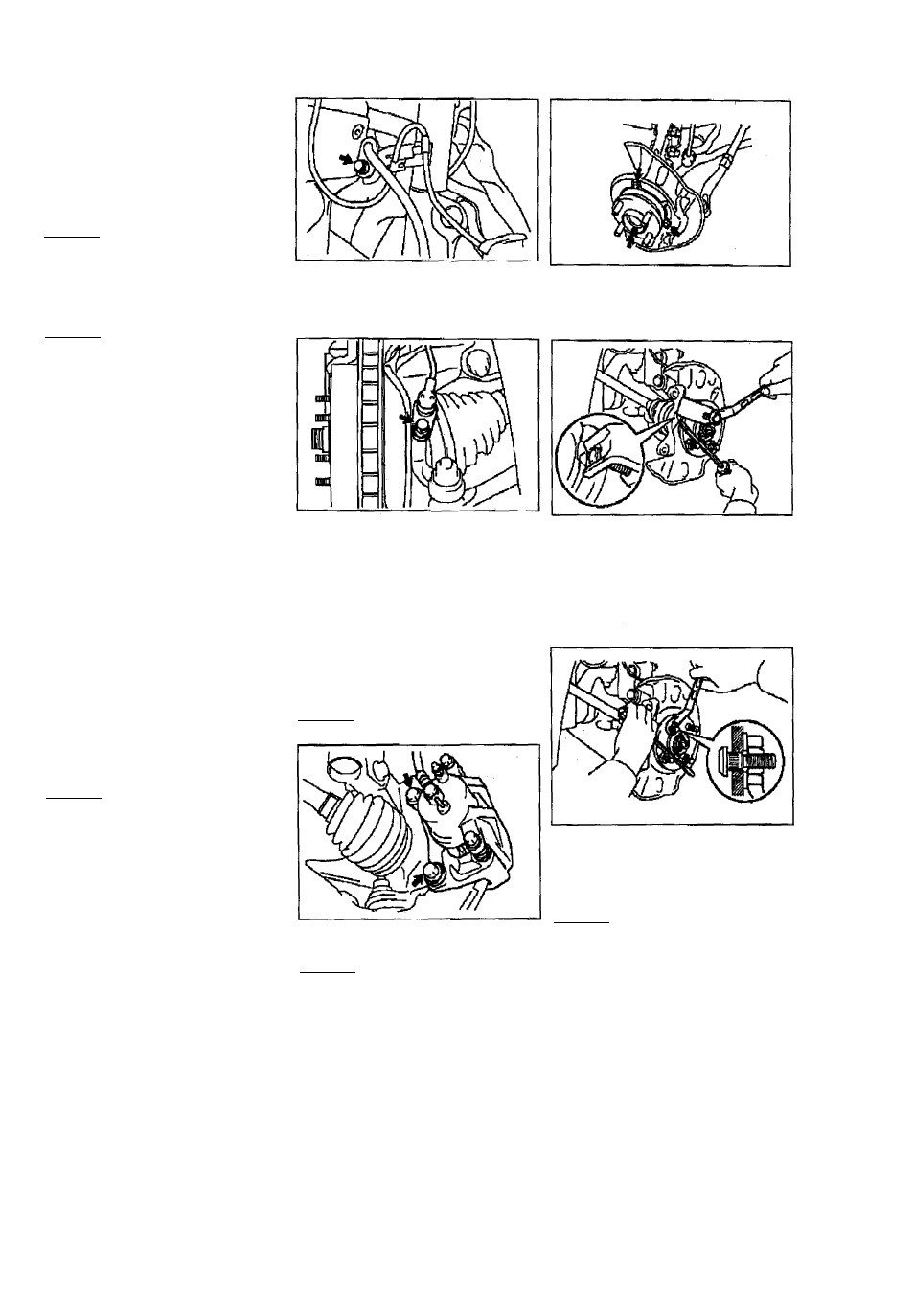

Установка поворотного
кулака со ступицей
1. Установите поворотный кулак в
сборе со ступицей.
а) Подсоедините поворотный кулак к
стойке передней подвески. Устано
вите два болта и затяните две гайки.
Момент затяжки....................... 153 Н-м
Внимание: в случае повторного ис
пользования болтов и гаек нанесите
на их резьбу моторное масло.
б) Отожмите ступицу передней оси в
сборе с кулаком к
внешней
стороне
автомобиля и установите приводной
вал в ступицу.
Внимание:
- Не отжимайте ступицу больше,
чем это необходимо для данной
операции.
- Будьте осторожны, не повредите
чехол наружного шарнира привод
ного вала.
- Будьте осторожны, не повредите
ротор датчика частоты вращения.
- Убедитесь в отсутствии посто
ронних частиц на роторе датчика
и в его полости.
2. Подсоедините нижний рычаг под
вески к поворотному кулаку и затяните
болт и две гайки крепления.
Момент затяжки............... ........142 Н-м
3. Подсоедините наконечник рулевой
тяги к поворотному кулаку (см. главу
"Рулевое управление"),
4. Установите тормозной диск перед
него колеса.
5. Установите суппорт тормозного ме
ханизма на поворотный кулак и затя
ните два болта.
Момент затяжки...................... 83,3 Н м
6. Используя специнструмент, устано
вите и затяните новую контргайку сту
пицы.
Момент затяжки...................... 216 Н-м
7. Снимите суппорт тормозного меха
низма переднего колеса и тормозной
диск.
Внимание:
подвесьте
суппорт
при
помощи проволоки.
8. Проверьте осевой зазор подшипни
ка и биение ступицы передней оси
(см. подраздел "Проверка" данного
раздела).
9. Установите тормозной диск перед
него колеса.
10. Установите суппорт тормозного
механизма переднего колеса и затя
ните два болта.
Момент затяжки.................... 106,8 Н-м
11. Подсоедините тормозной шланг и
провод датчика частоты вращения к
стойке передней подвески и затяните
болт.
Момент затяжки ................ ........29 Н-м
12. Установите датчик частоты вра
щения на поворотный кулак и затяни
те болт.
Момент затяжки......................... 8,0 Н-м
5. Используя специнструмент, снимите
болт ступицы через сервисное отвер
стие в поворотном кулаке и грязеза
щитном щитке.
13. Установите переднее колесо.
Момент затяжки............. ...........103 Н-м
14. Проверьте и при необходимости
отрегулируйте углы установки перед
них колес.
15. Проверьте работу датчиков часто
ты вращения колес.
Замена болта ступицы
1, Снимите переднее колесо.
2. Отверните два болта и снимите
суппорт тормозного механизма перед
него колеса.
Внимание:
подвесьте
суппорт
при
помощи проволоки.
6. Через сервисное отверстие в кулаке
и грязезащитном щитке установите
новый болт в ступицу.
7. Установите шайбу и гайку М12х1,5
на болт. Затягивая гайку, как показано
на рисунке, установите болт ступицы.
Примечание: толщина шайбы должна
быть более 5 мм.
3. Снимите тормозной диск переднего
колеса.
Внимание: избегайте попадания мас
ла на рабочую поверхность диска.
4. Отверните три болта и отсоедините
грязезащитный щиток от поворотного
кулака.
8. Установите грязезащитный щиток на
поворотный кулак и затяните три болта.
Момент затяжки......................... 8,3 Н-м
9. Установите тормозной диск перед
него колеса.
Внимание: избегайте попадания мас-
ла на рабочую поверхность диска.
10. Установите суппорт тормозного
механизма переднего колеса и затя
ните два болта.
Момент затяжки............................ 106,8 Н-м
11. Установите переднее колесо.
Момент затяжки...............................103 Н-м
