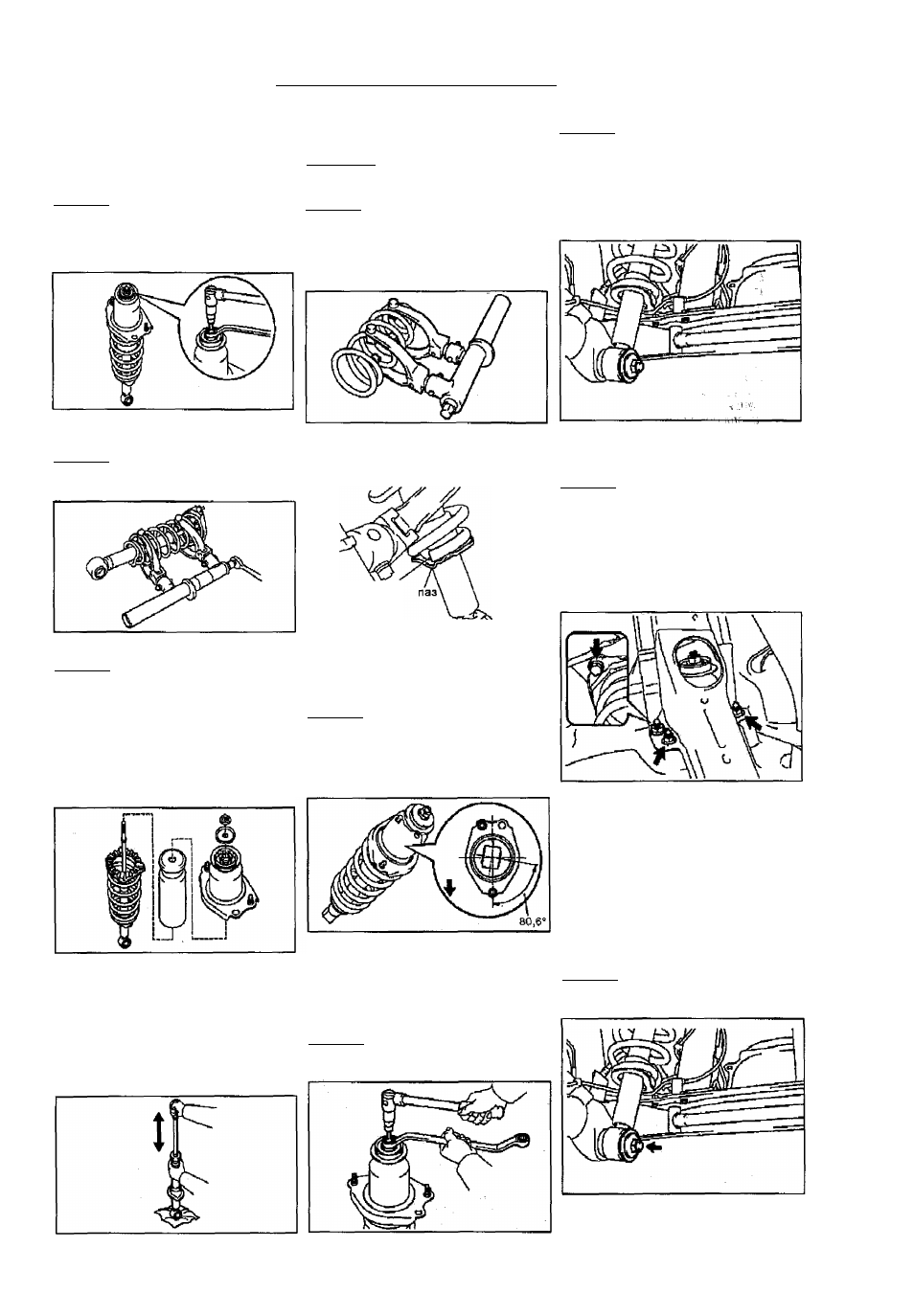

178

Задняя подвеска (модели 2УУР)

Разборка

1. Ослабьте контргайку, расположен­

ную в центре верхней опоры стойки,
удерживая шток от проворачивания
при помощи ключа с внутренним шес­

тигранником.

Внимание:

- Не снимайте гайку.
-

Убедитесь, что шток надежно

зафиксирован при помощи ключа о
внутренним шестигранником.

Сборка

1. Используя специнструмент, сожми­

те пружину.

Примечание: при сжатии пружины не

зацепляйте специнструмент за ниж­
ний и верхний витки пружины.

Внимание:

-

Не используйте пневматический

инструмент для данной операции.

- Для сжатия пружины можно при­
менять

гидравлический

инстру­

мент.

6. Снимите специнструмент с пружины.
Внимание:

при

снятии

убедитесь,

что верхняя опора в сборе с крон­
штейном сориентирована правильно.

Установка

1. Подсоедините стойку к балке зад­

ней подвески. Установите шайбу и
временно затяните гайку.

2. Установите специнструмент для
сжатия пружины.
Внимание: не закрепляйте специнст­
румент за верхний и нижний витки

пружины.

2. Установите пружину на стойку, со­

вместив паз нижнего седла стойки с
нижним концом пружины.

нижняя

часть

пружины

3. Сожмите пружину.
Внимание:

-

Не используйте пневматический

инструмент для данной операции.

- Для сжатия пружины можно приме­
нять гидравлический инструмент.

4. Отверните гай^.

5. Снимите шайбу, верхнюю опору
стойки с кронштейном, верхний виб­
роизолятор и ограничитель хода сжа­
тия пружины.

6. Снимите пружину. Снимите специн­
струмент с пружины.

Проверка амортизатора

Вытягивая и утапливая иггок аморти­
затора, убедитесь, что его ход плаВ’

ный и отсутствуют постороннее сопро­

тивление или шум. При неисправности

замените амортизатор.

2. Поднимая балку задней-Лодвески

домкратом, подсоедините^ Шрхнюю

опору стойки к кузову-аромобиля.

Внимание: -

.

- Не поднимайте,4алку Долее, чем
это

необходимо

Ъля

установки

стойки.
- Будьте осторожны, не повредите

шпильки верхней опоры стойки.

3. Затяните гайки и болт крепления
стойки задней подвески к кузову.
Момент затяжки.........................80 Н м

3. Установите верхний виброизолятор
в кронштейн верхней опоры стойки.

4. Установите ограничитель хода сжа­
тия пружины, верхнюю опору стойки в

сборе с кронштейном и шайбу.
Внимание:

-

Сориентируйте кронштейн, как

показано на рисунке.
-

При

установке

сориентируйте

шайбу

вогнутой

поверхностью

вверх.

5. Удерживая шток от проворачивания

при помощи ключа с внутренним шес­

тигранником затяните контргайку, рас­

положенную в центре верхней опоры
стойки.
Момент затяжки..........................56 Н-м
Внимание: убедитесь, что шток на­
дежно зафиксирован при помощи клю­

ча с внутренним шестигранником.

4.

Руководствуясь рекомендациями

главы "Кузов" установите ранее сня­
тые детали.
5. Стабилизируйте подвеску.

а) Установите заднее колесо.

Момент затяжки.......................103 Нм

б) Опустите автомобиль. Покачайте
автомобиль вверх и вниз, чтобы
стабилизировать подвеску.

6. Окончательно затяните гайку с ниж­
ней стороны стойки.
Момент затяжку........................80 Н м
Внимание:

установите

автомобиль

на четыре стойки таким образом,

чтобы колеса касались земли.

7. Проверьте углы установки задних
колес.
