218
Системы ABS, ВА и EBD
Описание системы
диагностики
Электронный блок управления имеет
систему защиты от сбоев, которая
может определить неисправность в
системе. Когда обнаружена неисправ
ность, электронный блок управления
отключает систему ABS, а на комби
нации приборов загорается
индикатор
ABS. В моделях 4WD используется
датчик замедления, который во время
торможения посылает электрический
сигнал в электронный блок управле
ния ABS,
Проверка системы ABS
1. Убедитесь, что напряжение аккуму
ляторной батареи (при выключенном
зажигании) соответствует номиналь
ному значению.
Номинальное напряжение........1 0 - 1 4 В
2. Проверьте индикатор ABS.
а) Включите зажигание.
б) Убедитесь, что индикатор загора
ется на три сею^нды. Если это не так,
то отремонтируйте или замените (при
необходимости)
предохранитель,
лампу индикатора и жгут проводов.
3. Считайте код неисправности.
(При помощи индикатора ABS комби
нации приборов)
а) Закоротите выводы (13) "Тс" и (4)
"CG" разъема DLC3.
Примечание: данная операция должна
проводиться на стоящем автомобиле.
г) Если неисправность отсуп-ствует,
то индикатор будет мигать с интер
валом 0,5 секунды.
д) Снимите перемычку с выводов
(13) "Тс" и (4) "CG" разъема DLC3.
е) После устранения неисправности
сотрите коды, хранящиеся в памяти
электронного блока управления.
Примечание: если отсоединить ак
кумуляторную
батарею,
все
коды
неисправности, хранящиеся в памя
ти электронного блока управления,
сотрутся.
ж) Включите зажигание и убедитесь,
что индикатор ABS загорается на
три секунды и гаснет.
(При помощи тестера)
а) Выключите зажигание и подсое
дините тестер к разъему DLC3.
б) Включите зажигание и считайте
коды неисправностей, пользуясь ин
струкцией к тестеру. Определите
неисправность по таблице "Коды
неисправностей системы ABS".
Примечание:
- Для того чтобы коды записались
в
память
электронного
блока
управления АВ$, необходимо про
ехать на автомобиле со скоро
стью более 6 км/ч.
- При определении неисправностей
пользуйтесь
соответствующими
схемами электрооборудования.
Внимание: после устранения неис
правностей по кодам "13", "31" - "34" и
"51" возможна ситуация, когда инди
катор ABS будет продолжать гореть.
Для того чтобы индикатор погас, не
обходимо включить зажигание и про
ехать на автомобиле со скоростью
более 20 км/ч в течение 30 секунд.
в) После устранения неисправности
сотрите коды.
б) Включите зажигание.
в) В случае наличия неисправности
через 4 секунды индикатор начнет
мигать.
Считайте
количество
вспышек.
Примечание:
• Код неисправности состоит из
двух цифр, первая цифра определя
ется
по
первоначальной
серии
вспышек, затем после паузы 1,5
секунды
следует
вторая
серия
вспышек,
которая
соответствует
второй цифре кода.
- Если кодов неисправности два или
более, то первым будет высвечи
ваться наименьший код, а затем
остальные коды в порядке возрас
тания. Между кодами будет 2,5-се
кундная пауза.

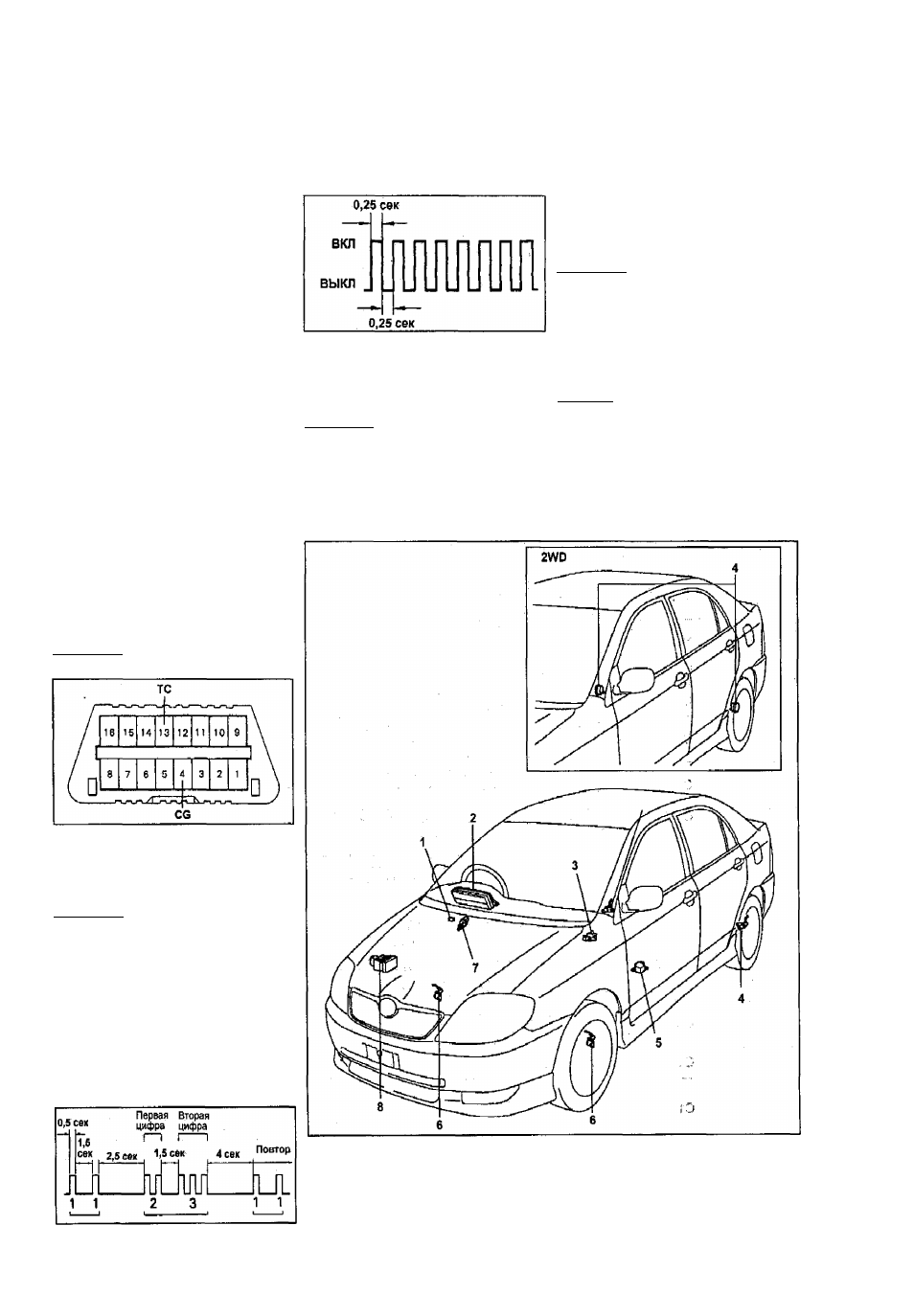

Расположение элементов антиблокировочной системы тормозов (модели
с ABS, ВА и EBD). 1 - диагностический разъем DLC3, 2 - комбинация при
боров, 3 - датчик включения стояночного тормоза, 4 - датчик частоты
вращения заднего колеса, 5 - датчик замедления (4WD), 6 - датчик частоты
вращения переднего колеса, 7 - выключатель стоп-сигналов, 8 - модуля
тор давления.
