78
Двигатель — общие процедуры ремонта
2. Функционирование
Для поворота распределительного
вала масло под давлением при помо
щи золотника направляется к одной из
сторон лепестков ротора, одновре
менно открывается на слив полость с
другой стороны лепестка. После того,
как блок управления определяет, что
распредвал занял требуемое положе
ние, оба канала к шкиву перекрывают
ся и он удерживается в фиксирован
ном положении.
Функционирование системы \/УТ-\ оп
ределяется условиями работы двига
теля на различных режимах (см. таб
лицу "Функционирование на различ
ных режимах" и рисунок ниже).
Если метки отсутствуют, то керном
нанесите их на крышки и шатуны.
рузка, 3 - средняя нагрузка, 4 - вы
сокая нагрузка, частота вращения
ниже средней, 5 - высокая нагруз
ка, высокая частота вращения.

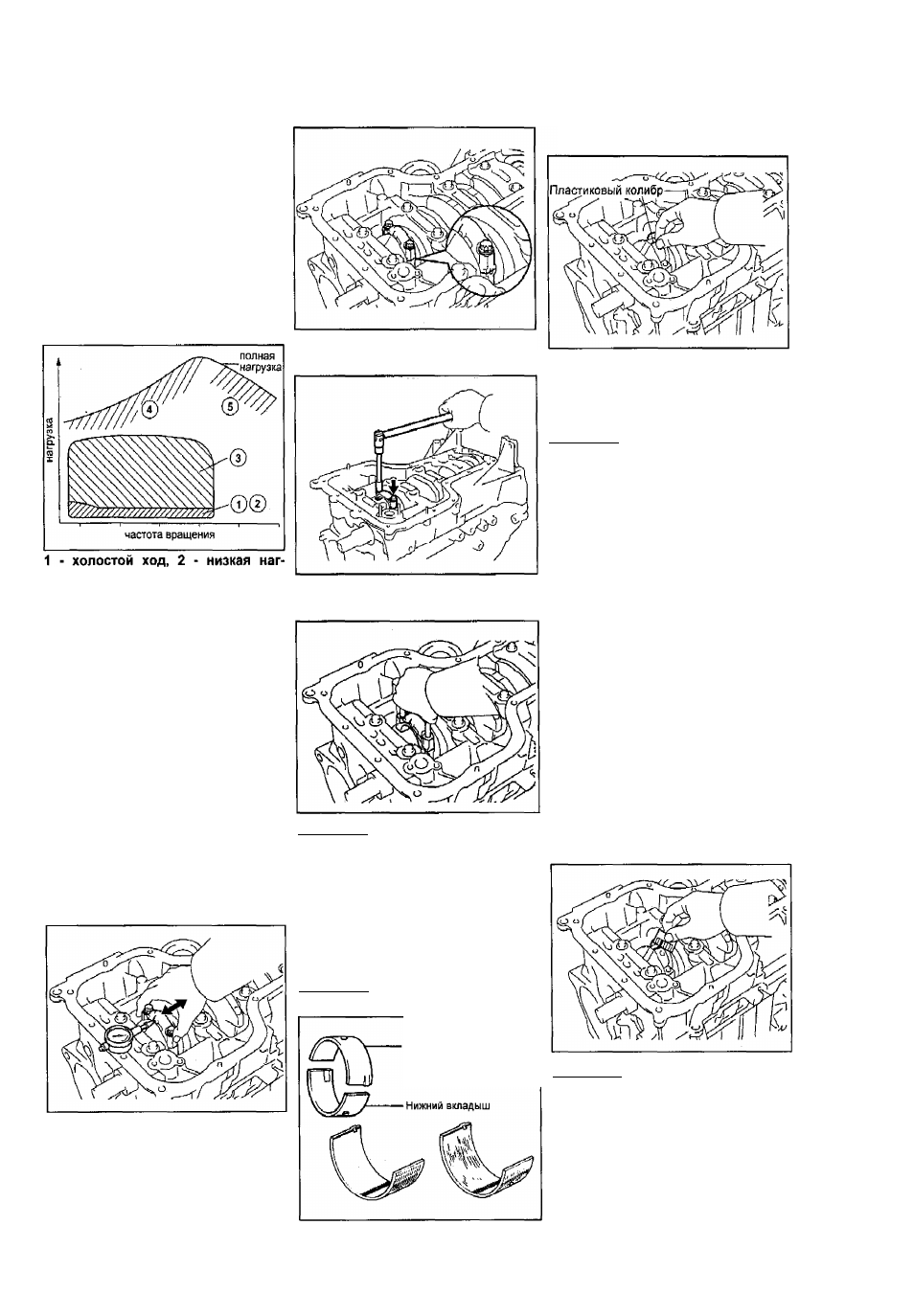

Блок цилиндров
Разборка
1. Индикатором проверьте величину
осевого зазора шатунного подшипни
ка, перемещая шатун вперед-назад по
шатунной шейке коленчатого вала.
Номинальный осевой зазор:
тХ-РЕ, 2Мг-РЕ............ 0,160 - 0,360 мм
Ш-ЕЕ................................0,160-0,342 мм
222-6Е...................... 0,160-0,312 мм
Максимальный осевой зазор:
1НХ-ЕЕ, 2М1-РЕ......................... 0,360 мм
Ш-ЕЕ....................................... 0,342 мм
2хг-еЕ............................0,360 мм
Если осевой зазор больше макси
мально допустимого, замените шатун
в сборе. При необходимости замените
коленчатый вал.
е) Установите пластиковый калибр
для измерения зазоров в подшипни
ках скольжения поперек шатунной
шейки.
6) Отверните два болта крепления
крышки нижней головки шатуна.
в) Снимите крышку шатуна, расшатав
ее, держась за шатунные болты.
Примечание: нижняя половина вкла
дыша должна остаться в крышке
шатуна.
г) Очистите шатунную шейку и
вкладыши.
д) Проверьте поверхности шатунной
шейки и вкладыша на наличие то
чечной коррозии и царапин.
При наличии рисок и задиров замени
те вкладыши. При необходимости за
мените коленчатый вал.
Примечание: не перепутайте верх
ний и нижний вкладыши подшипников.
Верхний вкладыш
2. Снимите крышку нижней головки
шатуна и проверьте радиальный зазор
шатунного подшипника,
а) Проверьте совмещение меток на
шатуне и крышке шатуна, чтобы
обеспечить в последующем его пра
вильную сборку.
ж) Установите нижнюю крышку шату
на, совместив установочные метки.
Затяните
болты
крепления
(подробней см, подраздел "Сборка"
раздела "Блок цилиндров").
Примечание:
- Не вращайте коленчатый вал.
- Нанесите немного масла на резь
бы и под головки болтов перед их
установкой.
Момент затяжки:
1- й этап:
1NZ-FE, 2NZ-FE..................... 15 Н-м
1ZZ-FE................................. 20 Н-м
2ZZ-GE.................................30 Н-м
2- й этап................ довернуть на 90°
з) Снимите нижнюю крышку шатуна,
вывернув болты.
и) Измерьте максимальную ширину
сплющенной калибровочной проволо-
ш, определив по ней величину ради
ального зазора шатунного подшипника.
Зазор шатунного подшипника:
1NZ-FE, 2NZ-FE:
номинальный........... 0,016- 0,040 мм
максимальный...................0,060 мм
1ZZ-FE:
номинальный......... 0,028 - 0,060 мм
максимальный...................0,080 мм
2ZZ-GE:
номинальный.......... 0,028 - 0,052 мм
максимальный...................0,080 мм
Если зазор больше максимального,
замените подшипники. При необхо
димости замените коленчатый вал.
Примечание: при замене вкладышей
номинального размера необходимо ис
пользовать вкладыши одной размер
ной группы, указанной на крышке под
шипника.
Существуют
размерные
группы вкладышей, обозначенные "1",
"2" и "3" При этом вьютул (метка
’’перед”) на крышке шатуна должен
быть направлен к передней части
двигателя
(в
сторону,
противопо
ложную отбору мои^ости).
