240
Кузов

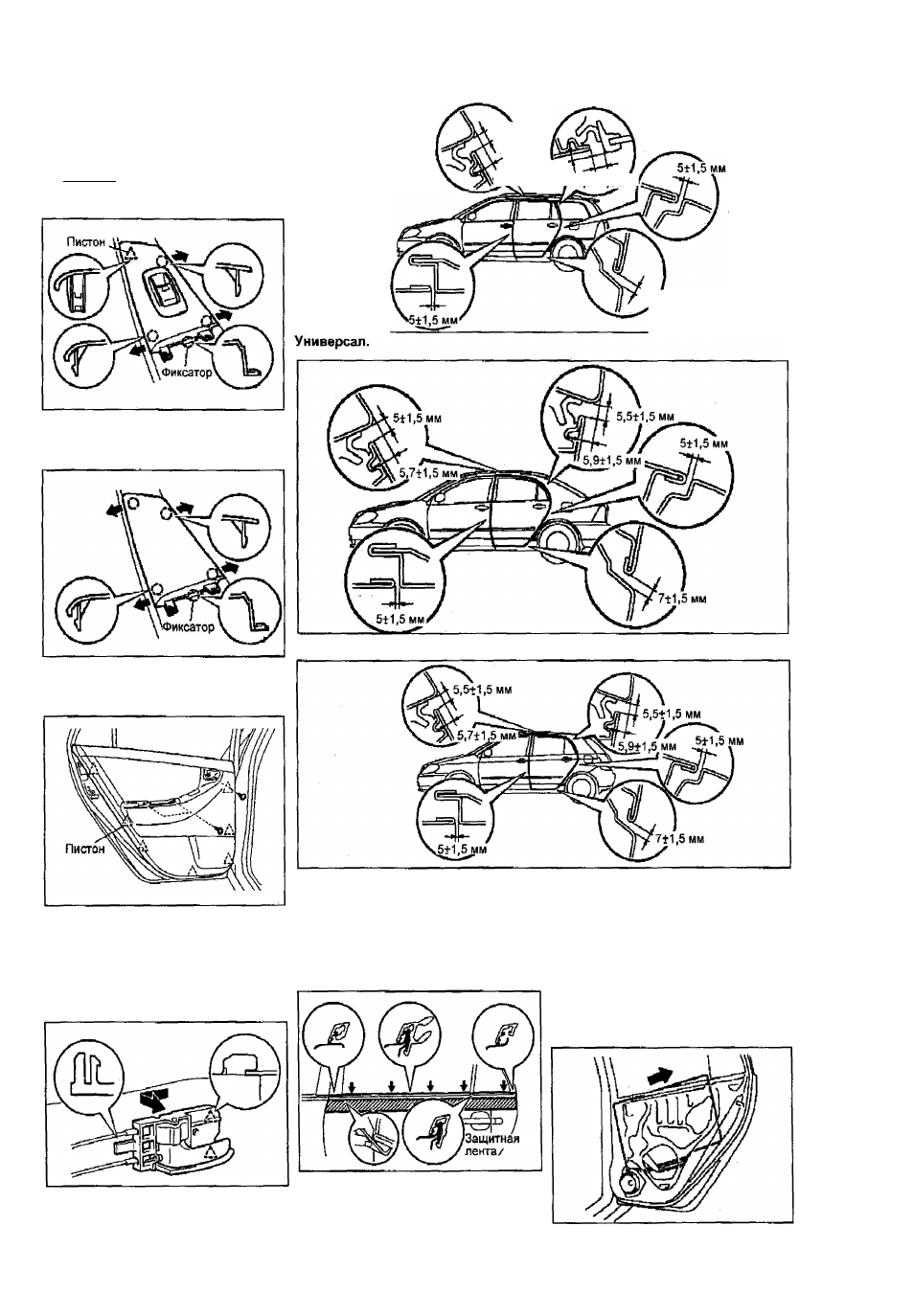

3. (Модели с электроприводом стек
лоподъемников) При помощи отвертки
отсоедините фиксаторы и пистоны,
отсоедините разъем и снимите панель
управления стеклоподъемниками.
}мечание:
перед
использованием
смотайте
отвертку
защитной
лентой.
Пт
обмс
5,5т1,5 мм
3,1 мм'
5,7 мм \ 6.5+1.5 ммi
7±1,5 мм
4. (Модели без электропривода стек
лоподъемников) Отсоедините фикса
торы и снимите отделку подлокотника.
Седан.
5. Отверните три винта, отсоедините
пистоны и снимите отделочную па
нель двери.
6. Снимите внутреннюю ручку откры
вания двери.
а) Отсоедините фиксаторы и ручку,
как показано на рисунке.
б) Отсоедините внутренние тяги и
снимите внутреннюю ручку открыва
ния двери.
Хэтчбек.
Регулировка зазоров между задними боковыми дверьми и кузовом авто
мобиля.
8. Заклейте защитной лентой место,
показанное на рисунке, и при помощи
специнструмента снимите молдинг
двери.
11. Отверните два болта, винт и сни
мите направляющую стекла двери.
12. Снимите заднее неподвижное
стекло.
13. Снимите стекло двери.
а) Полностью опустите стекло двери,
б) Отсоедините стекло от рычагов и
снимите его, как показано на рисунке.
7. Снимите крышку
отверстия.
9. Снимите уплотпитель стекла двери.
10. Снимите уплотнитель задней бо
ковой двери.
