125

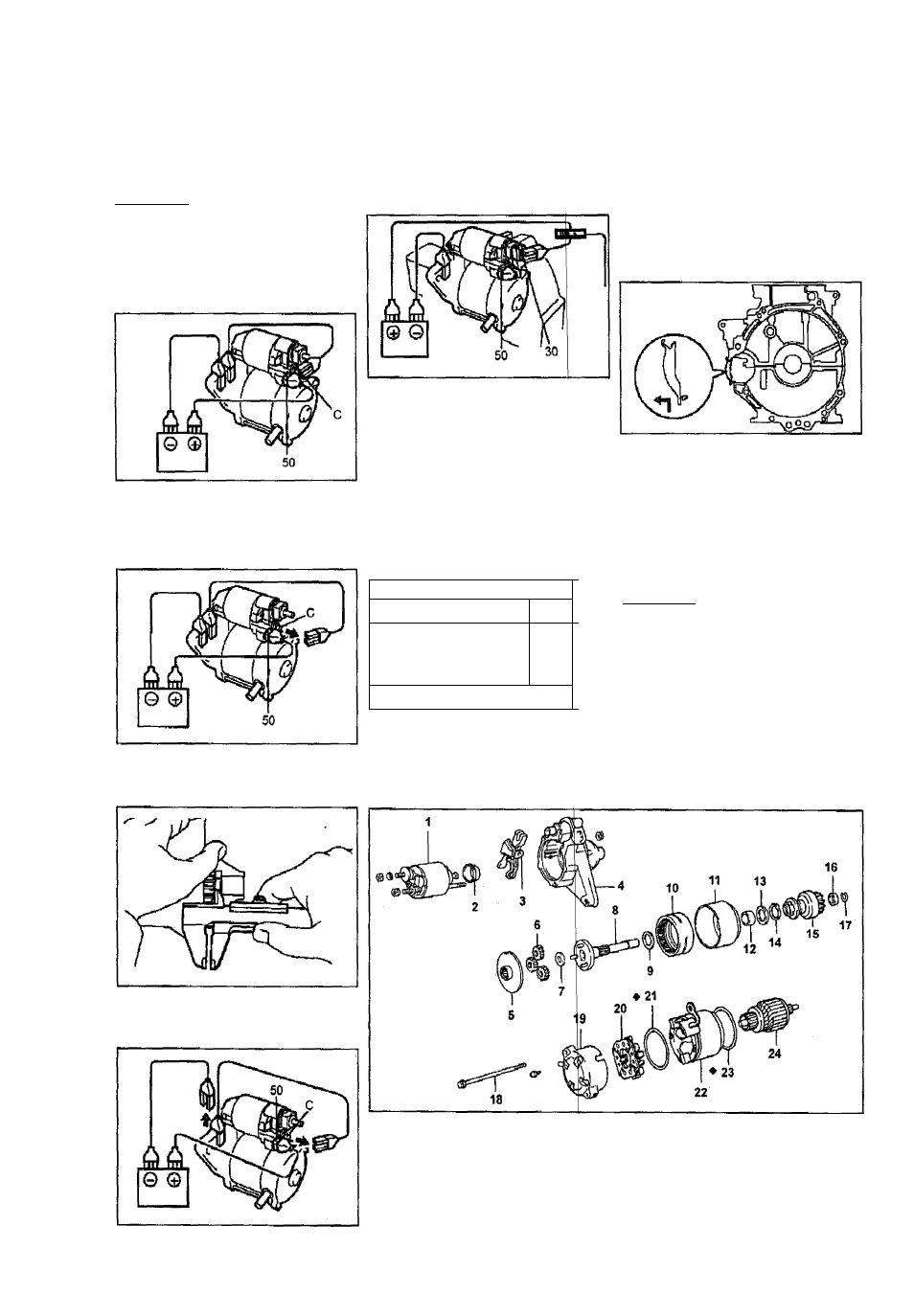

Система запуска
Стартер
Проверка работы
Примечание:
проводите
этот
тест
в течение 3-5 секунд.
1. Отверните гайку и отсоедините
провод от вывода "С".
2. Подсоедините провода, как показа
но на рисунке, и убедитесь, что шес
терня обгонной муфты выдвинулась
наружу.
3. При подсоединениях, выполненных,
как указано в предыдущем пункте, и
выдвинутой шестерне, отсоедините
провод от вывода "С”. Убедитесь, что
шестерня остается выдвинутой,
6. Подсоедините провод к выврду "С"
и заверните гайку.
Момент затяжки....................... |9,8 Н-м
7. Зажмите стартер в тисках.
2. Снимите левую часть защиты дви
гателя.
3. Снимите стартер,
а) Отсоедините разъем.
б) Отверните гайку и отсоедините
вывод "30".
в) Снимите крышку стартера, как по
казано на рисунке, поддев фикса
тор.
8. Подсоедините провода и Ампер
метр, как показано на рисунке.
9. Подсоедините провод к выводу "50"
и измерьте силу тока.
Номинальное
значение.... не менее 90А (при
10. Проверьте реле стартера.
а) Убедитесь в наличии провфдимо-
сти между выводами 1^2.
б) Подайте напряжение аккумуля
торной батареи на выводы
убедитесь в наличии проводимости
между выводами 3<->5.
11,5 В)
1
А А If
Щ Щ
1
4. Проверьте зазор шестерни в вы
двинутом положении.
Номинальное значение..............1 -5мм
Снятие и установка
(1N2-FE, 2NZ-FE)
1. Снимите правую часть защит^!
гателя.
г) Отверните 2 болта и снимите
стартер,
4. Установите стартер.
а) Установите генератор и заверни
те 2 болта крепления.
Момент затяжки......................37 Н м
б) Подсоедините вывод "30" и за
верните гайку.
Момент затяжки........................9,8 Н м
в) Установите крышку стартера.
Примечание:
- устанавливайте крышку до щелч
ка,
- если фиксатор крышки деформи
рован, замените его.
Снятие и установка
(1г2-РЕ, 221-‘ОЕ)
1. Снимите правую часть защиты дви
гателя.
2. Снимите стартер.
а) Отсоедините разъем,
дви- б) Отверните гайку и отсоедините
проводку.
5. Отсоедините провод от корпуса
стартера. Убедитесь, что ведущая
шестерня втянулась внутрь.
Стартер с реду
1
стором планетарного типа. 1 - тяговое реле, 2 - крышка
сердечника, 3 - рычаг привода, 4 - крышка со стороны привода, 5 ■ пла
стина, 6 - сателлиты, 7 - шайра, 8 ■ водило, 9 ■ шайба, 10 - эпицикл,
11 - амортизатор, 12 - подшипник, 13 - шайба, 14 ■ стопорное кольцо,
15 ■ обгонная муфта, 16 ■ огран «чительная втулка, 17 - стопорное кольцо,
18 - стяжной болт, 19 - крышка со стороны коллектора, 20 - щеткодержа
тель, 21 - кольцевое уплотнение, 22 - корпус, 23 - кольцевое уплотнение,
24 - якорь.
