Двигатели

1Ыг-РЕ (1,5) и

2t^Z-FE

(1,3). Механическая часть

6. Снимите стойку выпускного коллек­
тора, отвернув три болта.

7. Снимите выпускной коллектор.

а) Выверните четыре болта и сни­
мите верхний теплозащитный экран.
б) Выверните три болта и две гайки,
снимите выпускной коллектор и про­

кладку.

8. Снимите катушки зажигания (см.
главу "Система зажигания").
9. Выверните свечи зажигания (см.
главу "Система зажигания").

10. Отсоедините два шланга системы
принудительной вентиляции картера.

11. Снимите корпус дроссельной за­

слонки (см. главу "Система впрыска
топлива').

12. Отсоедините жгут проводов двига­

теля от головки блока цилиндров.

а)

Отсоедините разъем датчика

температуры охлаждающей жидкости.
б) Отсоедините разъем датчика по­
ложения распределительного вала.

в)

Отсоедините разъем клапана

системы ^NJ.
г) Отсоедините разъемы форсунок.

д) Отсоедините два заземления.

е) Отверните две гайки и отсоеди­
ните защиту жг^а проводов от двух
кронштейнов впускного коллектора.

13. Снимите впускной коллектор.

а)

Отсоедините шланг системы

улавливания паров топлива.
б) Отсоедините шланг вакуумного

^ усилителя тормозов,

в) Отверните три болта и две гайки,
снимите впускной коллектор и про­
кладку.

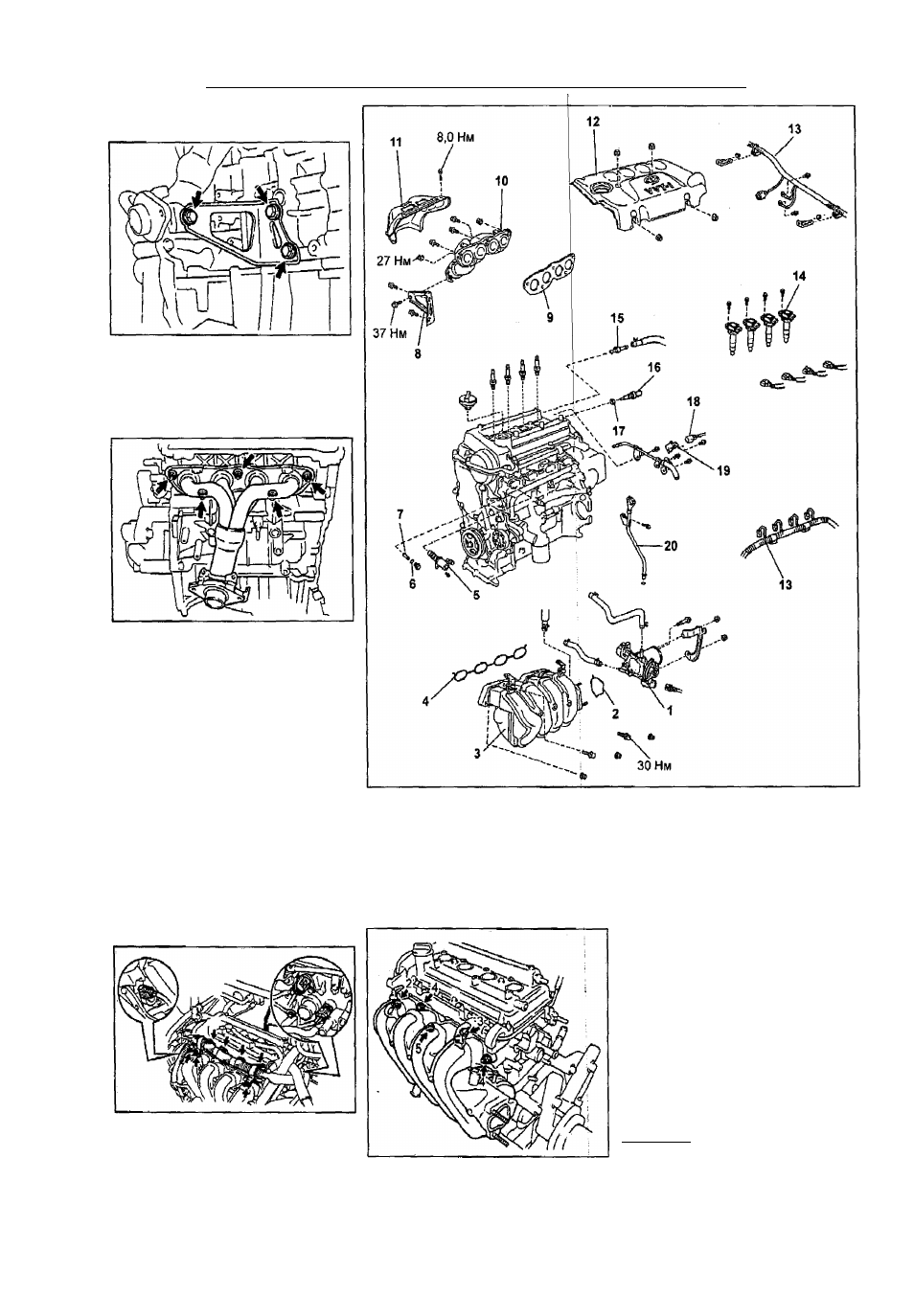

Снятие и установка головки блока цилиндров (1). 1 - корпус дроссельной
заслонки, 2, 4, 9 , 1 7 - прокладка, 3 - впускной коллектор, 5 - клапан систе­

мы УУТ, 6 - кольцевое уплотнение, 7 - масляный фильтр, 8 * стойка выпу­
скного коллектора, 10 - выпускной коллектор, 11 - теплозащитный экран,

12 - крышка головки блока цилиндров № 2 , 1 3 - жгут проводов'двигателя,
14 - катушки зажигания, 15 - клапан системы принудительной вентиляции
картера, 16 - датчик температу|эы охлаждающей жидкости, 18 - разъем

датчика положения распределительного вала, 19 • датчик положения рас­

пределительного вала, 20 - направляющая масляного щупа и щуп.

17. Снимите клапан системы принуди­

тельной вентиляции картера.

18. Снимите маслозаливную крышку.
19. Снимите крышку головки блока

цилиндров.
20. Снимите форсунки (см. главу "Сис­

тема впрыска топлива").

21. Снимите крышку цепи привода ГРМ
(см. раздел "Цепь привода ГРМ").
22. Снимите звездочки впускного и

выпускного валов.
Зафиксируйте гаечным ключом валы

за шестигранный участок и отверните
болты крепления звездочек к валам.

Поимечанив: не разбирайте зеездоч-
ку системы \/'/Т.

., „

23. Снимите распределительные валы.

14. Снимите датчик положения рас- Равномерно а несколько проходов ос-

пределительного вала.

лабьте и выверните 19 болтов креп-

15. Снимите датчик температуры ох- пения крышек подшипников распре-

лаздающеи жидкости.

:

делительных валов в последователь-

16. Снимите клапан системы \Л/Т.
