238

Кузов

2, Регулировка двери в поперечном и

вертикальном направлениях.

Ослабьте болты крепления дверных
петель к двери и отрегулируйте поло­

жение двери.

Момент затяжки......................... 26 Н'М

3. Регулировка скобы замка двери.

а) Убедитесь, что петли и тяги замка

двери отрегулированы правильно.

б) Слегка ослабьте винты крепления
скобы и, аккуратно постукивая пла­
стиковым молотком, отрегулируйте

положение скобы.

2. (Модели с электроприводом стек-

лоподъемников) При помощи отвертки

отсоедините фиксаторы и пистоны,
отсоедините разъем и снимите панель

управления стеклоподъемниками.

Примечание:

перед

использованием

обмотайте

отвертку

защитной

лентой.

3. (Модели без электропривода стек­

лоподъемников) При помощи отвертки

отсоедините фиксаторы и снимите от­

делку подлокотника.

Примечание:

перед

использованием

обмотайте

отвертку

защитной

лентой.

Разборка

1. при помощи отвертки отсоедините

пистоны, фиксаторы и снимите подло­
котник.
Примечание:

перед

использованием

обмотайте

отвертку

защитной

лентой.

4. (Модели без электропривода стек­

лоподъемников)

Снимите

ручку

управления стеклоподъемником.

5. Отверните три винта, отсоедините
пистоны и снимите отделочную па­
нель двери.

Модели с

электроприводом

стеклоподъемников

10

6. Снимите внутреннюю ручку откры­

вания двери.

а) Отсоедините фиксаторы и ручку,
как показано на рисунке.
б) Отсоедините внутренние тяги и

снимите внутреннюю ручку открыва­

ния двери.

крышку технологического

7. Снимите
отверстия.
8, Отсоедините пистон, фиксатор и
снимите внутреннюю отделку бокового
зеркала.

Модели с

электроприводом

стеклоподъемников

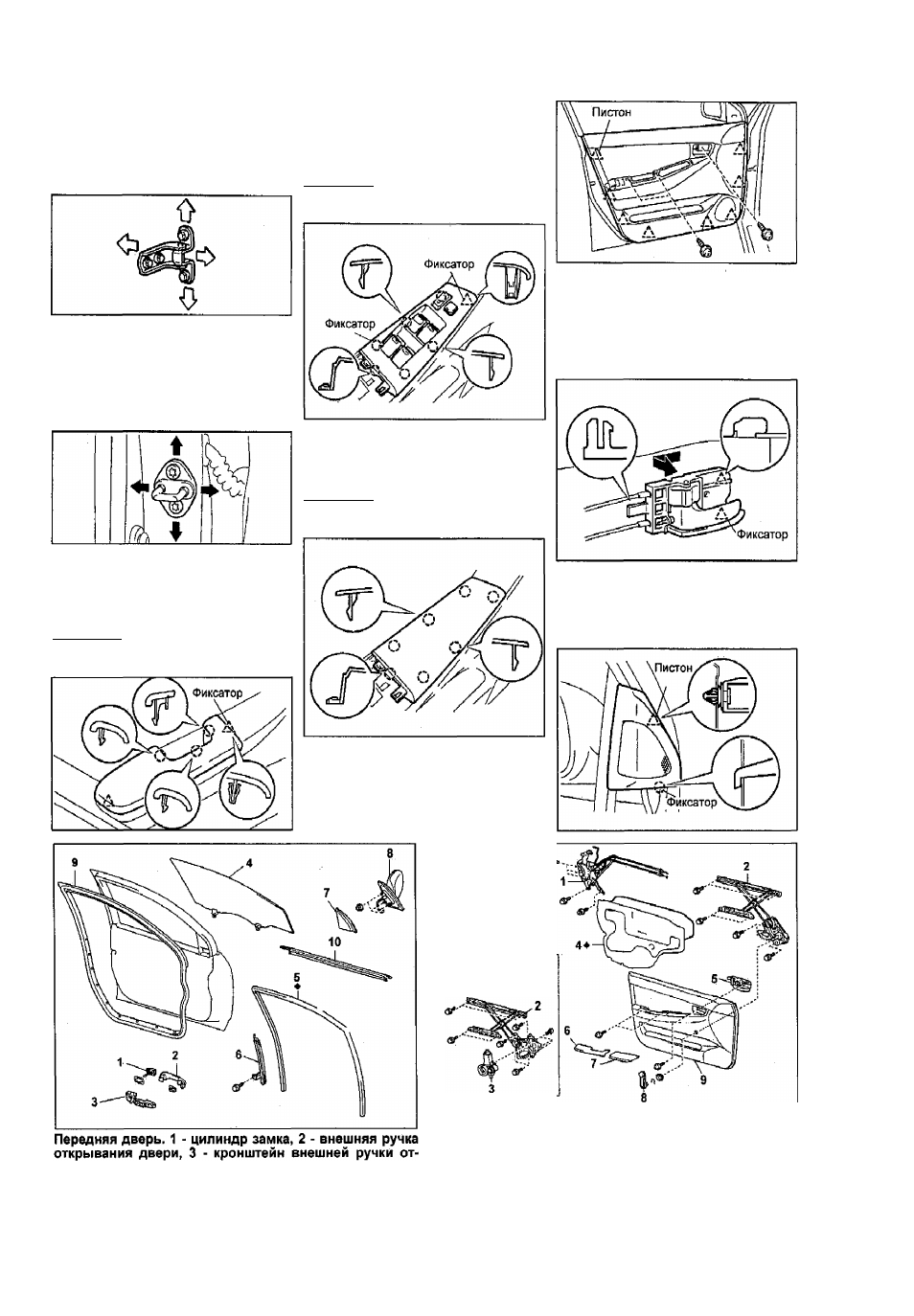

крывания двери, 4 - стекло двери, 5 - уплотнитель

стекла двери, 6 - направляющая стекла двери,
7 - внутренняя крышка бокового зеркала, 8 - боковое
зеркало, 9 - уплотнитель передней двери, 10 - молдинг

двери.

Передняя дверь (продолжение). 1 - дверной замок,

2 - механизм стеклоподъемника, 3 - электродвигатель
стеклоподъемника, 4 - крышка технологического от­

верстия, 5 • внутренняя ручка открывания двери,

6 - подлокотник, 7 - отделка подлокотника, 8 - ручка
управления стеклоподъемником (модели без электро­

привода стеклоподъемников), 9 - отделочная панель

двери, 10 - панель управления стеклоподъемниками.
