Двигатель 2ZZ-GЕ. Механическая часть

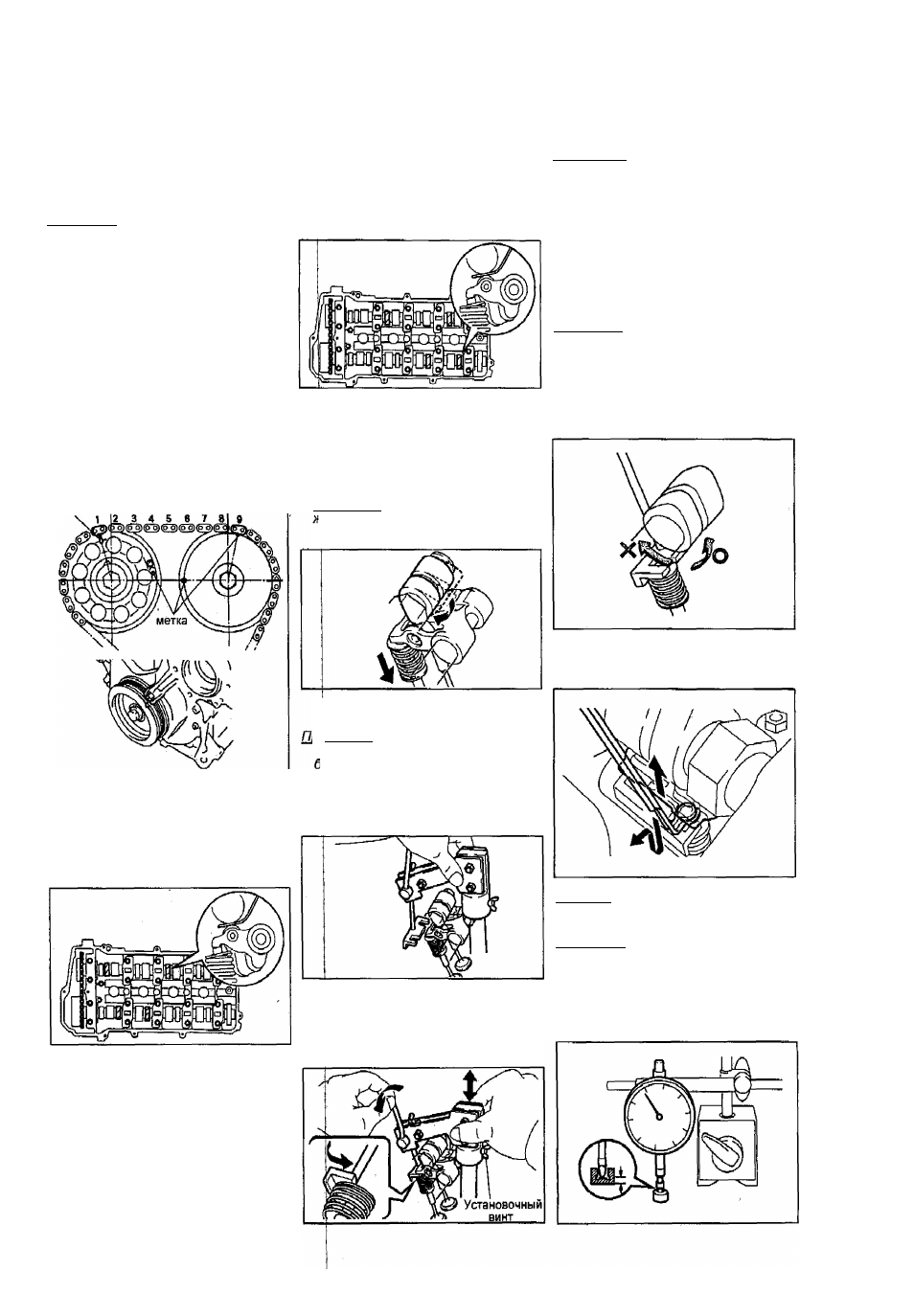

Проверка и регулировка
зазоров в приводе
клапанов
Примечание: проверка и регулировка
зазоров в приводе клапанов прово
дятся на холодном двигателе.
1. Снимите крышку №2 головки блока
цилиьндров.
2. Снимите катушки зажигания.
3. Снимите кронштейн №1 генератора.
4. Снимите крышку головки блока ци
линдров с прокладкой,
5. Снимите правую нижнюю защиту дви
гателя.
6. Установите поршень первого ци
линдра в ВМТ такта сжатия.
а) Поверните шкив коленчатого вала
и совместите его риску с меткой ”0"
на крышке цепи привода ГРМ.
б) Убедитесь, что метка на звездоч
ке распределительного вала и метка
на звездочке системы \Л/Т распо
ложены, как показано на рисунке.
Е) Поверните коленчатый вал на
един оборот (360°) и совместите
и||етки, как показано в пункте 2.
Проверьте зазоры в приводе кла
панов, показанных на рисунке, по
вторив процедуру шага (а).
метка
“1ри необходимости отрегулируйте
эр в приводе клапанов.
Установите спецприспособлеиие.
Поверните коленчатый вал так,
чтобы кулачок полностью надав
ливал на толкатель регулируемого
клапана.
цоимечание: выверните свечи за-
ивания, чтобы снизить компрес-
сЬю в цилиндрах.
Если метки находятся в положении,
отличном от указанного, проверните
коленчатый вал на один оборот и
вновь совместите метки.
7. Измерьте зазор в приводе клапанов,
а) Измерьте зазор только тех клапа
нов, которые показанны на рисунке.
- Щупом измерьте зазор между
толкателем и затылком кулачка
распределительного вала.
- Запишите значения величины за
зора, выходящего за указанные
пределы. Эти значения будут ис
пользованы позже для подбора не
обходимой величины толкателя.
Номинальный зазор в приводе клапа
нов (на холодном двигателе):
впускных..................... 0,10-0,16 мм
выпускных............ ......0,24 - 0,30 мм
Поворачивайте рычаг до тех, пор
юка седло спецприспособления не
юйдет в контакт с держателем
шапана. Зафиксируйте спецпри-
опособление установочным винтом.
Примечание:
- Зазора между держателем клапа
на и седлом спецприспособления
быть не должно.
-
Обеспечьте
отсутствие
зазора
при
установке
спецприспособле
ния, в противном случае возможна
разблокировка держателя.
- Поверните коленчатый вал так,
чтобы распределительный вал
оказался в положении, показанном
на рисунке.
Примечание:
- Обратите внимание на направле
ние
вращения
для
того,
чтобы
предотвратить
контакт
кулачка
распределительного
вала
и
вала
спецприспособления.
- Не вращайте чрезмерно коленча
тый вал.
б) Снимите регулировочную шайбу.
Поднимите рычаг коромысел и из
влеките регулировочные шайбы.
Установите спецприспособление,
<ак показано на рисунке.
мечание:
Спецприспособление не может
'|>/ть установлено до тех пор, по-
установочный винт не ослаблен.
Убедитесь, что распределитель
ный вал в том же состоянии, что и
предыдущем шаге.
Внимание: не снимайте спецприспо
соблеиие при снятых регулировочных
шайбах.
Примечание: если не хватает про
странства для снятия шайбы, пере
установите спецприспособление.
в) Определите размер новой шайбы
по формуле.
- Индикатором определите толщи
ну снятой шайбы.
