Тормозная система 215
Проверка
1. Используя линейку, измерьте тол­
щину накладок тормозных колодок.
Номинальная толщина...............10,0 мм
Минимальная толщина................1,0 мм
Заменяйте тормозные колодки, если
толщина тормозных накладок меньше
минимально допустимой или обнару­
жен неравномерный износ накладок.
2. Используя микрометр, измерьте
толщину тормозного диска.
Номинальная толщина................ 9,0 мм
Минимальная толщина........... „....8,0 мм
Замените диск, если толщина диска
меньше минимально допустимой.
3. Измерьте биение тормозного диска
на расстоянии 10 мм от наружной
кромки.
Максимальное биение............0,15 мм
Примечание: до измерения биения
тормозного дucl<a^f6eдumecь, что осе­
вой зазор подши
11 ника заднего колеса
отвечаеп^ехНич^ким условиям.
4. Из этого положения отверните ре­
гулятор на восемь зубцов.
5. Установите заглушку.
Регулировка рычага
стояночного тормоза
1. Поддомкратьте заднюю часть авто­
мобиля.
2. Отрегулируйте зазор мевду колод­
ками и тормозным диском.
3. Установите задние колеса.
Момент затяжки........................103 Н м
4. Проверьте величину хода рычага
стояночного тормоза. Затяните рычаг
стояночного тормоза до упора и со­
считайте количество щелчков храпо­
вого механизма.
Перемещение рычага стояночного
тормоза при усилии
нажатия 196 Н................. 6-9 щелчков
При необходимости отрегулируйте ход
рычага стояночного тормоза.
а) Снимите отделочную панель.
б) Ослабьте контргайку и, вращая
регулировочную гайку, отрегулируй­
те ход рычага.
4. Если необходимо, отрегулируйте
биение диска.
а) Снимите скобу суппорта.
б) Отверните колесные гайки и сни­
мите диск.
в) Повторно установите диск, по­
вернув его на 1/4 часть оборота от
первоначального положения на сту­
пице, измерьте биение диска во
всех вариантах установки. Выберите
минимальное значение из получен­
ных. Сравните его с максимально
допустимым.
г) Если полученное значение мень­
ше, установите диск в этом положе­
нии. установите скобу суппорта и
затяните болты крепления.
Момент затяжки......................... 47 Н м
д) Если полученное значение боль­
ше, замените диск и повторите пунк­
ты (в) и (г)).
Стояночный тормоз
Регулировка зазора
между колодками
и тормозным диском
1 Временно закрепите тормозной
диск колесными гайками.
2. Снимите заглушку регулировочно­
го отверстия.
3. Поворачивайте регулятор до пре­
кращения вращения ступицы.
в) Затяните контргайку.
Момент затяжки........... ............... 5 Н м
г) Несколько раз нажмите и отпусти­
те рычаг стояночного тормоза.
д) Убедитесь, что задние колеса
вращаются свободно.
е) Убедитесь, что ход рычага стоя­
ночного тормоза соответствует но­
минальному.
Снятие и установка
Примечание:
- Установку проводите в порядке,
обратном снятию.
- Перед установкой нанесите спе­
циальную
консистентную смазку
для тормозных механизмов на
места, указанные на соо/леетс/т?-
вующем рисунке ’’Стояночный
тормоз".
- После установки убедитесь, что
элементы
установлены в соот­
ветствии с рисунком "Распо­
ложение элементов стояночного
тормоза".
- После установки заполните бачок
тормозной жидкостью, прокачайте
тормозную систему и \^едитесь в
отсутствии утечек.
Тип тормозной жидкости.... SAE J1703
или FMVSS 116 DOT3 или DOT4
1. Поддомкратьте автомобиль и сни­
мите заднее колесо.
Момент затяжки....................... 103 Н м
2. Снимите суппорт с тормозного диска.
3. Снимите тормозной диск.

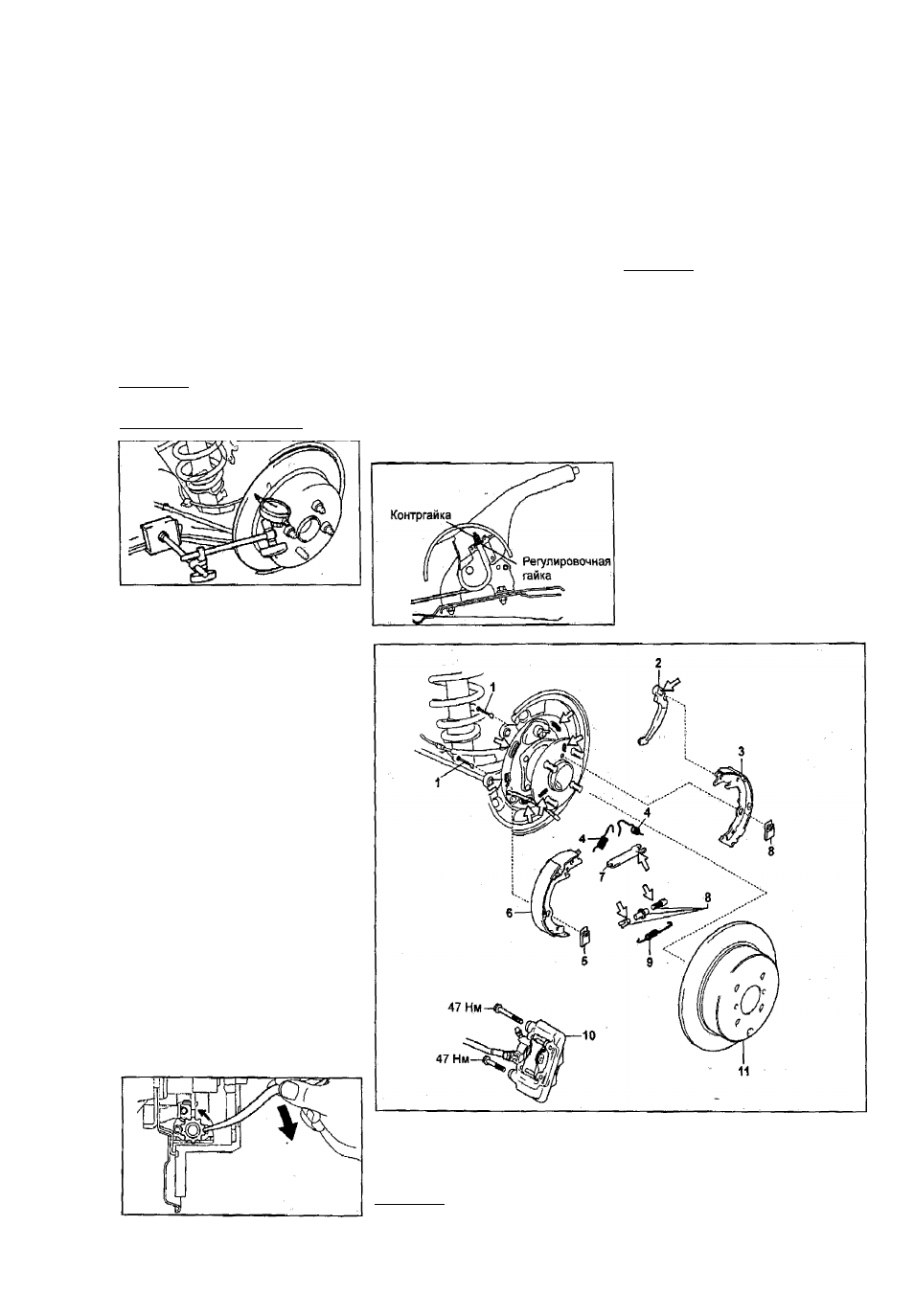

Стояночный тормоз. 1 • держатель колодки, 2 - рычаг стояночного тормо­
за, 3 - задняя тормозная колодка, 4 - возвратная пружина, 5 - пружина
держателя колодки, 6 - передняя тормозная колодка, 7 - распорная пла­
стина колодок, 8 - регулятор, 9 - пружина, 10 - тормозной механизм в сбо­
ре, 11 - тормозной диск.
Примечание: при сборке на детали, указанные стрелками^ нанесите
специальную консистентную смазку для тормозных механизмов.
