Тормозная система

211

2. Проверьте пластинчатые вкладыши.

а) Очистите специальной жидкостью
вкладыши и места их установки.
Убедитесь, что вкладыши находятся

в нормальном состоянии.
б) После установки пластинчатых
вкладышей убедитесь, что они не
выпадают.

3. Измерьте толщину тормозного диска.
Номинальная толицина:

tWZ-F£...................................20 мм

211-СЕ.................................... 23 мм

Минимальная толщина:

тг-РЕ...................................... 22 мм

211-0Е.................................... 25 мм

Замените диск, если толщина диска
меньше минимально допустимой.
4. Измерьте биение тормозного диска

на расстоянии 10 мм от наружной
кромки.
Максимальное биение............... 0,05 мм

Если биение тормозного диска боль­
ше или равно максимальному значе­
нию, проверьте осевой зазор подшип­
ника и биение ступицы.

5. Если необходимо, отрегулируйте
биение диска.

а) Снимите скобу суппорта с пово­
ротного кулака.
б) Отверните колесные гайки и сни­
мите диск.

в) Повторно установите диск, по­
вернув его на 1/4 часть оборота от
первоначального положения на сту­
пице, измерьте биение диска во
всех вариантах установки. Выберите
минимальное значение из получен­

ных. Сравните его с максимально

допустимым.

г) Если полученное значение мень­
ше, установите диск в этом положе­
нии, установите скобу суппорта и

затяните болты крепления.
д) Если полученное значение боль­

ше, замените диск и повторите пунк­

ты (в) и (г)).

Задние барабанные
тормоза

Снятие

1. Удалите пробку смотрового отвер­

стия и проверьте через него толщину
накладок тормозных колодок.

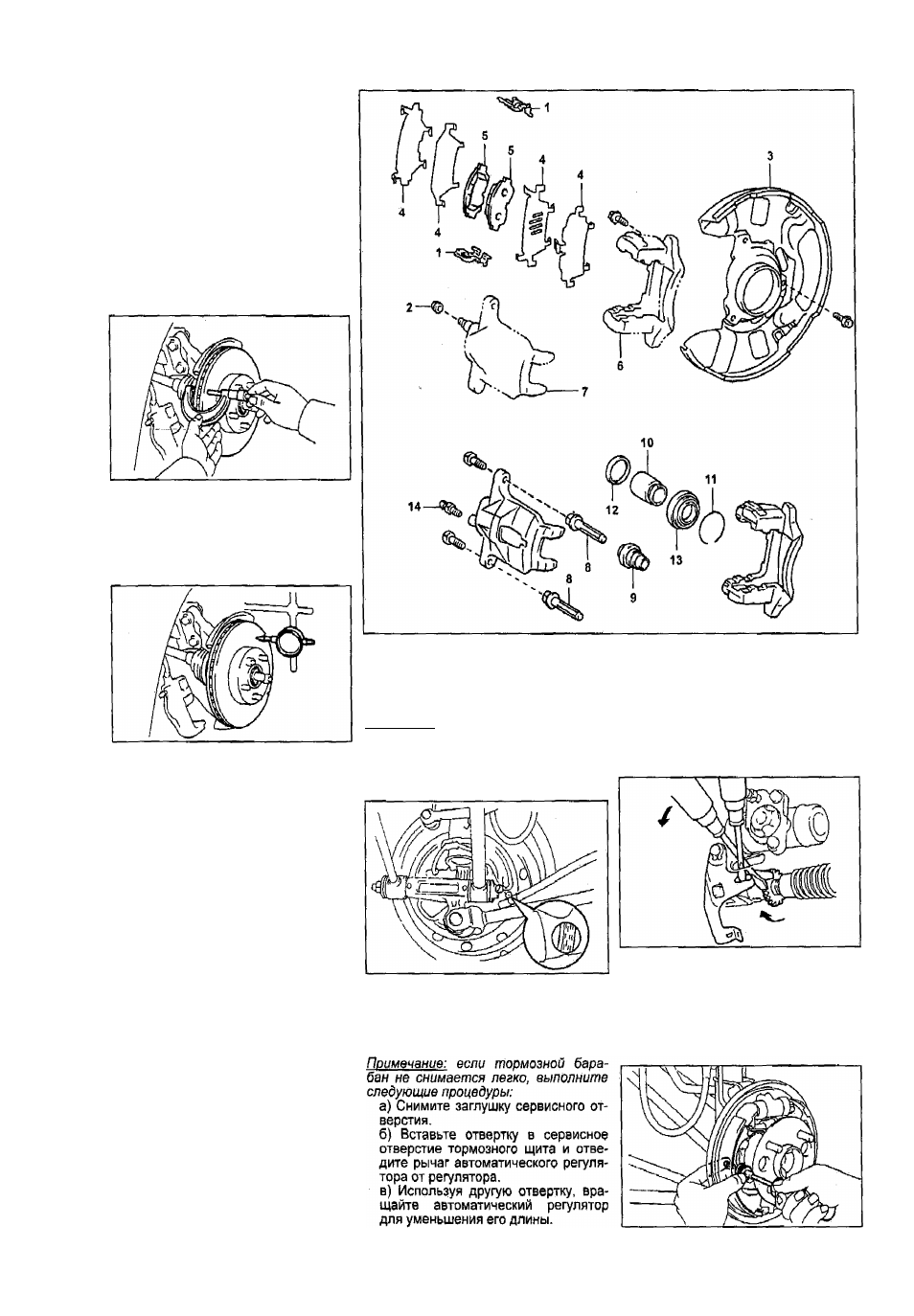

Передние тормоза (кроме 272-ОЕ). 1 - удерживающий пластинчатый вкла­

дыш,

2

- колпачок штуцера прокачки, 3 - защитный кожух, 4 - антискрипная

прокладка, 5 - тормозная колодка, 6 - скоба суппорта, 7 - суппорт в сборе,

8 - направляющий палец, 9 - пылезащитный чехол, 10 - поршень, 11 - сто­

порное кольцо, 12 - манжета, 13 - чехол, 14 - штуцер прокачки.

Примечание: при сборне на детали, уназанные стрелками, нанесите:

^ -

консистентную

смазку,

^ -

специальную смазку для тормозных механизмов.

Минимальная толщина.......... ......1,0 мм

Если толщина накладок меньше ми­
нимально допустимой, замените тор­

мозные колодки.
2. Снимите заднее колесо.
3. Снимите тормозной барабан.

4. Снимите переднюю тормозную ко­
лодку.

а) Используя специнструмент, отсо­
едините возвратную пружину.
б) Используя специнструмент, сни­

мите пружину держателя, седла
пружины и держатель.
