198

Рулевое управление

д) Отверните четыре болта и сними­
те продольную и поперечную балки

в сборе с рулевым механизмом.

^6. (Модели4WD}

Снимите кронштейны стабилизатора
поперечной устойчивости.

М. (Модели 4]А/0)

Снимите продольную и поперечную
балки в сборе.

а) Отверните два болта и отсоеди­

ните переднюю опору силового аг­
регата.
б) Отверните два болта и отсоеди­
ните продольную балку.
в) Отверните три гайки и отсоедини­

те заднюю опору силового агрегата

от поперечной балки.

г) Отверните болты крепления руле­
вой рейки к поперечной балке.

д) Снимите продольную и попереч­

ную балки в сборе.

18. (Модели 4)А/0)

Снимите рулевой механизм в сборе.

19. Снимите крышку отверстия под

рулевую колонку.
20. Снимите промежуточный вал.

а) Нанесите установочные метки на
промежуточный вал и вал рулевой
колонки.

^2

Модели с ЭУР

- - . V

Модели

С

ГУР

тип 1

Модели с ГУР

тип

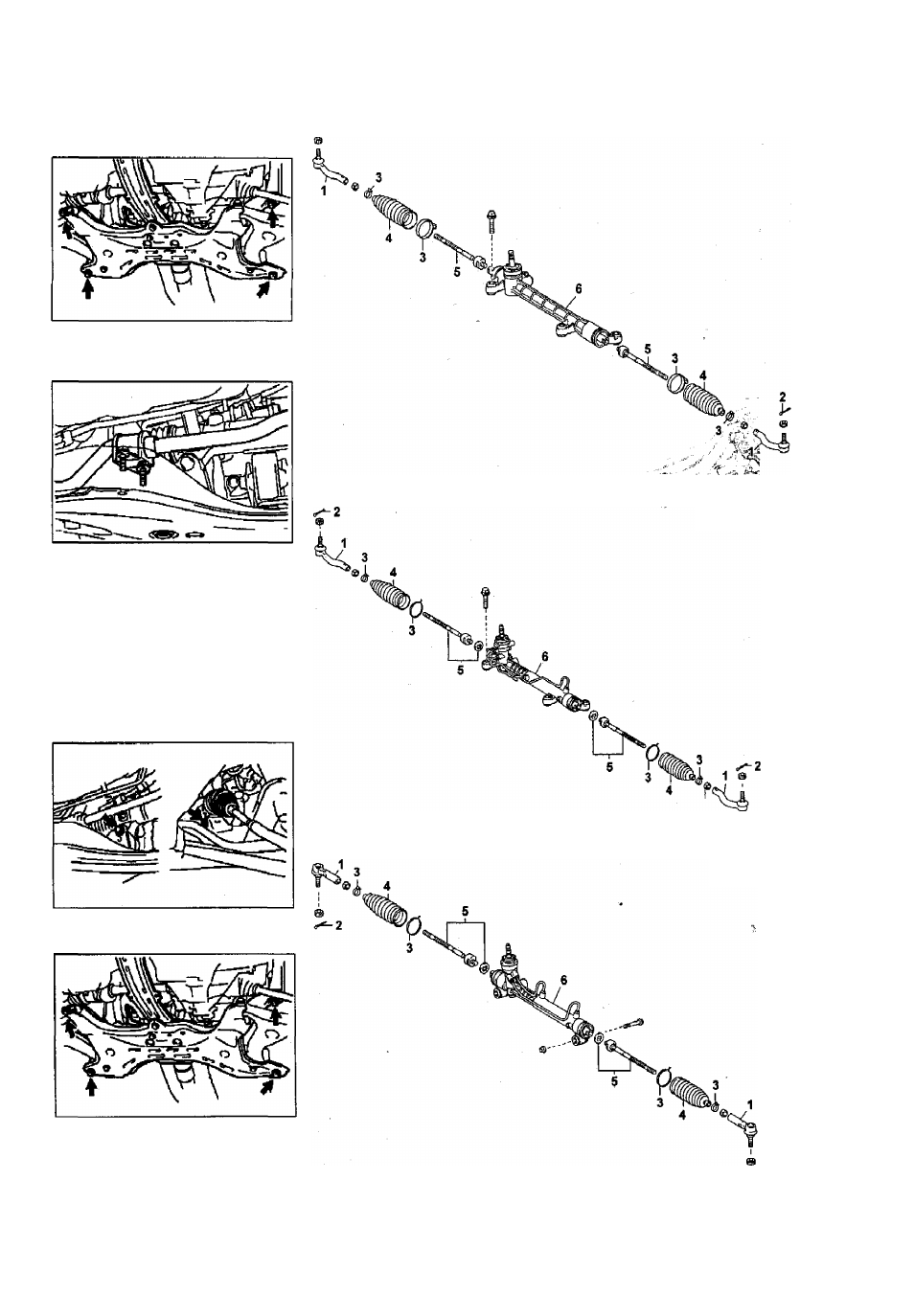

Рулевая рейка. 1 - наконечник рулевой тяги, 2 - шплинт, 3 - хомут, 4 - че­
хол, 5 - рулевая тяга, 6 - рулевая рейка в сборе.
