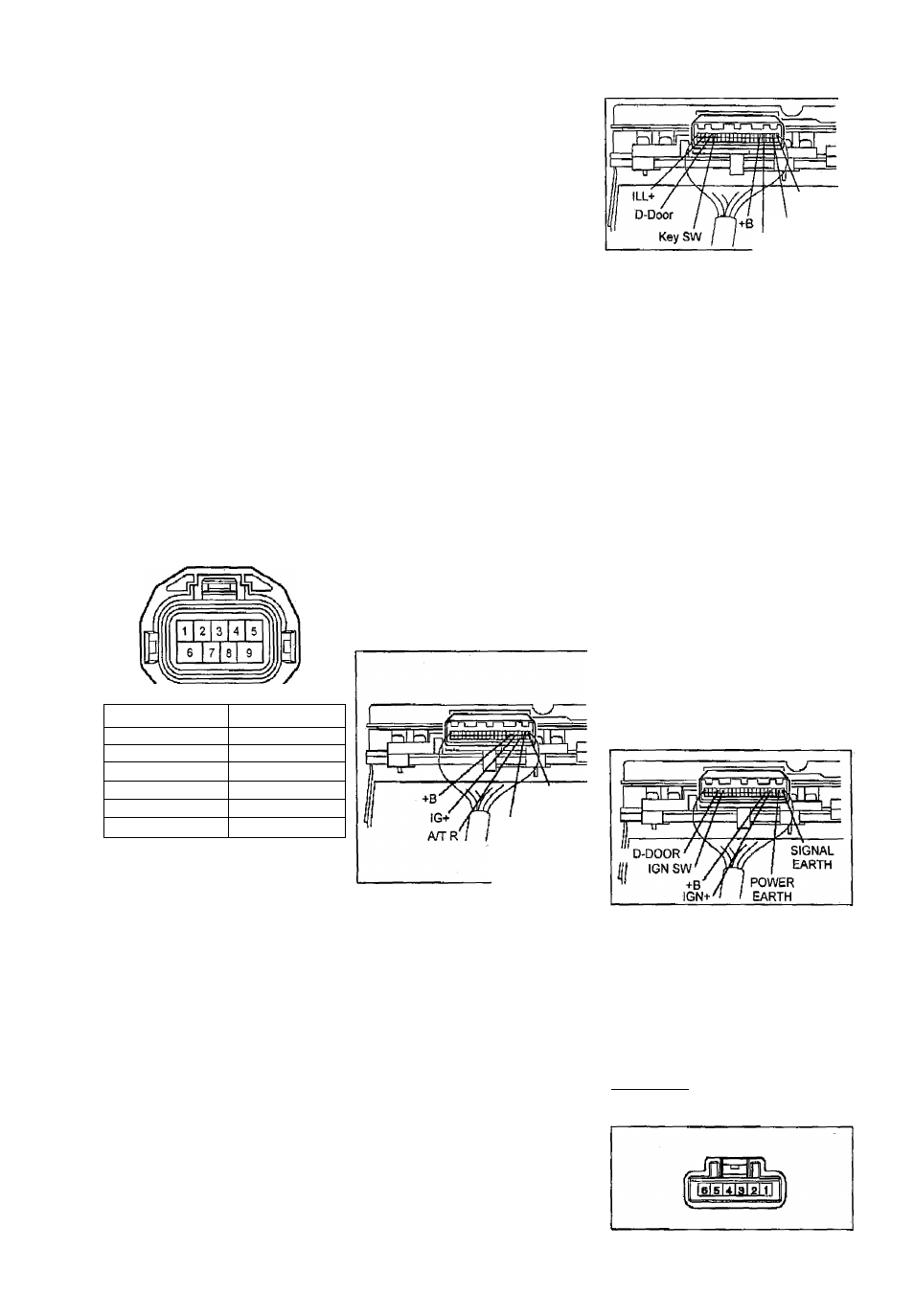

Электрооборудование кузова 207
2. Проверьте индикатор низкого уров­
ня топлива,
а) Отсоедините разъем от датчика
уровня топлива.
о) Включите зажигание, проверьте
что индикатор загорелся.
Проверка индикатора
температуры
охлаждающей жидкости
1. Проверка работы.
а) Отсоедините разъем от датчика
температуры.
б) Включите зажигание. Убедитесь,
что стрелка находится в положении
"COOL".
в) Замкните выводы разъема датчи­
ка температуры охлзадающей жид­
кости со стороны проводки.
г) Включите зажигание, Убедитесь,
что стрелка перемещается в поло­
жение "НОТ".
Проверка индикаторов
положения селектора АКПП
1. Отсоедините разъем от выключате­
ля запрещения запуска.
2. Включите зажигание.
3. Соединяя выводы, указанные в
таблице, проверяйте работу соответ­
ствующих индикаторов комбинации
приборов.
2. Запустите двигатель и убедитесь,
что индикатор погас.
3. Отсоедините разъем от датчика
аварийного давления масла.
4. Включите зажигание, замкните на
массу вывод разъема датчика и убе­
дитесь, что индикатор горит.
Проверка датчика аварийного
давления масла
1. Проверьте наличие проводимости
между выводом датчика и массой при
неработающем двигателе.
2. Проверьте отсутствие проводимо­
сти между выводом и массой при ра­
ботающем двигателе.
Если работа отличается от описания,
замените датчик.
Проверка зуммера системы
предупреждения
при движении задним ходом
1. Проверка работы. При включенном
зажигании, переведите селектор в по­
ложение "R" и проверьте наличие
прерывистого звука зуммера.
2. Проверка цепи.
а) Снимите комбинацию приборов в
сборе.
б) Подсоедините"+" аккумуляторной
батареи к выводам "А4" (Ю+) и "А5"
(+В), аккумуляторной батареи к
выводам "А2" (масса питания) и "А1"
(масса цепи сигнала).
в) При подсоединении "+" аккумуля­
торной батареи к выводу "А23"
(АГГ К) проверьте наличие прерыви­
стого звука зуммера.
Выводы Индикатор
1-3 Р
2-3 R
5-3 N
7-3 D
4-3 2
8-3 L
Система предупреждения
о непристегнутых ремнях
безопасности
1, Проверка работы индикатора. При
включении зажигания убедитесь, что
индикатор непристегнутого ремня
безопасности мигает, если пассажир
находится на сидении, и гаснет после
пристегивания ремня.
2, Проверка цепи. Отсоедините разъем
замка ремня безопасности левого пе­
реднего сиденья (датчика непристегну­
того ремня безопасности). Включите
зажигание. Замкните выводы разъема
замка ремня безопасности левого пе­
реднего сиденья (датчика непристегну­
того ремня безопасности) и убедитесь
что индикатор мигает.
Индикатор и датчик
аварийного давления
моторного масла
проверка индикатора
1. Включите зажигание и убедитесь,
что индикатор аварийного давления
масла горит.
SIGNAL
EARTH
POWER
EARTH
Macca
(сигнал) (-)
Macca
IG+ (питание)
в) Затем подключите "+" аккумуля­
торной батареи к выводу "А18", к
выводам "А16" и "А17", проверьте,
что включился зуммер (непрерывный
сигнал).
г) Во время работы зуммера под­
ключите "+" батареи к выводу "A4".
Зуммер должен выключиться.
Проверка системы преду­
преждения об оставленном
в замке зажигания ключе
1. Проверка работы.
а) Установите замок зажигания в
положение "LOCK" или "АСС",
б) Откройте дверь водителя и про­
верьте наличие прерывистого звука
зуммера.
2. Проверка цепи.
а) Снимите комбинацию приборов в
сборе.
б) Подсоедините "+" аккумуляторной
батареи к выводу "А5" (+В). "-" ак­
кумуляторной батареи к выводам
"А2" (масса питания) и "АГ (масса
цепи сигнала).
в) Подсоедините аккумуляторной
батареи к выводам "А16" (IGN SW) и
"А17" (D-DOOR) и проверьте нали­
чие прерывистого звука зуммера.
г) При звучащем зуммере, подсое­
дините "+" аккумуляторной батареи
к выводу "A4" (IGN+) и убедитесь,
что звук зуммера прекратится.
Проверка системы
предупреждения
об оставленном освещении
1. проверка работы зуммера.
а) При включенном наружном осве­
щении и открытой двери водителя
извлеките ключ зажигания. Должен
включиться зуммер (непрерывный
сигнал).
б) Во время работы зуммера убеди­
тесь, что при любом из нижепере­
численных условий зуммер выклю­
чается:
- выключение наружного освещения
- закрытии двери водителя
- вставлении ключа в замок зажи­
гания.
2. Проверка сигнала.
а) Снимите комбинацию приборов.
б) Подключите "+" аккумуляторной
батареи к выводу "А5", к выво­
дам "А1" и "А2".
Обогреватель
заднего стекла
Проверка выключателя
обогревателя
1. Проверьте наличие проводимости
между выводами "Г и "3" разъема вы­
ключателя в нажатом положении, и
отсутствие проводимости в выклю­
ченном положении.
Примечание: между выводами "V и ”3”
подключен светодиод индикатора
включения обогревателя.
