Кузов
251
6. При ПОМОЩИ специнструмента отсо
едините четыре фиксатора и снимите
боковой дефлектор.
7. Снимите пепельницу.
8. Снимите отделку центральной кон
соли.
а) При помощи отвертки отсоедини
те шесть пистонов.
Примечание:
перед
использованием
обмотайте
отвертку
защитной
лентой.
б) Отсоедините разъем и снимите
отделку центральной консоли.
9. Снимите центральную отделку па
нели приборов.
(Модели с ручным управлением кон
диционером)
а) Переведите переключатель регу
лировки забора воздуха в положе
ние, показанное на рисунке.
б) Заклейте защитной лентой места,
показанные на рисунке.

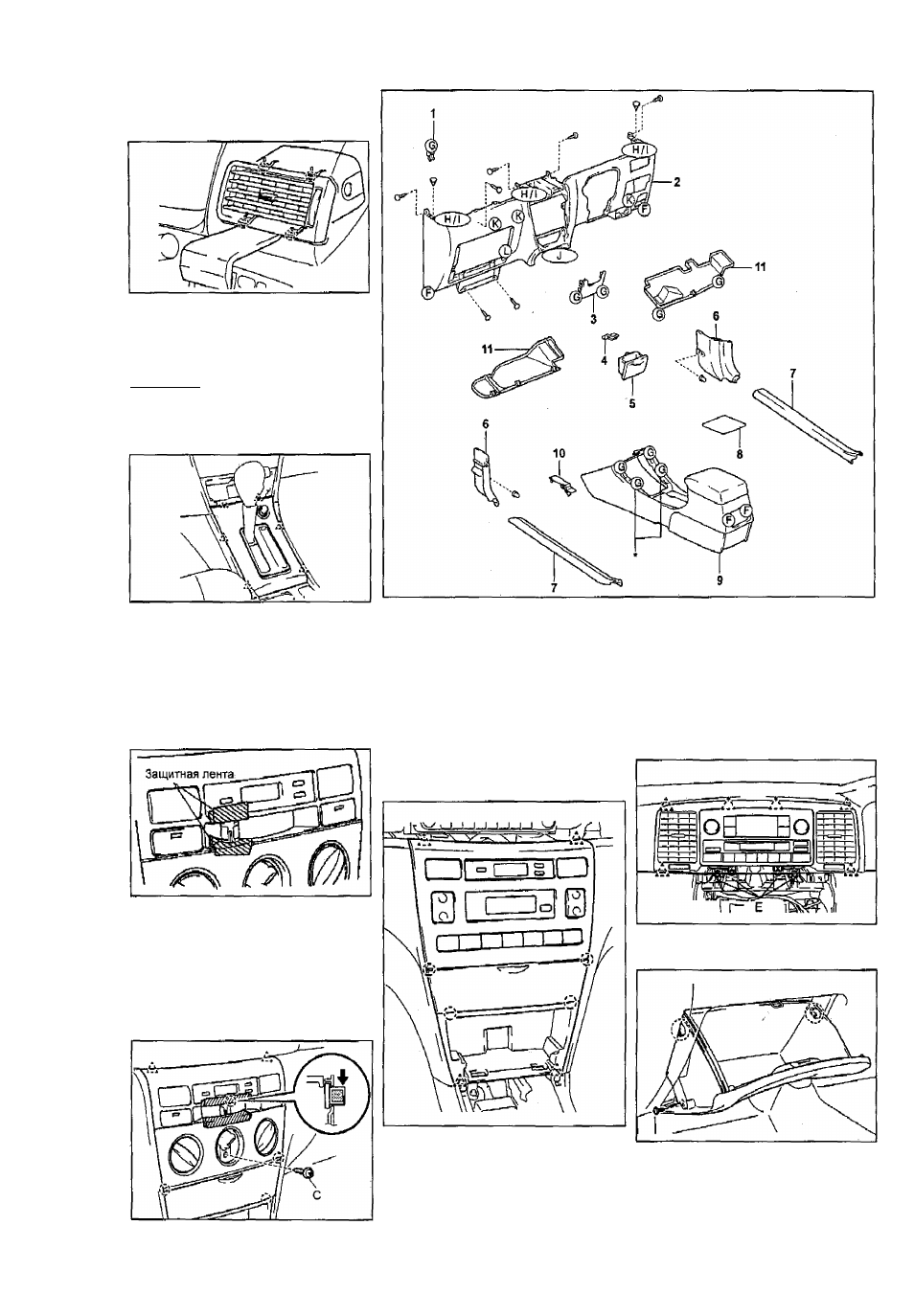

Панель приборов (продолжение). 1 - кронштейн, 2 - нижняя часть панели
приборов, 3 - нижняя отделка панели приборов со стороны водителя,
4 - пружина, 5 - дополнительный вещевой ящик, 6 - передняя боковая от
делка салона, 7 - отделка порога передней двери, 8 - коврик центральной
консоли, Э - центральная консоль, 10 - отделка отверстия рычага стоя
ночного тормоза, 11 - нижняя отделка панели приборов (хэтчбек), * - толь
ко для моделей с АКПП.
(Модели с автоматическим управле
нием кондиционером)
а) При помощи отвертки отсоедини
те четыре пистона и четыре фикса
тора и отсоедините центральную
отделку панели приборов.
б) Отсоедините шесть пистонов и
снимите магнитолу с центральными
дефлекторами в сборе.
в) Снимите рукоятку переключателя
скорости вращения вентилятора
отопителя и отверните винт (С).
г) Отсоедините четыре пистона,
пять фиксаторов и отсоедините цен
тральную отделку панели приборов.
д) Отсоедините разъемы и снимите
центральную отделку панели при
боров.
11. Отверните винт (В), отсоедините
фиксаторы и снимите вещевой ящик.
6) Отсоедините разъемы и снимите
центральную отделку панели при- 12. Снимите отделку передней стойки
боров.
(см. раздел "Отделка крыши").
10. Снимите магнитолу с центральны- 13. Снимите подушку безопасности
ми дефлекторами.
пассажира (см. главу "Система безо-
а) Отверните четыре винта (Е). пасности (SRS)").
