60

Двигатель 122-РЁ. Механическая часть

Окончательная сборка

1. Установите новую прокладку и мас-

лоприемник, заверните две гайки и

болт.
Момент затяжки...........................9 Н-м

2, Установите масляный поддон.

а) Удалите старый герметик, Будьте
осторожны, не повредите контактные
поверхности крышки коренных под­
шипников и блока цилиндров.

- Используя лезвие и скребок, уда­

лите старый герметик с контактных

поверхностей и из углублений под
герметик.
-Тщательно очистите все компо­

ненты перед установкой.

- Используя безосадочный раство­
ритель, очистите поверхности пе­
ред нанесением герметика.

Примечание: не используйте раство­

ритель,

который

может

повредить

окрашенные поверхности,

б) Нанесите свежий герметик на по­

верхность поддона, как показано на
рисунке.

Толщина герметика

4 - 5 мм

6 мм

примечания:

-

Обеспечьте

диаметр

выдавли­

ваемого герметика 4 мм.
- Детали должны быть соединены

в течение времени, указанного в
инструкции по применению герме­
тика. В противном случае герме­
тик должен быть удален и нанесен

заново.

в) Равномерно в несколько приемов
затяните 14 болтов и две гайки кре­
пления масляного поддона.

Момент затяжки........................... 9Нм

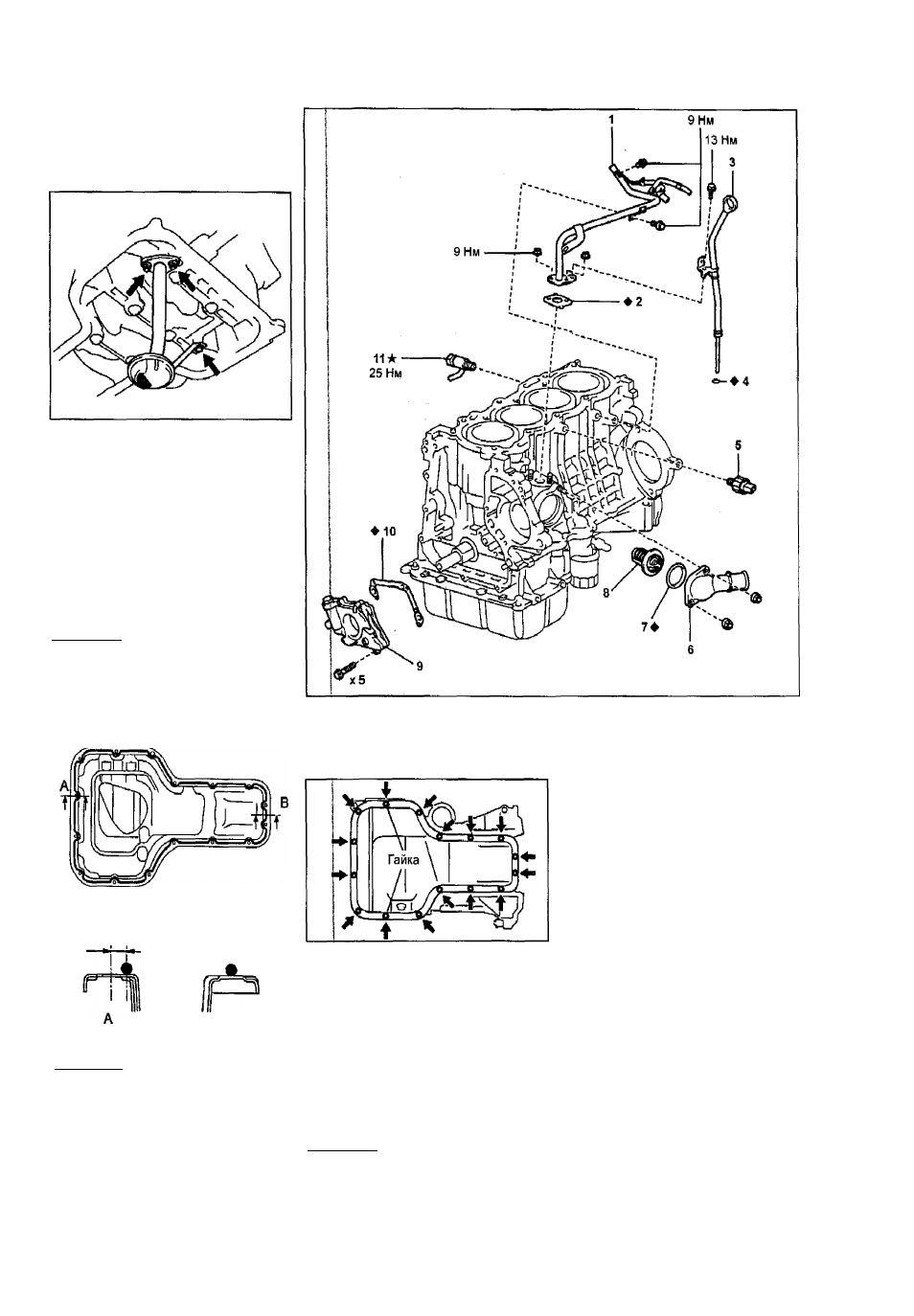

Разборка и сборка блока цилиндров (1). 1 - трубка перепуска охлаждаю­
щей жидкости, 2, 7, 10 - прокладка, 3 - направляющая масляного щупа и

щул, 4 - кольцевое уплотнение, 5 - датчик детонации, 6 - патрубок подвода
охлаждающей жидкости, 8 • термостат, 9 - масляный насос, 11 - штуцер
слира охлаждающей жидкости двигателя.

8. Установите трубку перепуска охла­
ждающей жидкости с новой проклад­
кой, заверните болт и две гайки.

Момент затяжки:

гайка..................................... 10 Н-м
болт
....................................... 9 Н м

9. Установите термостат (см. главу

"Система охлаждения").

10. Установите направляющую масля­

ного щупа и масляный щуп.

а) Установите новое кольцевое уп­

лотнение на направляющую масля­

ного щупа.
б) Нанесите мыльную воду на коль­
цевое уплотнение.
в) Подсоедините направляющую мас­

ляного щупа к верхней части масля­

ного поддона.

г) Заверните болт крепления направ­
ляющей масляного щупа.

Момент затяжки..........................13 Н-м

11. Установите головку блока цилинд­

ров (см. раздел "Головка блока ци­
линдров").

12. Установите звездочки и цепь

привода ГРМ (см. раздел "Цепь при­
вода ГРМ").

13. Снимите двигатель со стенда.

14. (Модели с АКПП) Установите ве­

дущую пластину.

а) Зафиксируйте коленчатый вал
спецприспособлением.

3. Ургановите перепускной болт мас-
лян9го фильтра.

гнт затяжки........ ............... 30 Нм

гановите масляный фильтр (см.

"Система смазки"),

гановите масляный насос (см.

"Система смазки"),

гановите штуцер слива рхлаж-
4ей жидкости двигателя.

а) [Нанесите герметик на 2 - 3 витка
резьбы штуцера.
б) Заверните штуцер.

Момент затяжки......................... 38 Н-м

Примечание: затянув штуцер необ-
ходимым моментом, поверните его
по хр5у часовой стрелки, до тех пор,

отверстие для слива не ока-

я внизу.

7. УФановите датчик детонации.
Момент затяжки......................... 44 Н м

пока

жет
