Двигатель 2ZZ-6E (‘1,8)

69

в) Отметьте краской кромку болта,
обращенную к передней части дви­

гателя (стороне, противоположной
отбору мощности), как показано на
рисунке.

г) Подтяните все болты в отмечен­
ной выше последовательности, до­
вернув их на 180'’.

д) Убедитесь, что все метки болтов

повернуты на 180° от первоначаль­
ного положения.

3. Подсоедините трубку перепуска ох­
лаждающей жидкости.
Момент затяжки.................... .....21 Н'М
4. Установите распределительные валы,

а) Установите распределительные

валы так. чтобы кулачки клапанов
первого цилиндра располагались,
как показано на рисунке.

Кулачки клапанов

^-го цилиндра^

б) Установите крышки подшипников

распределительного вала на соот­
ветствующие шейки согласно выби­

тым на них номерам, как показано

на рисунке, при этом стрелки на
крышках подшипников должны быть
направлены к передней части дви­
гателя (в сторону, противоположную

отбору мощности).

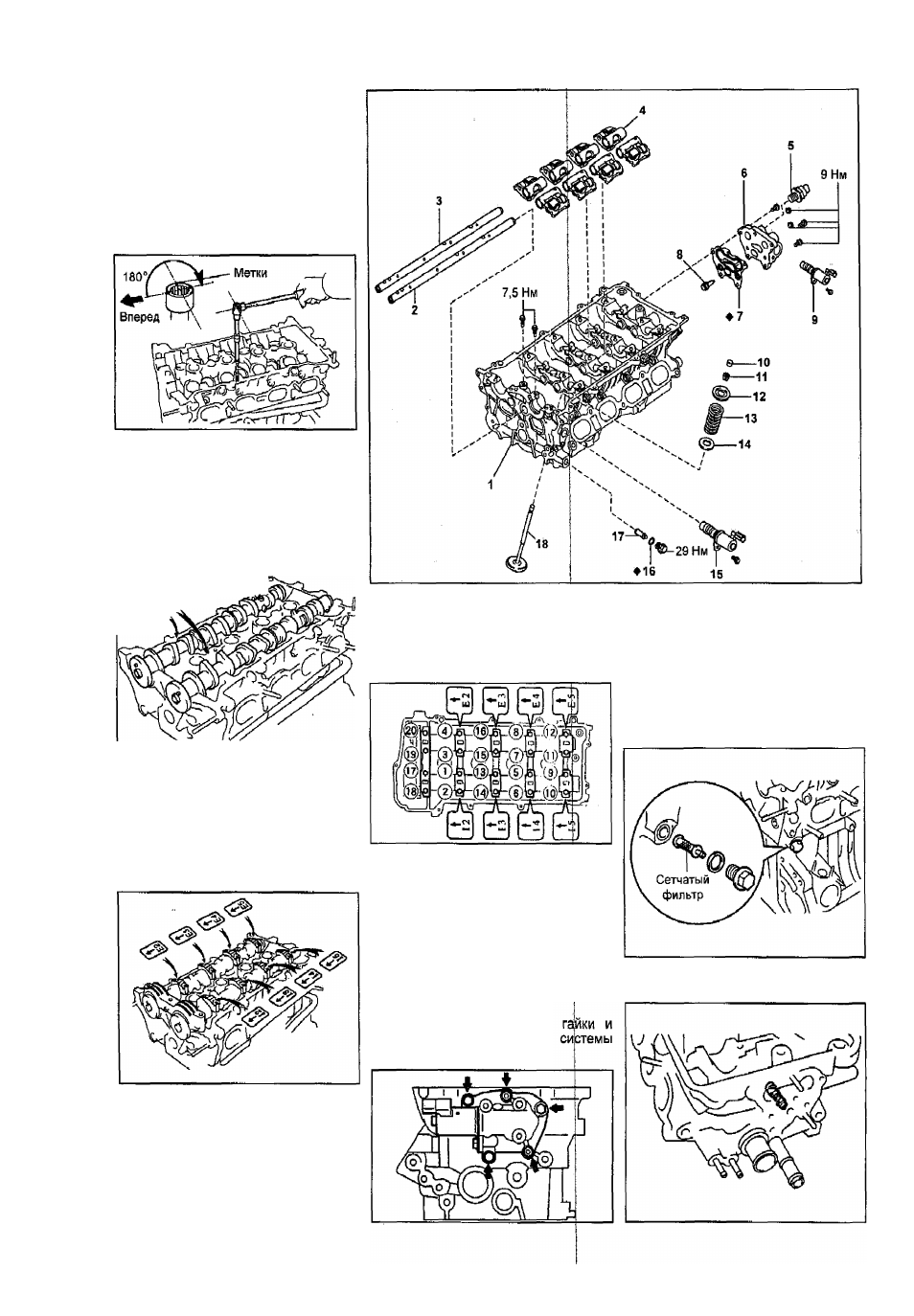

Разборка и сборка головки 6

ров,

2

-

вал коромысел №1, 3

чик давления масла, 6 - корп)|'

9

,

17 - масляный фильтр, 9 -

шайба, 11 - сухарь, 12 - тарел

14 - седло пружины клапана,

ока цилиндров. 1 - головка блока цилинд-

- вал коромысел №2, 4 - коромысла, 5 - дат-

с клапана системы \ЛГГ1, 7, 16 - прокладка,

клапан системы \Л7Ги 10 ^ регулировочная

ка пружины клапана, 13 - пружина клапана,

- клапан системы

\ЛЛГ,

18

-

клапан.

15

5. Проверьте и при необходимости от­
регулируйте зазор в приводе кла панов.
8. Установите цепь привода ГР|У {см.

выше).

Ось коромысел
и коромысла

Снятие

1. Снимите корпус клапана си!стемы

УУТ1.

Выверните три болта, две

снимите корпус клапана

с прокладкой.

2

.

Снимите

клапан

системы

УУТ.

3. Снимите масляный фильтр.

а) Выверните пробку и снимите мас­

ляный фильтр (передняя сторона).

б)

Снимите

масляный

фильтр

(задняя сторона).

в) Нанесите моторное масло на резьбу
и тыльную сторону головок болтов.
г) Установите и равномерно затяни­

те 20 болтов крепления крышек

подшипников в несколько проходов
в порядке, указанном на рисунке.

Момент затяжки болтов крепления
опорных

шеек

распределительного

вала........ ^...............................19 Н-м
