Задняя подвеска (модели 4WD)
189
Внимание: если измеренное значение
превышает
предельно
допустимое,
замените подшипник в сборе со сту
пицей.
д) Установите тормозной барабан.
е) Установите заднее колес».
Момент затяжки....................... 103 Н м
Снятие
1. Снимите заднее колесо.
2. Удерживая ось шарового шарнира
стойки при помощи торцевого ключа,
отверните гайку и отсоедините стойку
стабилизатора от
кулака.

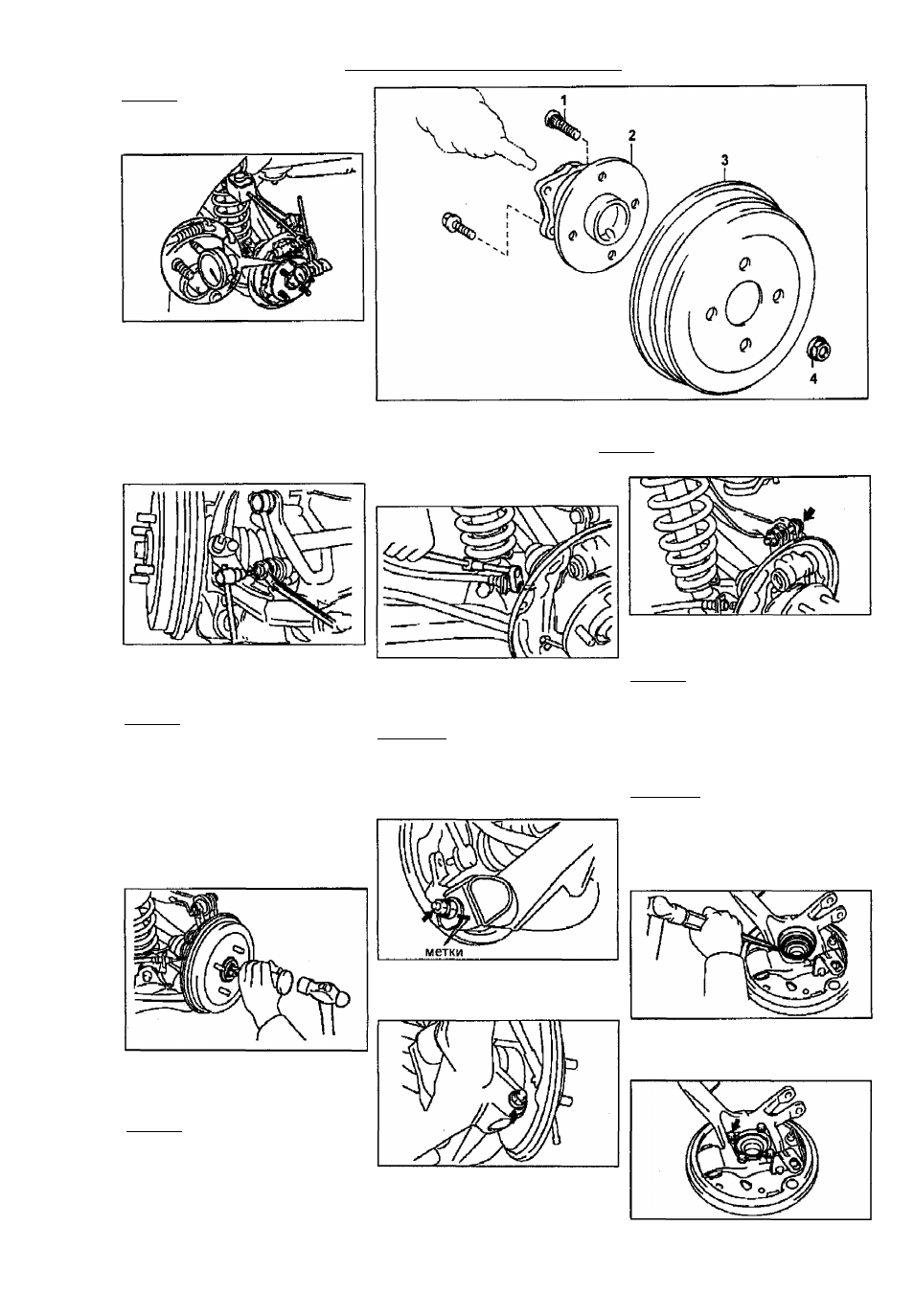

Ступица задней оси (модели 4WD). 1 - болт ступицы, 2 - ступица задней
оси, 3 - тормозной барабан, 4 - контргайка ступицы.
8. Отсоедините тормозную трубку. Внимание: зафиксируйте гайку и
а) Используя специ негру мент, отсо- вращайте болт.
едините тормозную трубку.
б) Снимите фиксатор.
3. Отверните контргайку левой ступи
цы задней оси.
а) Используя зубило и молоток, рас-
контрите контргайку ступицы.
Внимание:
-
Установите зубило на смятую
поверхность контргайки.
- Используйте подходящее зубило,
чтобы не повредить паз на при
водном валу.
-Для снятия гайки расконтрите ее
полностью.
- Будьте осторожны, не повредите
резьбовую часть приводного вала.
б) Используя специнструмент, сни
мите контргайку ступицы.
9. Отсоедините нижний рычаг задней
подвески.
а) Нанесите метки на эксцентрик ре
гулировки схождения и рычаг.
Примечание:
метки
наносятся
на
эксцентрик и на его шайбу (с обоих
сторон).
б) Отверните гайку, снимите эксцен
трик регулировки схождения и его
шайбу.
11. Постукивая по торцу приводного
вала пластиковым молотком, снимите
ступицу задней оси в сборе с кулаком.
Внимание:
- Будьте осторожны, не повредите
чехол наружного шарнира привод
ного вала.
- Будьте осторожны, не повредите
ротор датчика частоты вращения.
- Подвесьте приводной вал при по
мощи проволоки.
Примечание: если приводной вал от
ъединяется
с
трудом,
используйте
латунный стержень и молоток.
Разборка
1. Используя шлицевую отвертку и
молоток, снимите пыльник.
в) Отверните гайку, снимите болт и
отсоедините нижний рычаг задней
подвески.
4. Снимите тормозной барабан.
5. Отверните болт и отсоедините дат
чик частоты вращения заднего колеса
от кулака.
Внимание:
убедитесь
в
отсутствии
посторонних частиц в датчике и от
верстии для него.
6. Снимите тормозные колодки (см.
главу "Тормозная система").
7. Отсоедините трос стояночного тор
моза.
2. Отверните четыре болта и снимите
ступицу задней оси в сборе с подшип
ником и тормозной щит с кулака.
10. Отверните гайку, снимите болт и
отсоедините верхний регулировочный
рычаг задней подвески от кулака.
