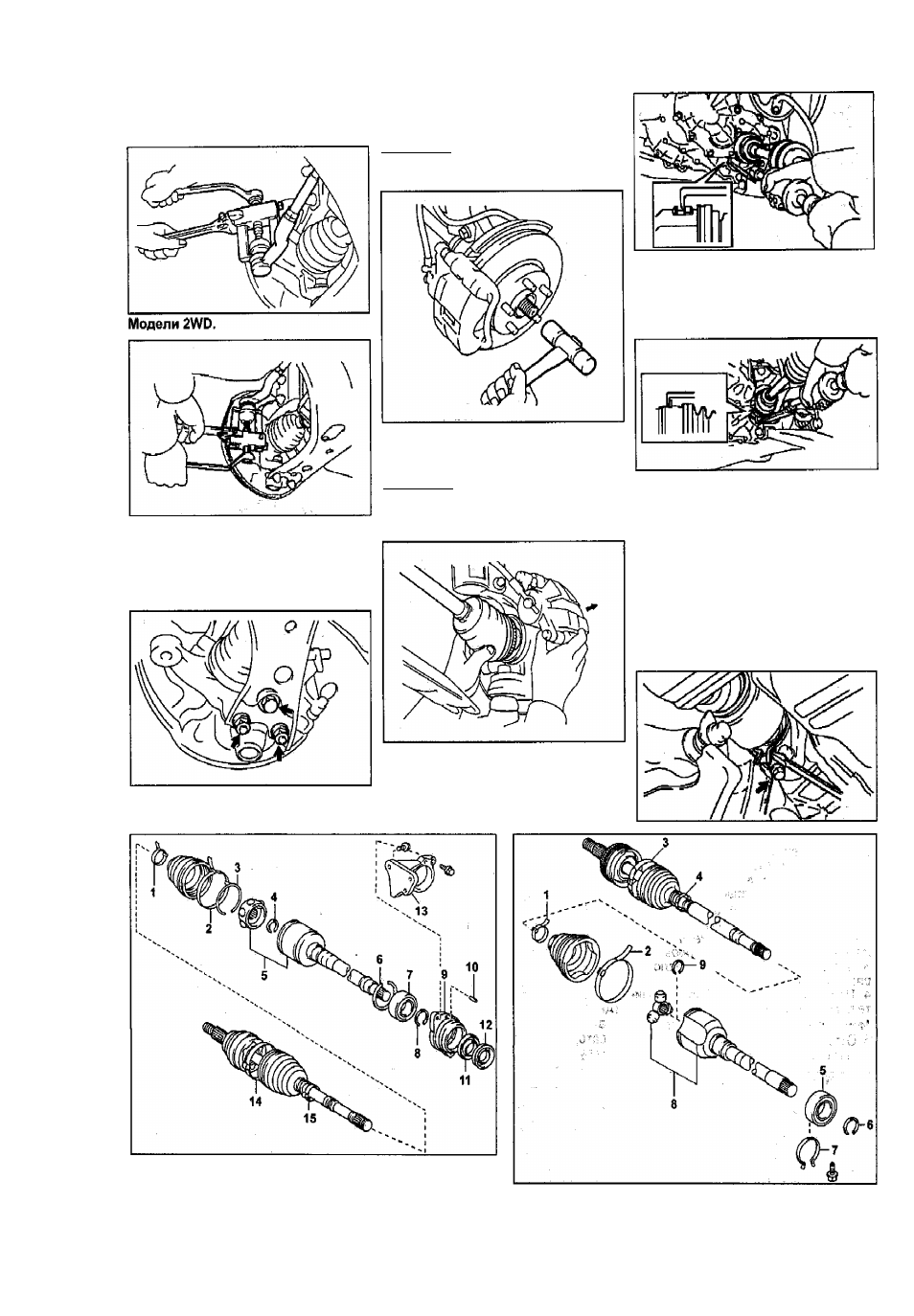

Приводные валы
159
б) При ПОМОЩИ съемника отсоеди
ните наконечник рулевой тяги от по
воротного кулака.
а) С помощью пластикового молот
ка отсоедините приводной вал от
ступицы,
Примечание:
будьте осторожны,
чтобы не повредить чехол приводно
го вала и сальник.
11. (211-ОЕ) Снимите левый привод
ной вал.
а) Снимите подкрылок.
б) С помощью спецприспособления
снимите приводной вал.
Модели
8. Отверните болт и две гайки и отсо
едините нижнюю шаровую опору от
нижнего рычага,
Шмент затяжки........................ 142 Н-м
б) Потяните ступицу от себя, как по
казано на рисунке, и отсоедините
приводной вал.
Примечание: будьте осторожны, не
повредите
зубцы
ротора
датчика
частоты вращения (ABS) lia привод
ном валу.
12. (Кроме 212-ОЕ, модели 2УУО)
Снимите правый приводной вал.
Процедура снятия Лрааого приводного
вала аналогична .процедуре снятия
левого приводного вала.
13.
(Кроме 212-ОЕ, правый вал)
Снимите правый приводной вал,
а) Снимите подкрылок.
б) С помощью отвертки удалите
стопорное кольцо.
в) Отверните болт, снимите привод
ной вал из кронштейна подшипника
приводного вала.
9. (Кроме 2ZZ-GE) Отсоедините левый
приводной вал.
10. (Кроме 222-СЕ) Снимите левый
приводной вал.
а) Снимите подкрылок.
б) С помощью спецприспособления
снимите приводной вал.
Разборка правого переднего приводного вала
(22г-СЕ). 1; 15 ■ малый хомут, 2, 14 - большой хомут,
3, 4, 6, 8 - стопорное кольцо, 5 - шарнир, 7 - подшипник, Разборка правого переднего приводного вала (кроме
9- держатель подшипника,
10 - штифт, 11,12 - пыльник, 2ZZ-GE). 1, 4 - малый хомут, 2, 3 - большой хомут,
13 - держатель подшипника.
5 - подшипник, 6, 7,9 - стопорное кольцо, 8 - шарнир.
