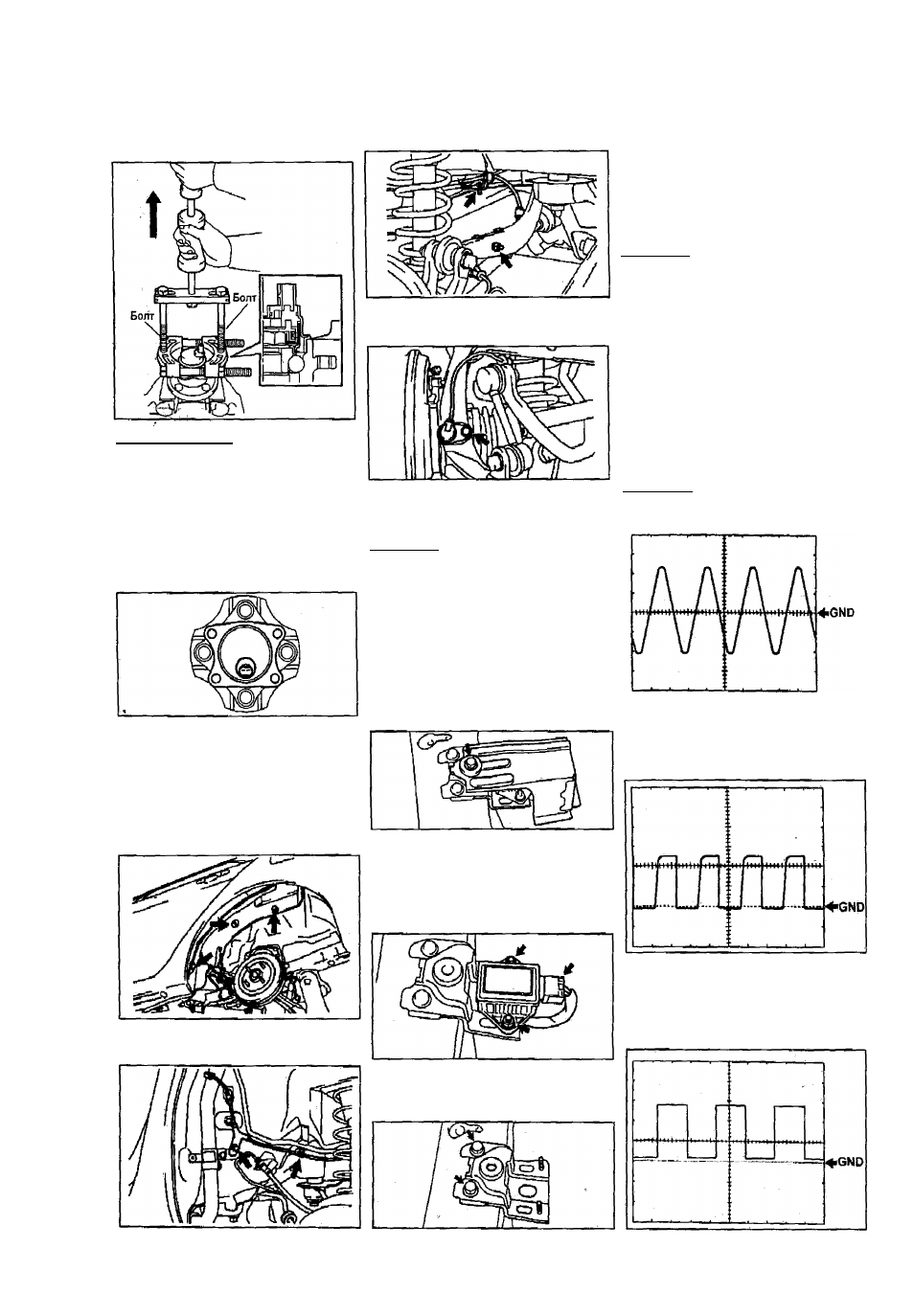

Системы ABS, ВАм EBD
231
б) С ПОМОЩЬЮ выколотки и молотка
извлеките 2 болта из ступицы.
в)
С помощью специнструмента
снимите датчик со ступицы.
5. Отсоедините жгут проводов от
кронияейна.
Момент затяжки ......................... 5 Н м
ПримёчЬнаё:
■ Нё поврефтё ловерхности рото
ра ^¡^фпупцце шрабочук? поверх-
ноа^Мща.^\-
- Еслишп пЬарёждён ротор дат^
чика,
Ъо
необходимо
заменить
ступицу,
-
При
установке
сориентируйте
датчик так, чтобы разъем нахо
дился в нижней части датчика по
сле установки на автомобиль.
6. .Отверните болт и снимите датчик.
Момент затяжки........................... В Н м
Проверка цепи ABS
Используя вольтметр, измерьте напря
жение между выводами разъема элек
тронного блока управления со стороны
жгута проводов и массой (вывод
''GND") при подсоединенном разъеме.
Сравните полученные значения с дан
ными таблицы "Напряжение на выво
дах электронного блока управления
ABS. ВА. TRC, VSC, BBD".
Примечание:
-
Перед проведением проверки
убедитесь, что напряжение акку
муляторной
батареи
составляет
1 0 - 1 4 В.
- Проверьте предохранитель "ECU-
IG" монтажного блока в салоне ав
томобиля.
- Проверки производятся при под
соединенном разъеме, со стороны
жгута проводов.
Форма сигнала между выводами ”FL+"
- "GND", "FR+" - "GND", "i
"RR+"-"GND''
Снятие и установка датчика
бокового перемещения
Примечание:
-
Установку проводите в порядке
обратном снятию.
- Моменты затяжки указаны в тек
сте.
-
После установки проведите ка
либровку датчика бокового пере
мещения.
1. Снимите сиденье водителя.
2. Отверните болт крепления и сними
те верхний кронштейн датчика боково
го перемещения.
Момент затяжки..........................21 Нм
Снятие и установка датчика
частоты вращения заднего
колеса (4WD)
1. Поддомкратьте автомобиль,
2. Снимите колесо.
Момент затяжки........... ........... 103 Нм
3. Снимите подкрылок.
4. Отсоедините фиксаторы жгута про
водов от кузова.
4. Отверните 2 болта и снимите крон
штейн.
Момент затяжки..........................21 Нм
'FR+" - "GND", "RL+" - "GND”,
Цена деления (клетки) 1 Ви2 мсек
При скорости автомобиля 30 км/ч.
Примечание: при повышении скоро
сти автомобиля уменьшается ши
рина импульса.
Форма сигнала между выводами
"SPr^”GND’^.
Цена деления (клетки) 6 В и 2 м с е к
При скорости автомобиля 30 км/ч.
3. Снимите датчик бокового переме
щения.
а) Отсоедините разъем датчика.
б) Отверните 2 гайки и снимите дат
чик в сборе с кронштейном.
Момент затяжки.........................5,5 Нм
Форма сигнала между выводами
"МЕ0"-"6Ы0".
Цена деления (клетки) 5В и 2мсек
При частоте вращения холостого
хода.
