256

Кузов

(Хэтчбек)
1. При помощи отвертки отсоедините

фиксаторы и снимите отделку порога
передней двери.

2. При помощи отвертки отсоедините
фиксаторы и снимите отделку порога
задней боковой двери.

3. Снимите передние боковые отделки

салона (аналогично седану).
4. Снимите уплотнители передних и
задних боковых дверей,
5. Снимите нижние и верхние отделки
центральных стоек (аналогично седану).
6. Снимите спинки задних сидений.
7. Снимите напольный коврик багаж­
ного отделения.
8. Снимите заднюю полку.
9. Отверните два винта и снимите от­
сек для хранения инструментов.

10. Снимите отделку порога задней

двери.

а) Отверните два болта и снимите

два крюка.

б) При помощи отвертки снимите
отделку порога задней двери.

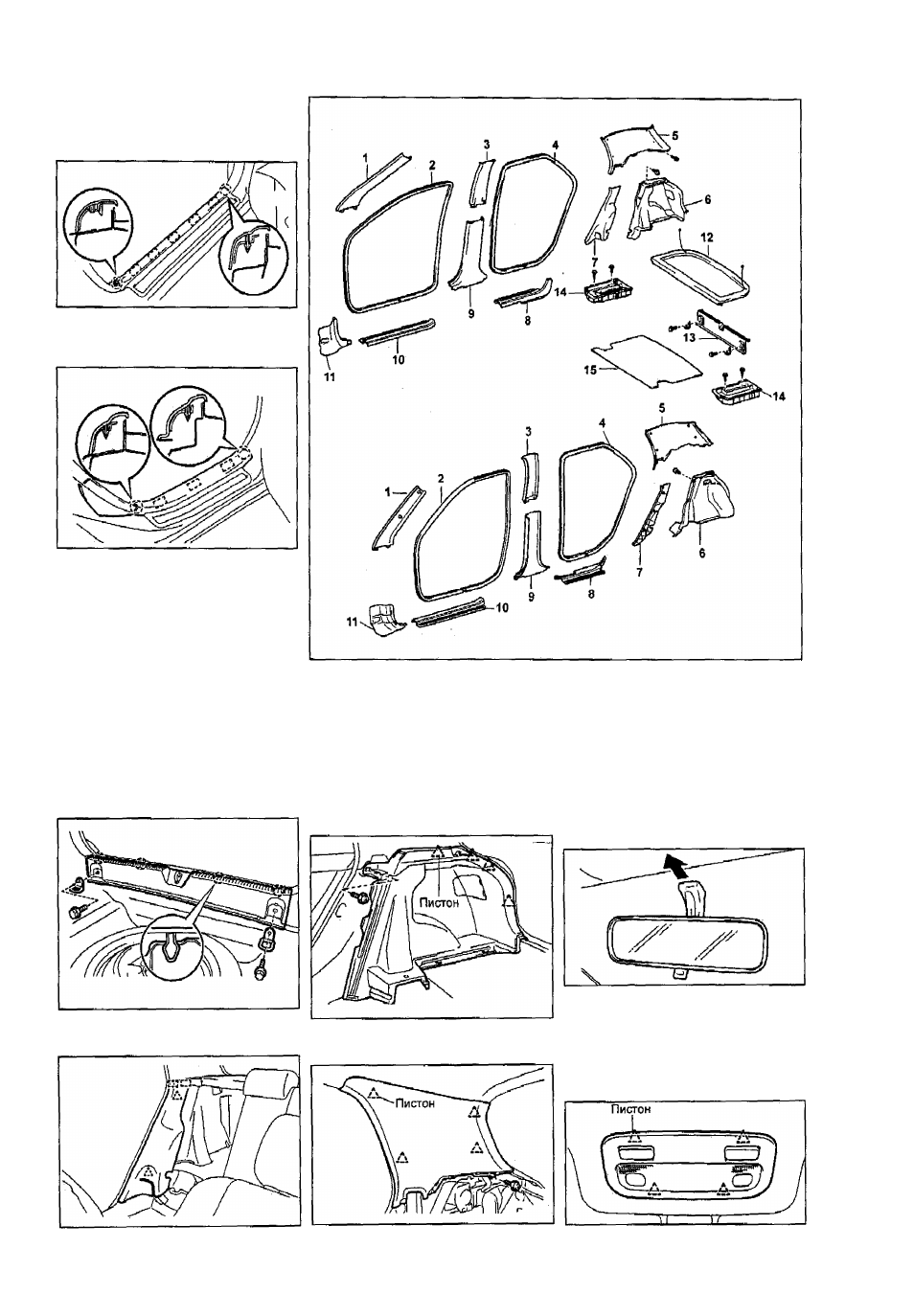

Отделка крыши (хэтчбек). 1 - отделка передней стойки, 2 - уплотнитель
передней двери, 3 - верхняя отделка центральной стойки, 4 - уплотнитель
задней боковой двери, 5 • отделка задней стойки, 6 - боковая отделка ба­
гажного отделения, 7 - задняя боковая отделка салона, 8 - отделка порога

задней боковой двери, 9 - нижняя отделка центральной стойки, 10 - от­

делка порога передней двери, 11 - передняя боковая отделка салона,

12 - задняя полка, 13 - отделка порога задней двери, 14 - отсек для хране­
ния инструментов, 15 - напольный коврик багажного отделения.

12. Отверните винт и при помощи от­
вертки снимите боковую отделку ба­
гажного отделения.

11.

При помощи отвертки снимите

заднюю боковую отделку салона.

14. Снимите отделку передней стойки

(аналогично седану).

15. Снимите внутреннее зеркало, как
показано на рисунке.

13. Отверните винт и при помощи от­

вертки снимите отделку задней стойки.

16. Отверните два винта и снимите

солнцезащитный козырек.

17. Снимите лампу местной подсветки.
(МоОели без люка)

а) При помощи отвертки снимите

лампу местной подсветки и отсо­

едините разъем.
