Система зарядки
Меры предосторожности
1. Проверяйте надежность подсоеди
нения проводов к клеммам аккумуля
торной батареи.
2. При ускоренной подзарядке батареи
отсоединяйте провода от ее клемм.
3. Не снимайте аккумуляторную бата
рею при запуске двигателя.
Проверки на автомобиле
1. Проверьте уровень электролита в
батарее.
а) Проверьте уровень электролита
{необслуживаемые батареи),
- Если уровень электролита ниже
минимума, замените батарею, или
долейте дистиллированную воду.
- Проверьте уровень электролита в
каждой из банок (обслуживаемые
батареи).
- Если уровень электролита ниже
минимума, долейте дистиллирован
ную воду,
2. Проверка плотности электролита
(обслуживаемые батареи).
а) Проверьте плотность электролита
в каждой банке.
Номинальное
значение............. 1,25 - 1,29 (при 20"’С)
Примечание: если плотность элек
тролита
не
соотеетствует
норме,
зарядите аккумуляторную батарею.
129
3. проверка напряжения аккумулятор
ной батареи.
а) Для сброса поверхностного заря
да заглушите двигатель, затем
включите зажигание (в течение 20
секунд), включите фары, вентилятор
отопителя и обогреватель заднего
стекла.
б) Выключите зажигание и все по
требители.
в)
Измерьте напряжение между
клеммами аккумуляторной батареи.
Номинальное
значение................12,5 -12,9 В (20°С)
Примечание: если напряжение ниже
нормы,
зарядите
аккумуляторную
батарею.

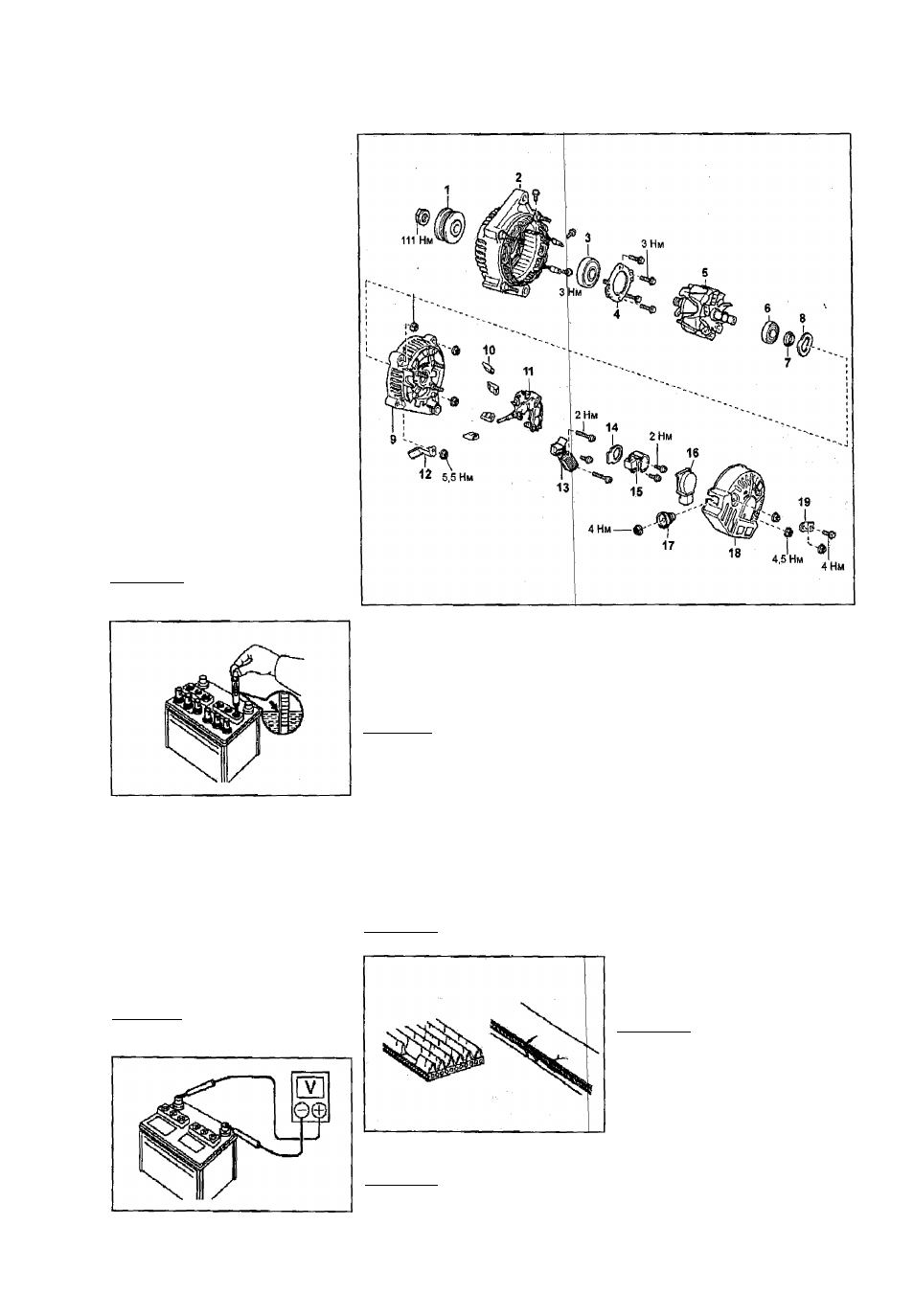

Генератор. 1 • шкив, 2 - крышки со стороны привода,
3
- передний под
шипник, 4 - держатель, 5 - рото э, 6 « задний подшипник, 7 - крышка под
шипника, 8 - шайба, 9 - корпус, 10 • изолятор вывода, 11 - выпрямитель
ный блок, 12 - держатель провода, 13 - регулятор напряжения, 14 - уплот
нительная пластина, 15 - щеткодержатель, 16 - крышка щеткодержателя,
17 - изолятор вывода, 18 - задняя крышка, 19 - Вывод.
г) Проверьте 1^вет индикатора.
Примечание: синий - норма, белый -
требуется подзарядка, красный ■ не
достаточный уровень электролита.
4. Проверьте клеммы батареи и плав
кие вставки.
а) Проверьте надежность подсоеди
нения клемм аккумуляторной бата
реи и отсутствие коррозии на них,
б)
Проверьте предохранители и
плавкие вставки.
5. Проверьте ремень привода навес
ных агрегатов.
а) Проверьте ремень на износ и по
вреждения.
Примечание: при обнаружении де
фектов замените ремень.
О X X
б) Проверьте правильность установ
ки ремня на шкивах.
Примечание: проверьте рукой внйзу
шкивов отсутствие своооднык кана
вок.
9-600
6. Проверьте проводку генератора.
7. Проверьте работу генератора.
Запустите двигатель и убедитесь в
отсртствии посторонних шумов, ис
ходящих от генератора.
8. Проверка индикатора разряда акку
муляторной батареи.
а) Включите зажигание и убедитесь,
что индикатор загорелся.
б) Запустите двигатель и убедитесь,
что индикатор погас.
Примечание: если работа индикато
ра отличается от указанной выше,
проверьте езо цепь.
9. Проверка генератора без нагрузки.
а) При наличии тестера для провер
ки генератора и аккумуляторной ба
тареи, подключайте его в соответст
вии с инструкцией изготовителя.
б) При отсутствии тестера подклю
чите вольтметр к цепи следующим
офазом:
- Отсоедините провод от вывода ге
нератора "В" и подсоедините его к
отрицательному выводу амперметра.
