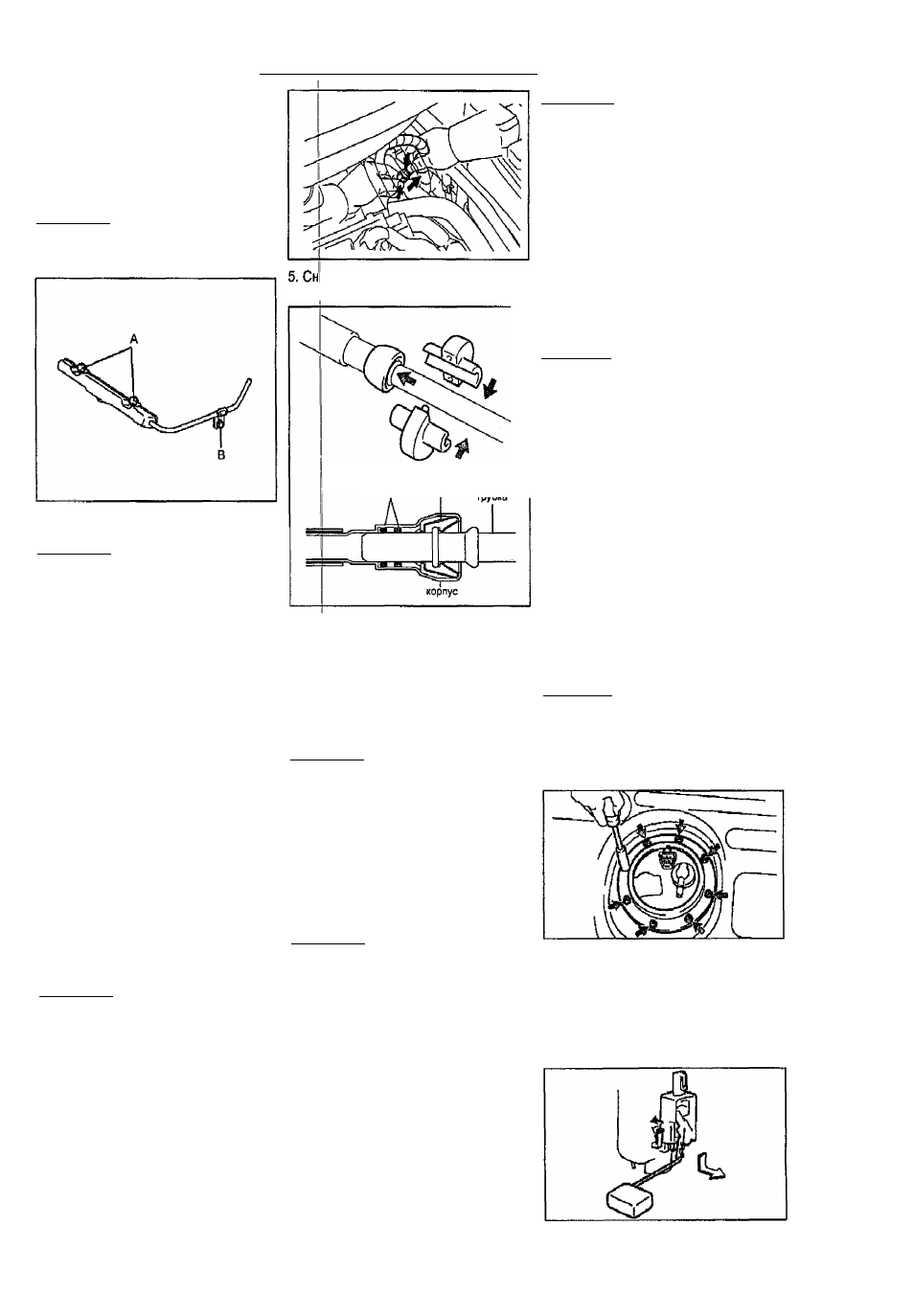

116 Система впрыска топлива (ЕР1)
2. Установите топливный коллектор.
а) Установите проставки в головку
блока цилиндров.
б) Установите топливный коллектор
с форсунками и заверните три болта
крепления.
Момент затяжки.......... 19 Н-м (болт А)
Момент затяжки............ 9 Н м (болт В)
Примечание:
- Не допускайте падения форсунок.
-
Убедитесь, что форсунки уста­
новлены надежно, без люфта.
тте топливный коллектор,
б. Отсоедините топливную трубку.
кольцевое
уплотнение держатель
3. Подсоедините топливные трубки.
а) Подсоедините топливную трубку.
Примечание:
- Перед началом работы убедитесь
в отсутствии зазрязнений на
трубке и разъеме.
- Убедитесь в надежности соеди­
нения, потянув за трубку и разъем.
б) Установите фиксатор разъема.
4. Установите крышку головки блока
цилиндров.
5. Установите катушку зажигания №1.
Момент затяжки........................... 9 Н м
6. Установите крышку №2 головки
блока цилиндров.
7. Убедитесь в отсутствии утечек топ­
лива.
Форсунки (122-РЕ, 2гг-СЕ)
Снятие
1. Сбросьте давление топлива.
2. Снимите крышку №2 головки блока
цилиндров.
3. Отсоедините проводку двигателя.
а) Отсоедините разъемы форсунок.
б) Отсоедините разъем датчика по­
ложения распределительного вала.
(222-СЕ)
в) Отсоедините шланг системы
улавливания паров топлива.
4. Отсоедините топливную трубку.
а) Снимите фиксатор разъема.
б) Отсоедините топливную трубку.
Примечание:
- Убедитесь в отсутствии загряз­
нений на разъеме и трубке. При
необходимости очистите их.
- Не используйте при этом инст­
румент.
- Если разъем "прикипел" к трубке,
сожмите держатель и возвратно­
поступательными
движениями ос­
вободите разъем.
- Убедитесь в отсутствии загряз­
нений на трубке и, при необходи­
мости, очистите ее.
-
Во избежание повреждения или
попадания посторонних частиц,
закройте отсоединенную топлив­
ную трубку пакетом.
7. Сн|1мите форсунки.
Извлеките форсунки из топливного
кол1лектора.
Установка
1. Установите форсунки.
Смажьте бензином кольцевые уп-
ло1^ения и установите форсунки в
топЬивный коллектор, поворачивая
их ^3 стороны в сторону.
Примечание:
- Убедитесь, что кольцевое уп­
лотнение не перекручено.
- Убедитесь, что форсунки без за­
едания проворачиваются в поса­
дочных местах. Если форсунки не
проворачиваются, возможна непра­
вильная установка кольцевых уп-
пофнений. Замените кольцевые
уплртнения.
2. Подсоедините топливную трубку.
Подсоедините топливный шланг к
топливному коллектору.
Примечание:
- Перед началом работы убедитесь
в ¡отсутствии загрязнений на
mpif6кe и разъеме.
- Убедитесь в надежности соеди-
нвЧия, потянув за трубку и разъем.
3. УсТ|ановите топливный коллектор.
а) ||Установите предохранительные
втулки форсунок.
б) Установите проставки в головку
6лс|ка цилиндров.
а) Остановите топливный коллектор
с фЦэрсунками.
Момент затяжки.......... 19 Н м (112-ЕЕ)
Момент затяжки.......... 29 Н-м (211-вЕ)
г) Установите фиксатор разъема.
Момент затяжки............................9 Н-м
4. Подсоедините топливную трубку.
а) Подсоедините топливный шланг к
входной трубке.
Примечание:
- Перед началом работы убедитесь
в
отсутствии загрязнений на
трубке и разъеме.
- Убедитесь в надежности соеди­
нения, потянув за трубку и разъем.
6) Установите фиксатор разъема
топливной трубки.
5. Активируйте топливный насос и убе­
дитесь в отсутствии утечек топлива.
Топливный насос
Снятие
1. Сбросьте давление топлива.
2. Снимите подушку заднего сиденья.
3. Снимите крышку сервисного люка.
4. Отсоедините трубку №2 системы
улавливания паров топлива (2\/УО).
Примечание:
- Убедитесь в отсутствии загряз­
нений на разъеме и при необходи­
мости очистите его. .
-
В быстроразъемном соединении
используются кольцевые, уплотне­
ния. Не допускайте их повреждения
или попадания загрязнещй'щ
' Не используйте инструмент при
снятии и установке. .
- Не перегибайте и не перекручи­
вайте топливную трубку.
-
После отсоединения закройте
узел пластиковым пакетом.
- Если разъем ''прикипел", то воз­
вратно-поступательными
движе­
ниями освободите его.
5. Отсоедините основную трубку топ­
ливного бака.
6. Снимите топливный насос.
а) Отверните 8 болтов и снимите
держатель.
б) Извлеките топливный насос из
бака.
Примечание:
- Не повредите фильтр топливно­
го насоса.
- Не сгибайте рычаг датчика уров­
ня топлива.
а) Снимите кольцевое уплотнение с
топливного насоса.
7. Отсоедините кронштейн №2 топ­
ливного насоса.
8. Снимите амортизатор насоса.
9. Снимите кронштейн топливного на­
соса.
10. Снимите датчик уровня топлива,
как показано на рисунке, освободив
фиксатор.
