34 Техническое обслуживание и общие процедуры проверки и регулировкй

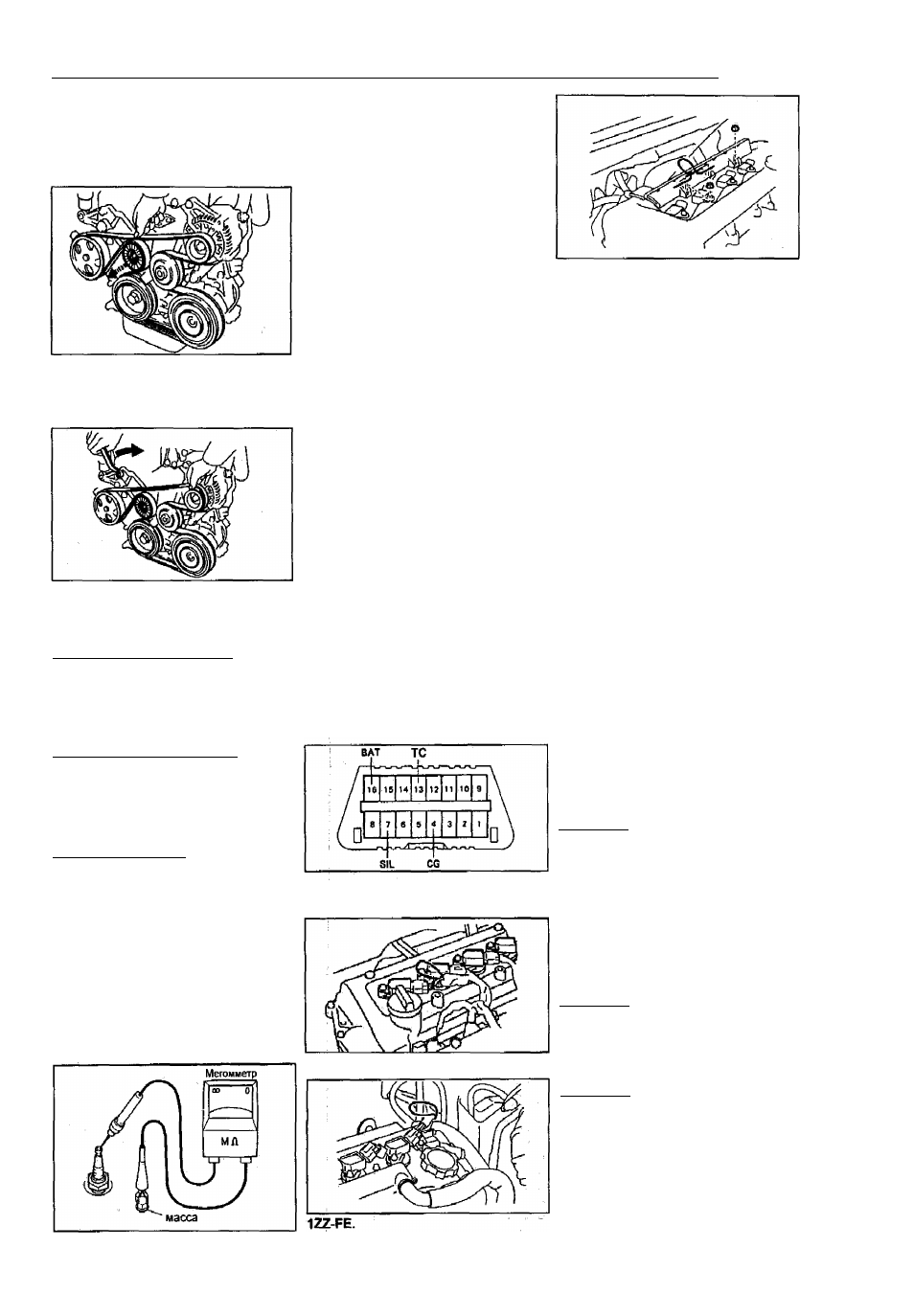

7. Проверьте натяжение ремня привода
навесных агрегатов (серия 27).
Надавливая на ремень, убедитесь, что
натяжитель работает (ролик переме
щается) и обеспечивает необходимое
натяжение ремня.
Для того чтобы заменить (снять) ре
мень, медленно переместите натяжи
тель (утапливая шток гидронатяжите
ля), как показано на рисунке.
Проверка свечей
зажигания
Примечание (обычные свечи):
- При необходимости зазор может
быть
отрегулирован
подгибанием
бокового электрода.
- Свечи могут быть очищены ме
таллической щеткой или в песко
струйном аппарате.
Примечание (платиновые свечи):
- Никогда не используйте метал
лическую щетку для очистки све
чей зажиганий такого типа.
- Никогда не пытайтесь регулиро
вать зазор свечи зажигания, быв
шей в эксплуатации.
Примечание оедакиии: фирма "Toyota“
рекомендует
производить
замену
платиновых свечей зажигания через
каждые 100000 км пробега автомо
биля. Однако с учетом эксплуатации
автомобиля и качества бензина на
территории
России,
рекомендуем
производить
замену
через
каждые
80000 км пробега автомобиля.
1 Проверьте электроды свечей зажи
гания. При наличии мегомметра из
мерьте электрическое сопротивление
изолятора.
Номинальное
сопротивление..........не менее 10 МОм
Если сопротивление меньше допусти
мого, очистите свечу.
2. Проверьте визуально состояние
свечей зажигания на предмет износа
электродов,
повреждений
резьбы
или/и изолятора. При необходимости
замените свечи зажигания.
Реком'ендуемые свечи зажигания:
1NZ-FE, 2NZ-FE:
Denso............................. K16R-U11
NGK........................... ..BKR5EYA11
1ZZ-FE:
Denso.............................K16R-U11
NGK............................. BKR5EYA11
2ZZ-GE:
Denso..............................SK20R11
NGK................................. IFR6A11
3. Проверьте зазор между электродами.
Номинальный зазор............. 1,0-1,1 мм
Максимальный зазор................... 1,3 мм
4. Очистите свечи зажигания.
Если электроды имеют следы отложе
ния влажных углеродных остатков, то
высушите их, а затем удалите подхо
дящим растворителем. Если электроды
имеют следы масла, то предваритель
но удалите их с помощью бензина.
Затем очистите свечи с помощью очи
стителя свечей, подавая воздух с
давлением не более 588 кПа (6 кг/см^)
в течение не более 20 секунд.
5. Заверните свечи зажигания.
Момент затяжки..........................16 Н>м
6.
Подсоедините
высоковольтные
провода к свечам зажигания.
Проверка угла
опёрежения зажигания
Проверка угла опережения зажигания
может
производиться
при
помощи
сканера, подсоединенного к разъему
DLC3.
1. Перемкните выводы "ТС" (13) и
"CG" (4) разъема DLC3.
2. Подсоедините стробоскоп, как пока
зано на рисунке.
1NZ-FE/2NZ-FE.
2ZZ-GE.
3. Проверьте угол опережения зажи
гания
на
холостом
ходу
(электровентилятор выключен, конди
ционер выключен).
Номинальный УОЗ:
серия NZ................................. 8-12^
1ZZ-FE....................................10-18’’
2ZZ-GE.................................... 8-12’’
4. Убедитесь, что при увеличении час
тоты вращения угол опережения зажи
гания растет.
Проверка частоты
вращения холостого
хода
проверка частоты вращения холо
стого
хода
может
производиться
при помощи сканера, подсоединенное
го к разъему DLC3.
1. Подсоедините сигнальный провод та
хометра к выводу "TAC" (9) разъема
DLC3 и проверьте частоту вращения
холостого хода (элекгровентилятор вы
ключен, диапазоны "N" или "Р" АКПП).
Номинальная частота вращения:
серия NZ (MKnn)..!. í05Cf¥5O об/мин
серия NZ (AKnn)........^ШОШВО об/мин
1ZZ-FE (МКПП)......... ^т±40 об/мин
1ZZ-FE (АКПП) 700 ±'‘50 об/мин
2ZZ-GE (МКПП)
800 Ш об/мин
2ZZ-GE (АКПП)....:.... 750£-60 об/мин
Проверка давления
конца такта сжатия
Примечание: если наблюдается не
достаточная
мощность,
повышен
ный расход масла и/или'топлива, из
мерьте давление конца сжатия.
1. Проверьте давление "конца такта
сжатия в цилиндрах,
а) Вставьте компрессометр в отвер
стие свечи зажигания.
б) Полностью откройте дроссельную
заслонку.
в)
Прокручивая коленчатый вал
стартером, измерьте давление.
Примечание: всегда используйте пол
ностью
заряженную
аккумуляторную
батарею,
чтобы
получить
частоту
вращения 250 об/мин или больше.
г) Повторите шаги с (а) по (в) для
каждого цилиндра. ^
Примечание: измерения доржяы быть
сделаны за столь короткое время,
насколько это возможно.
Давление конца такта сжатия:
серия NZ:
номинальное.. ..............£16,0 кг/см
минимальное...................1,0 кг/см^
1ZZ-FE:
г
номинальное........ ..........±3,3 кг/см^
минимальное.................. 10,2 кг/см^
