282
Элекгродбо'рудование кузо%а
Таблица. Монтажный блок под
панелью приборов.
В
Реле зажигания
Реле обогревателя заднего
стекла
Реле топливного насоса
Реле электропривода
стеклоподъемников
Реле стартера
POWER (ЗОА)
- электропривод стеклоподъемников
- электропривод люка
b DEFOG (ЗОА)
- обогреватель заднего стекла
HEATER {40А)
- кондиционер
- отопитель
1 WASH(15A)
- стеклоочистители
и стеклоомыватели
2 ECU-IG (10А)
- A B S
- электроусилитель рулевого
управления
- вентиляторы радиатора и
конденсатора
3 I GAUGE (10А)
- комбинация приборов
- указатели поворота и аварийная
сигнализация
“ системы предупреждения о
непристегнутых ремнях и
эабьпом ключе
- центральный замок
- управление двигателем
“ управление АКПП
- внутреннее освещение
- электропривод люка
- A B S
- кондиционер
резервная цепь
резервная цепь
резервная цепь
WIPER (25А)
- стеклоочистители
и стеклоомыватели
8
TAIL(15A)
- габариты и освещение
- задний противотуманный фонарь
- система предупреждения
о невыключенном освещении
- фары
- корректор фар
9 |STOP(15A)
- стоп-сигналы
- управление двигателем
- индикаторы АКПП
- A B S
10 DOOR(25A)
- центральный замок
- внутреннее освещение
- система предупреждения
- беспроводное управление
центральным замком
11 P/WÎ20A)
электропривод стеклоподъемников
12 запасной
13 АМ1 (25А)
- цепь АМ1 замка зажигания
14 ЕСи-В(7,5А)
- противотуманные фонари
- управление двигателем и АКПП
15 FOG(15A)
- передние противотуманные фары
16 [ ST(7,5A)
- комбинация приборов
- управление двигателем
- система запуска
17 А/С (25А)
- кондиционер
18 |IG2(15A)
- A B S
- система зарядки
-АКПП
- электроусилитель рулевого
управления
- управление двигателем
- зажигание
- S R S
- комбинация приборов____
19 pEF l-UP(IOA)
- управление двигателем
- обогреватель заднего стекла
20 запасной
21 |СЮ(15А)
- прикуриватель
- магнитола
- часы
- система навигации
- регулировка зеркал

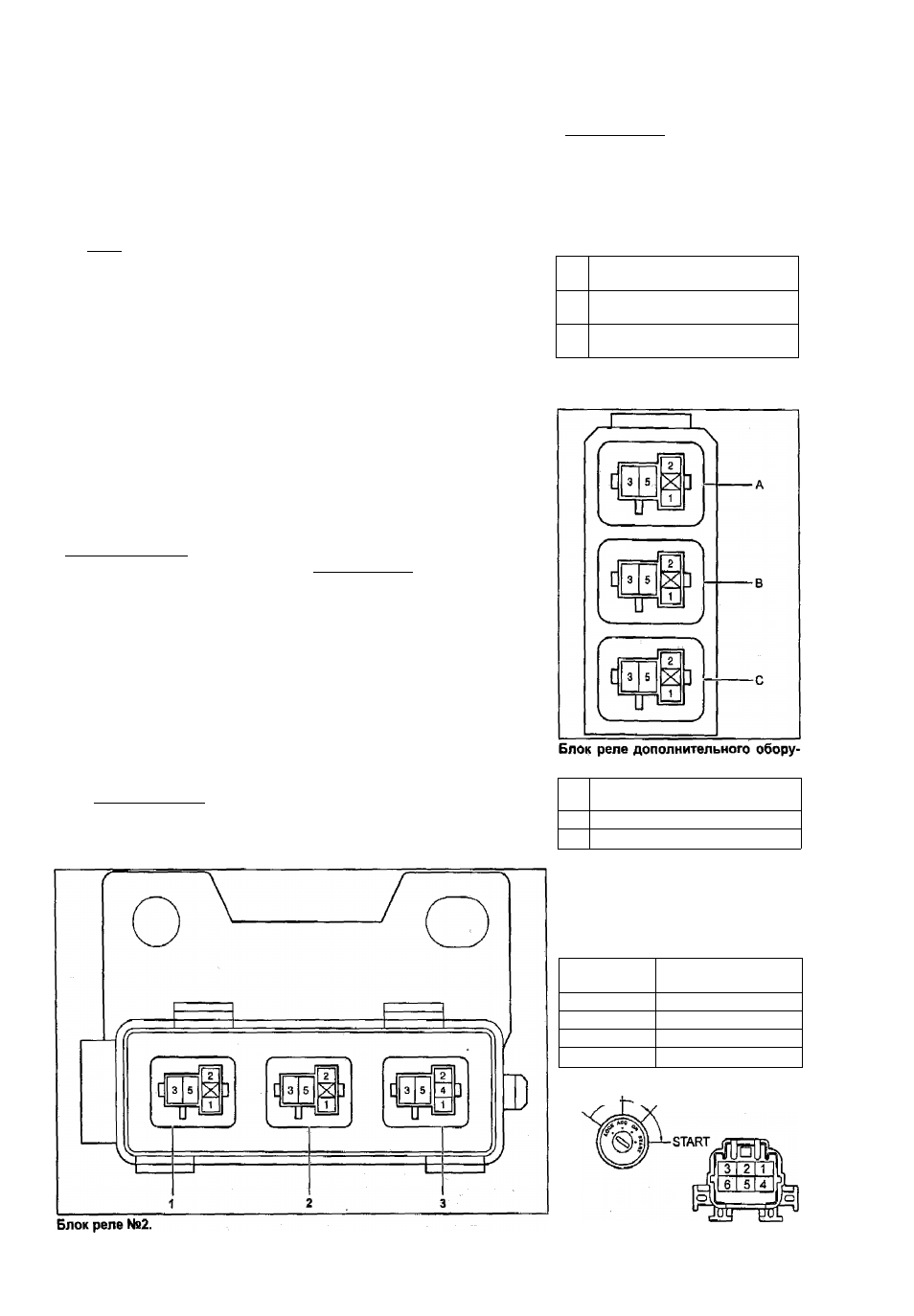

Блок реле №2
1
Реле №1 вентилятора
радиатора
2
Реле №3 вентилятора
радиатора
3
Реле №2 вентилятора
радиатора
Блок реле дополнительного
оборудования
дования.
А
Реле системы управления
ч/в холостого хода
В
Реле противотуманных фар
С
—
Замок зажигания
Проверка замка зажигания
Проверьте проводимость меящу вы
водами разъема замка зажигания во
всех положениях ключа.
Положение
ключа
Выводы
LOCK
—
АСС
1-3
ON
1 - 2 - 3 , 5 - 6
START
1 - 2 , 4 - 5 - 6
АСС
LOCK ^ ^ ON
