электрооборудование кузова
291
Регистрация нового кода
- Возможна запись до 4-х кодов.
- Существует 4 режима резистрации
нового кода:
- Режим добавление - для регист
рации нового кода с сохранением
ранее зарегистрированных; при
попытке регистрации более 4-х
кодов, ранее зарегистрированные
будут стираться, начиная с бо
лее ранних.
- Режим перезаписи - удаление
всех ранее зарегистрированных
кодов перед регистрацией новых
кодов; этот режим используется
при замене ключа или приемника.
-
Режим подтверждения служит
для вывода количества уже зареги
стрированных кодов перед регист
рацией новых.
- Режим стирания - удаление из
памяти всех зарегистрированных
кодов; используется при утере
ключа.
Регистрация проводится по следую
щей методике.
1. Выполнены следующие условия:
а) Ключ не вставлен в замок зажи
гания.
б) Дверь водителя открыта; осталь
ные двери закрыты.
в) Замок двери водителя в положе
нии "разблокировано".
2. Вставьте ключ в замок зажигания,
затем извлеките его. Повторите эту
операцию 2 раза в течении 5 секунд.
3. Закройте все двери, затем откройте
любую из дверей 2 раза.
Примечание: манипуляции пунктов 3 и
4 проведите в течение 40 с.
4. Вставьте ключ в замок зажигания,
затем извлеките его.
5. Закройте все двери, затем откройте
любую из дверей 2 раза.
6. Закройте все двери.
Примечание: все манипуляции в
пунктах 4, 5, 6 проведите в течение
40 с.
7. Поворачивая ключ в замке зажига
ния с интервалом в 1 секунду из по
ложения "ON" в "LOCK" и обратно
один, два, три или пять раз, выберите
режим регистрации кода и извлеките
ключ из замка зажигания:
1 раз - режим добавления;
2 раза - режим перезаписи;
3 раза - режим подтверждения;
5 раз - режим стирания.
Выбор режима проводите в течение
40 секунд.
Система в течение 3 секунд автома
тически заблокирует и разблокирует
замки, показывая режим регистрации
и число зарегистрированных кодов
(см. рис. "Режимы регистрации").
8. Если был выбран режим добавле
ния, перезаписи или стирания система
автоматически заблокирует и разбло
кирует замки 1, 2 или 5 раз с интерва
лом в 1 секун/^ для подтверждения
активизации выбранного режима:
1 раз - режим добавления;
2 раза - режим перезаписи;
5 раз - режим стирания.
9. Если был выбран режим подтвер
ждения, система автоматически за
блокирует и разблокирует замки с ин
тервалом в 2 секунды от 0 до 4 раз,
показывая, сколько кодов уже зареги
стрировано.
10. В течение 20 секунд нажмите
кнопку блокировки/разблокировки на
ключе на 1 - 1 , 5 секунды.
11. После этого в течение 3-х секунд
нажмите обе кнопки на ключе.
12. Через 3 секунды после отпускания
кнопки брелка система автоматически
с интервалом в одну секунду заблоки
рует и разблокирует замки один или
два раза для подтверждения получе
ния сигнала от передатчика.
1 раз - регистрация кода завершена
2 раза - регистрация не завершена.
В случае если код не был зарегистри
рован, начните перезапись кода в те
чение 40 секунд.
14. Система автоматически перейдет
в нормальный режим при одном из
следующих условий;
- Прошло более 40 секунд после
ответа системы;
- Дверь водителя была закрыта;
- Ключ был вставлен в замок зажи
гания;
- 4 кода были зарегистрированы за
один сеанс.
Примечание: при выборе режима
стирания или подтверждения рабо
та системы на этом завершается.
Для регистрации новых кодов начни
те процедуру сначала.
Электропривод
зеркал заднего вида
проверка работы
механизма складывания
Проверьте по соответствующей таб
лице работу системы складывания
при различных положениях зеркал
(ключ зажигания в положении АСС).
Режим добавления
1 с
LOCK-
unlock
LOCK-
unlock
-
Подтверждения
1 раз 2 раз
2с
2с
Перезаписи
1
С
1 с
LOCK-
1г 1
---- j LOCK-
UNLOCK-
'— UNLOCK-
Стирания
l e l e
Проверка переключателя
управления зеркалами
1. Проверка переключателя регули
ровки положения зеркал.
Проверьте наличие проводимости
между выводами разъема переключа
теля по таблице.

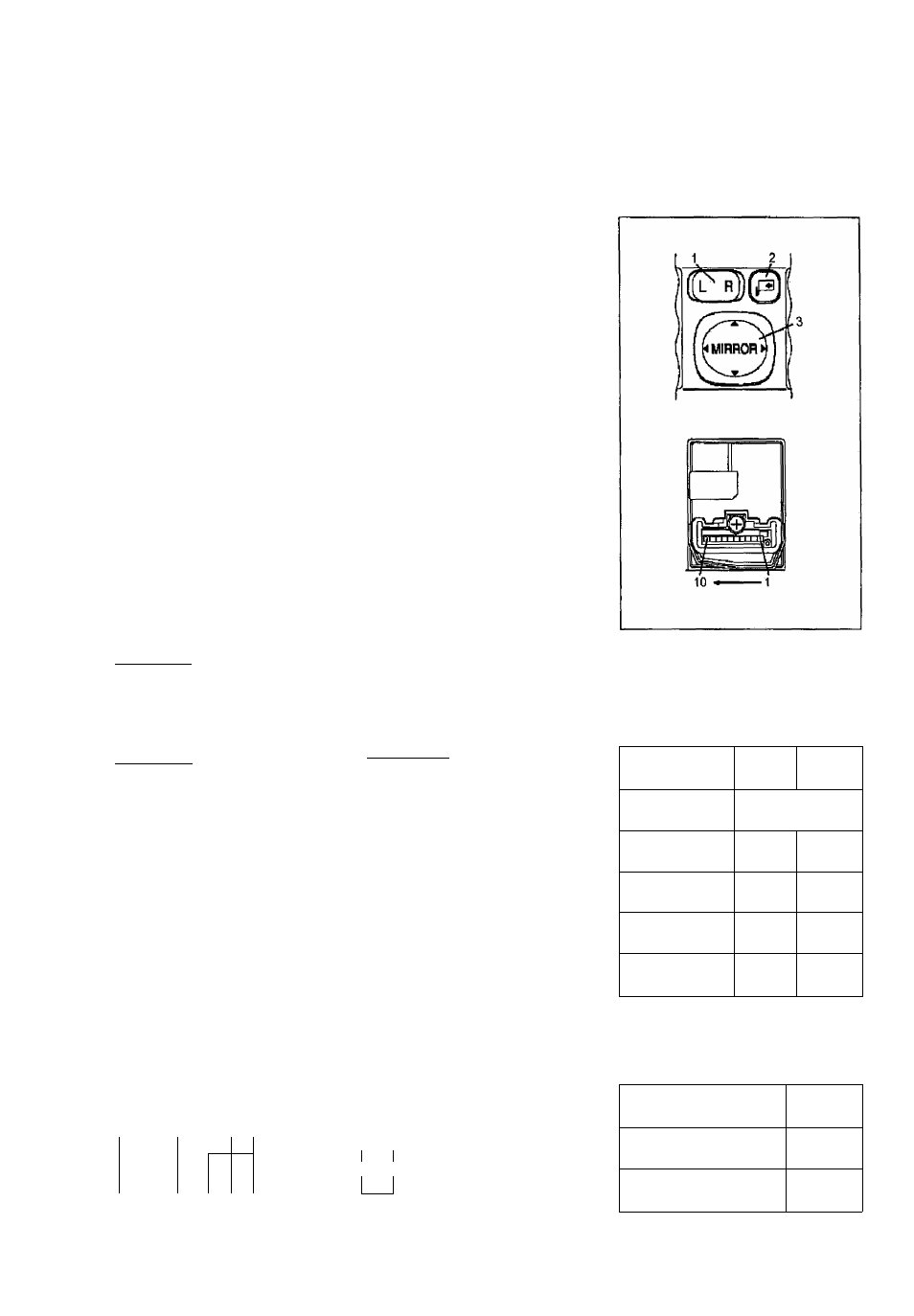

Расположение переключателей.
1 - переключатель выбора зеркала,
2 - выключатель складывания зер
кал, 3 - регулятор положения зер
кала.
Таблица. Проверка проводимости
переключателя управления.
Положение
переключателя
Левое
зеркало
Правое
зеркало
Положение
регулятора
Выводы
Вверх
4-8
6-7
3-8
6-7
Вниз
4-7
6-8
3-7
6-8
Влево
5- 8
6- 7
2-8
6-7
Вправо
5- 7
6- 8
2-7
6-8
2. Проверка выключателя складыва
ния зеркал.
Проверьте наличие проводимости
мехщу выводами разъема выключате
ля по соответствующей таблице.
Режимы регистрации.
Положение
выключателя
Выводы
OFF (рабочее
положение)
7- 9
8- 10
ON (сложенное
положение)
7- 1G
8- 9
