44
Двигатели 1NZ-FE (1,5) и 2NZ-FE (1,3). Механическая часть
в)

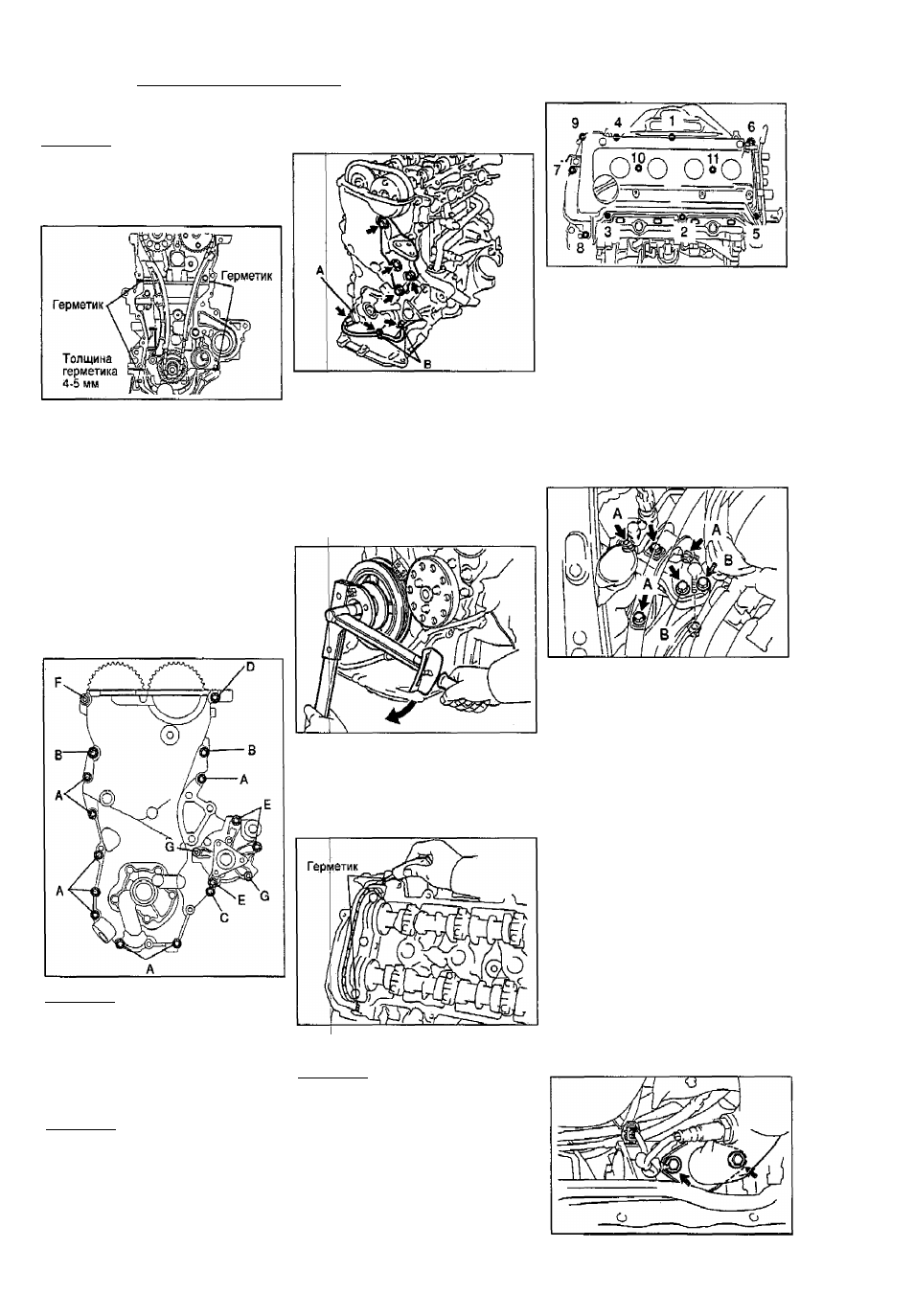

Нанесите герметик в четыре мес
та, показанные на рисунке.
Примечание:
детали
должны
быть
собраны в течение времени, указан
ного в инструкции по применению
герметика. В противном случае гер
метик должен быть удален и нанесен
заново.
Момент затяжки:
60
IWA"................... ........... ...7,5 Н м
болт "В",................................. 11 Н-м
г) Установите два новых кольцевых
уплотнения на блок цилиндров и
картер.
д) Установите крышку цепи привода
ГРМ, новое кольцевое уплотнение и
насос охлаяедающей жидкости, за
вернув 16 болтов и три гайки. Рав
номерно в несколько приемов затя
ните болты и гайки.
Момент затяжки:
болт "А" (20 мм)..............................11 Н-м
болт "В" (30 мм).............................24 Н-м
болт "С" (35 мм)..............................11 Н-м
болт "D" (14-20 мм)........................ 24 Н-м
болт "Е" (35 мм)..............................11 Н-м
гайка "F"................................ 24 Н м
гайка ..................................... 11 Н-м
6. Установите клапан системы \Л/Т.
Момент затяжки........................... 8 Н-м
7. Установите шкив коленчатого вала.
а) (Очистите внутреннюю часть шки
ва коленчатого вала.
б) Установите штифт на коленчатый
вал.
в) Совместите отверстие на шкиве
со фтифтом и установите шкив.
С помощью спецприспособления
заверните болт шкива.
нт затяжки........................ 128 Н-м
тановите крышку головки блока
шдров.
далите старый герметик.
Нанесите герметик в места, пока-
чые на рисунке.
Примечание: кронштейн опоры дви
гателя и насос охлаждающей жидко
сти
должны
быть
установлены
в
течение 15 минут после установки
крышки цепи.
4. Установите правый кронштейн опо
ры двигателя.
а) Нанесите герметик на резьбу
болта.
Примечание: не наносите герметик
на 2-3 витка резьбы на конце болта.
б) Установите кронштейн правой
опоры двигателя и заверните 4 бол
та его крепления.
Момент затяжки......................... 65 Н м
5. Установите датчик положения ко
ленчатого вала.
Момент затяжки
....................
10 Н-м
д) Подсоедините два шланга систе
мы принудительной вентиляции
картера.
е) Установите катушки зажигания
{см. главу "Система зажигания").
9. Установите амортизатор правой
опоры.
а) Установите амортизатор правой
опоры и заверните пять ботов и гай
ку его крепления.
Момент затяжки:
болт ”А"..................................45 Н-м
болт "В" и гайка...................... 52 Н-м
в) Установите прокладку на крышку
головки блока цилиндров.
Примечание:
детали
должны
быть
собраны в течение времени, указан
ного I в инструкции по применению
герметика. В противном случае гер-
метО^к должен быть удален и нанесен
заново,
г) установите крышку головки блока
цилиндров, кронштейн троса и две
шайбы. Заверните семь болтов и
две| гайки равномерно в несколько
проходов в порядке, показанном на
рисунке.
б) Установите трубку и заверните
болт ее крепления.
10. Установите насос гидроусилителя
рулевого управления.
11. Установите генератор и ремень
привода генератора.
12. Установите правую нижнюю защи
ту двигателя.
13.
Установите правое переднее колесо.
14. Залейте в систему охлаждения ох
лаждающую жидкость.
15. Запустите двигатель и убедитесь в
отсутствии утечек охлаждающей жид
кости.
Головка блока
цилиндров
Снятие
1. Слейте охлаждающую жидкость.
2. Снимите ремень привода генерато
ра и генератор.
3. Снимите воздушный фильтр.
4. Отсоедините трос акселератора.
5. Отсоедините выпускную трубу от
выпускного коллектора, вывернув два
болта и сняв две пружины. Снимите
прокладку.
