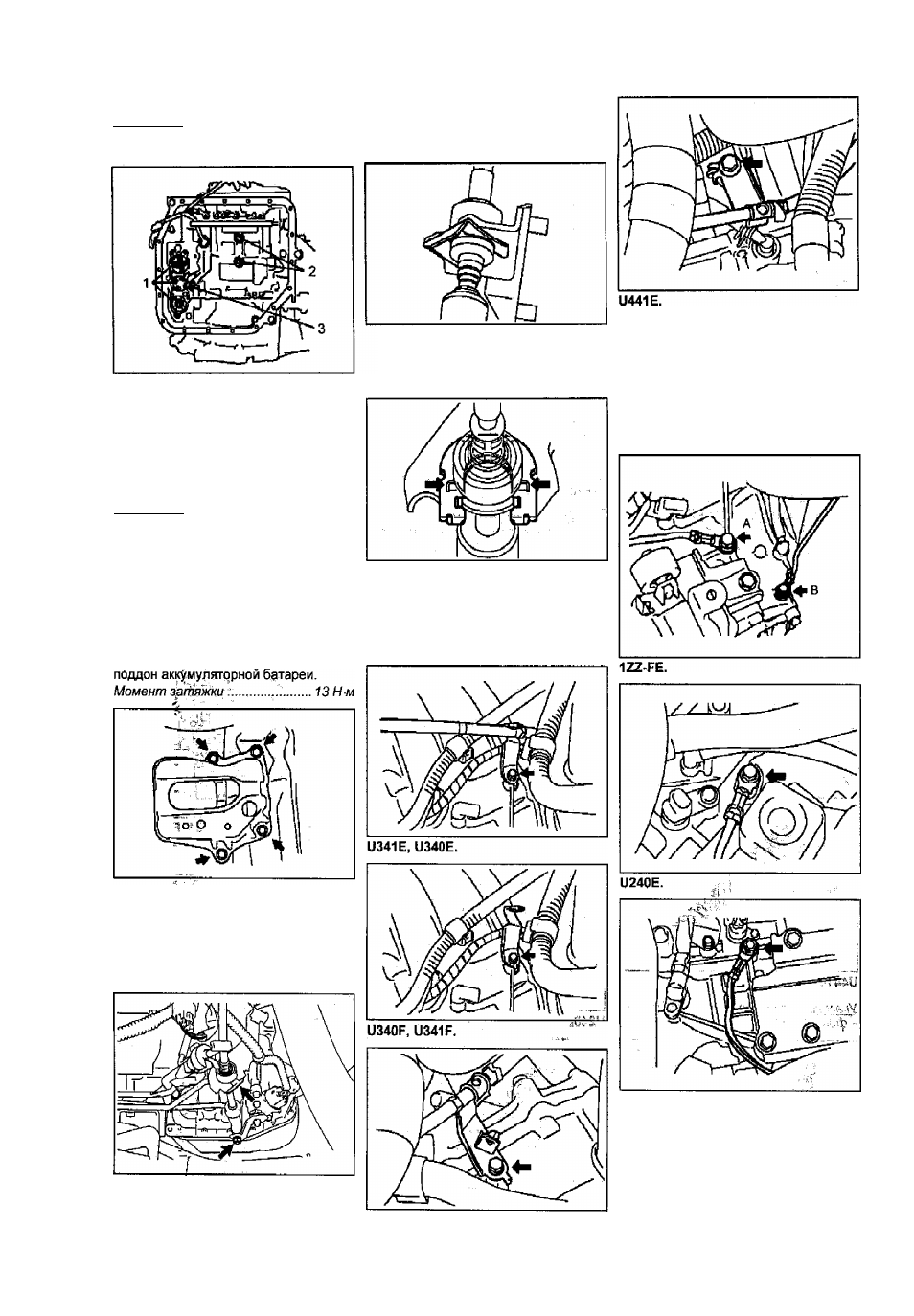

Автоматическая коробка передач

149

д) Снимите блок клапанов.

Примечание: при установке убеди­

тесь, что указанные на рисунке эле­
менты установлены правильно.

в) (тг-РЕ)
Снимите фиксатор и отсоедините

трос управления коробкой передач
от кронояейна.

1 - поршни гидроаккумуляторов,

2 - прокладки, 3 - предохранитель­

ный клапан.

Коробка передач
в сборе

Снятие и установка

Примечание:

- Установку проводите в порядке,
обратном снятию.
- Моменты затяжки указаны в тек­
сте.
- После
установки залейте рабо­

чую жидкость в АКПП.

\.{12г-ЕЕ)

Снимите крышку №2 головки блока

цилиндров..., _

2. Снимите аккумуляторную батарею.
3. Отверните четыре болта и снимите

4. Снимит!^воздушный фильтр.

5. Снимит^кшланг воздушного фильтра.

6. Отсоедините трос управления ко­

робкой передач.

а) Отверните гайку с рычага выклю^
чателя запрещения запуска двига­

теля.

б) Отсоедините трос от рычага вы­

ключателя запрещения запуска дви­
гателя.

г) {Ш-^Е)

Нажмите на стопоры фиксатора и

отсоедините трос управления ко­

робкой передач от кронштейна:

8. Отверните два болта и снимите

кронштейн №1 троса управления ко­
робкой передач.
9. Отверните два болта отсоедините

два жгута проводов (и240Е, 11441Е -

один жгут проводов).

Момент затяжки:

болт "А"................................. 25 Н‘М
болт "В"
................................. 10 Нм

7.

Снимите кронштейн №2 троса

управления коробкой передач.

а) Отсоедините трос от кронштейна.
б) Отверните болт и снимите крон­

штейн.

Момент затяжки......................... 12 Н-м

и240Е.

и441Е.

10. Отсоедините разъемы.

а) Отсоедините разъем жгута про­
водов коробки передач.

б) Отсоедините разъем выключате­

ля запрещения запуска двигателя.

11. Снимите трубку измерительного

щупа.

а) Извлеките измерительный щуп.
