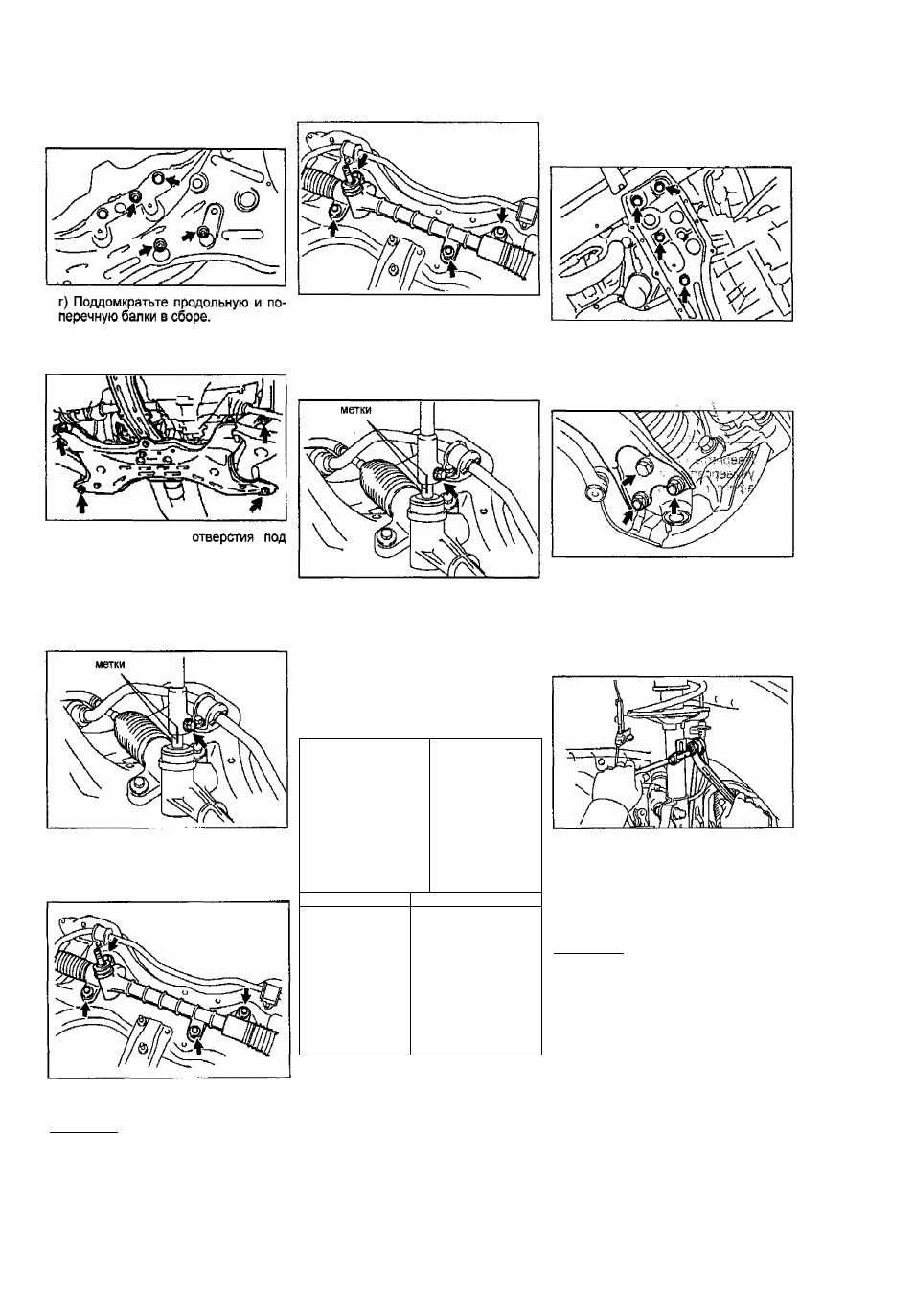

196

Рулевое управление

в) Отверните три гайки и отсоедини­

те заднкзю опору силового агрегата

от поперечной балки.

Момент затяжки..........................58 Н м

д) Отверните четыре болта и сними­
те продольную и поперечную балки

в сборе с рулевым механизмом,

2. Установите промежуточный вал,

а) Совместите установочные метки
на промежуточном валу и валу ру­
левой колонки.
б) Затяните болт.

Момент затяжки..........................35 Н-м

12. Снимите крышку

рулевую колонку.

13. Снимите промежуточный вал.

а) Нанесите установочные метки на

промежуточный вал и вал рулевой
колонки.

б) Отверните болт и снимите про­

межуточный вал.

3. Установите крышку отверстия под

рулевую колонку.

4. Установите поперечную балку с ру­

левым механизмом в сборе.

а) Установите поперечную балку с
рулевым механизмом в сборе.
б) При помощи специнструмента со­
вместите отверстия на поперечной
балке и кузове с правой и левой
стороны автомобиля.

14. Снимите рулевой механизм в сборе.

Отверните четыре болта и снимите
рулевой механизм в сборе

С

попереч­

ной балки.

о

^о^

Ц о ^

1 ^

1^

Установка

примечание: при установке рулевого
механизма

руководствуйтесь

соот­

ветствующим

сборочным

рисунком

"Снятие и установка рулевого меха­

низма".

1.

Установите рулевой механизм в

сборе на поперечную балку и затяните

четыре болта.

е) Подсоедините переднюю опору
силового агрегата к поперечной
балке и затяните два болта.

Момент затяжки.........................52 Н-м

5. Снимите двигатель с тали.
6. Подсоедините нижние рычаги к по­

воротным кулакам и затяните болт и

две гайки.

Момент затяжки........ ............ 142 Н м

7. Подсоедините стойки стабилизато­

ра поперечной устойчивости.

а) Подсоедините стойки стабилиза­

тора поперечной устойчивости.
б) Затяните гайку, как показано на
рисунке.

Момент затяжки........... ............. 74 Н м

в) Затяните болты.

Момент затяжки:

Болт А..................................157 Н м
Болт В
.................................. 113 Н м
г) Подсоедините заднюю опору си­
лового агрегата к поперечной балке

и затяните три гайки.

Момент затяжки.........................52 Н м

д) Установите продольную балку и

затяните два болта.

Момент затяжки................................ 39 Н-м

8. Подсоедините наконечники рулевых
тяг.

а) Подсоедините наконечники руле­

вых тяг к поворотным кулакам.

б) Затяните гайки.

Момент затяжки........................: 49 Н-м

в) Установите новые шплинты.

Примечание: если отверстия для ус­
тановки шплинта не совмещены,
можно довернуть гайку в пределах 60°.
9. Установите нижние кожухи защиты
двигателя.

10. Установите передние колеса.

Момент затяжки.........................103 Н-м

11. Подсоедините промежуточный вал

2

.

а) Совместите установочные метки

на промежуточном валу и промежу­

точном валу №2.

б) Заверните болт крепления.

Момент затяжки....................... ....35 Н м

12. Установите крышку отверстия под

рулевую колонку.

13. Установите колеса в направлении

движения по прямой.

14. Установите капот.
15. Проверьте углы установки колес.
