230
Системы ABS, ВА и EBD
ж) (С VSC}
Отверните 2 гайки и снимите крон
штейн с модулятора даеления.
Момент $атяжки....................... 5,4 Н-м
Проверка
примечание: проверка описана в раз
деле "Модулятор давления" для мо
делей с ABS, ВА и EBD.

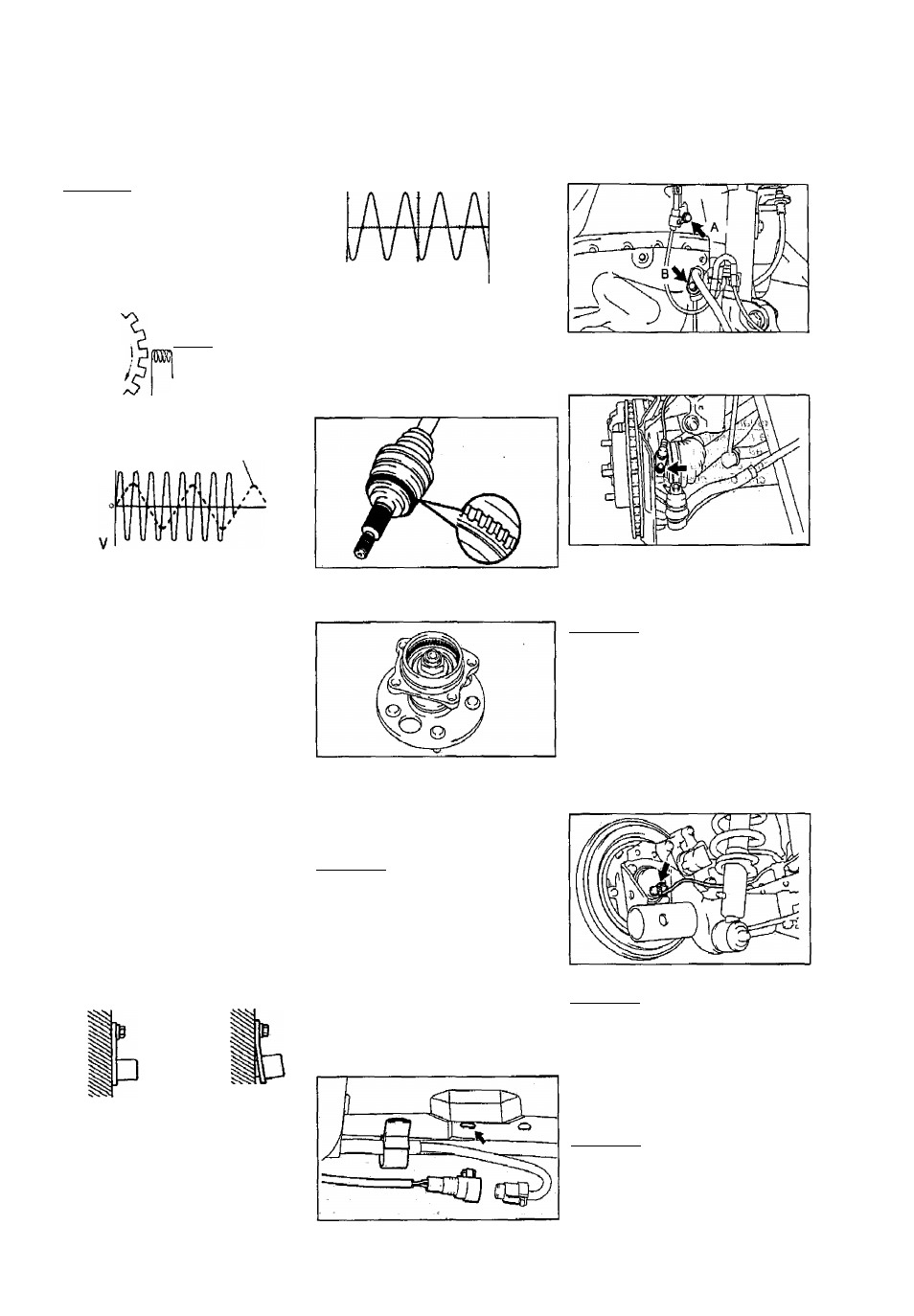

Проверка датчиков
частоты вращения колес
Ротор
Датчик частоты
вращения
ilEZl] Магнит
К блоку управления
Высокая скорость Низкая скорость
движения
движения
+V /
Правильно
Неправильно
д) Проверьте форму сигнала при
скорости
движения
автомобиля
30 км/час.
Нормальная форма сигнала
GND
Деление!в Деление2м/с
в) Отверните 2 болта крепления
фиксатора жгута проводов к кузову и
амортизатору.
Момент затяжки:
болт "А".................................8 Н-м
болт "В"................................. 29 Н м
Если сигнал в норме, то замените
блок управления ABS. Если нет, то
проверьте ротор и правильность уста
новки датчика. Для этого снимите вал
привода колеса {передний датчик) или
ступицу (задний датчик).
г)
Отверните болт крепления и сни
мите датчик частоты вращения.
Момент затяжку......................... 8 Н-м
1. Проверка датчика частоты враще
ния переднего колеса.
а) Снимите подкрылок.
б) Отсоедините разъем датчика.
в) Измерьте сопротивление между
выводами "Г и *'2" разъема датчика.
Номинальное
сопротивление..................1,4 -1,8 кОм
г) Измерьте сопротивление между
выводами "Г, "2" и "массой”.
Номинальное
сопротивление............не менее 1 МОм
2. Проверка датчика частоты враще
ния заднего колеса.
а) Отсоедините разъем датчика.
б) Измерьте сопротивление между
выводами разъема датчика.
Номинальное
сопротивление..................1 , 0 - 1 , 4 кОм
г) Измерьте сопротивление между
выводами "1", "2" и "массой".
Сопротивление................ более 1 МОм
Если сопротивление не соответствует
указанным значениям, проверьте сиг
нал датчика, и, при необходимости,
замените датчик.
3. Проверка установки датчика.
а) Датчик должен быть установлен
без зазора на кулаке, см. рисунок.
Ротор датчика частоты вращения
переднего колеса и ротор датчика
частоты заднего колеса (4У^О).
Ротор датчика частоты вращения
заднего колеса (2\Л/0).
Снятие и установка датчика
частоты вращения переднего
колеса
Примечание:
- Установку проводите е порядке
обратном снятию.
- Моменты затяжки указаны в тек
сте.
- После установки проверьте сиг
налы с датчика частоты вращения
переднего колеса,
1. Снимите переднее колесо.
2. Снимите передний подкрылок.
3. Снимите датчик частоты вращения
колеса.
а) Отсоедините жгут проводов от ку
зова.
б) Отсоедините разъем.
Снятие и установка датчика
частоты вращения заднего
колеса (2WD)
Примечание:
- Установку проводите в порядке
обратном снятию.
- Моменты затяжки указаны в тек
сте.
- После установки проверьте сиг
налы с датчика частоты вращения
заднего колеса.
1. Поддомкратьте автомобиль и сни
мите заднее колесо.
Момент затяжки...................... . 103 Н-м
2. Отсоедините разъем датчика часто
ты вращения.
б) Проверьте ротор датчика.
в) Снимите блок управления ABS.
г) Подсоедините осциллограф к вы
воду "GND" и поочередно к выводам
"FR+". "FL+", "RR+". "RL+".
3. Отсоедините тормозной суппорт.
Примечание: не отсоединяйте тор
мозной шланг. Подвесьте суппорт на
проволоке к кузову или элементам
подвески.
4. Снимите тормозной диск.
5. Снимите ступицу в сборе с подшип
ником.
6. Снимите датчик частоты вращения
заднего колеса.
а) Зажмите ступицу в тиски.
Примечание:
- Используйте накладки из мягкого
металла.
- Если ступицу уронила или по ней
наносились сильные удары, то ее
необходимо заменить.
