58 Двигатель 1ZZ-FE. Механическая часть
в) Просуньте между головкой блока
цилиндров и блоком цилиндров от­
вертку и, используя ее как рычаг,
снимите головку блока цилиндров.
Примечание: будьте осторожны, не
повредите контактные поверхности
доловки блока и блока цилиндров.
Разборка, проверка, очистка
и ремонт головки блока
цилиндров
Процедуры разборки, проверки, очи­
стки, ремонта и сборки деталей го­
ловки блока цилиндров описаны в
главе "Двигатель - общие процедуры
ремонта".
Установка
Примечание:
- Тщательно очистите все части
перед установкой,
’Перед
установкой смажьте все
трущиеся поверхности деталей
новым моторным маслом.
- Замените все прокладки и сальни­
ки на новые.
1. Установите головку блока цилиндров
на блок цилиндров.
а) Уложите новую прокладку головки
блока цилиндров меткой вверх.
б) Опустите на прокладку головку
блока цилиндров.
2. Заверните болты крепления головки
блока цилиндров.
Примечание:
- Болты крепления головки блока
затягиваются в два этапа (б) и (г).
- Если один из болтов поврежден
или не затягивается номинальным
моментом затяжки, замените его.
а) Перед установкой нанесите не­
большой слой моторного масла на
резьбу и под головки болтов.
б) Используя 10-Ти миллиметровый
шестигранник, установите и равно­
мерно затяните 10 болтов крепле­
ния головки блока цилиндров с
шайбами в несколько приемов в по­
следовательности, показанной на
рисунке.
Момент затяжки.........................49 Н м

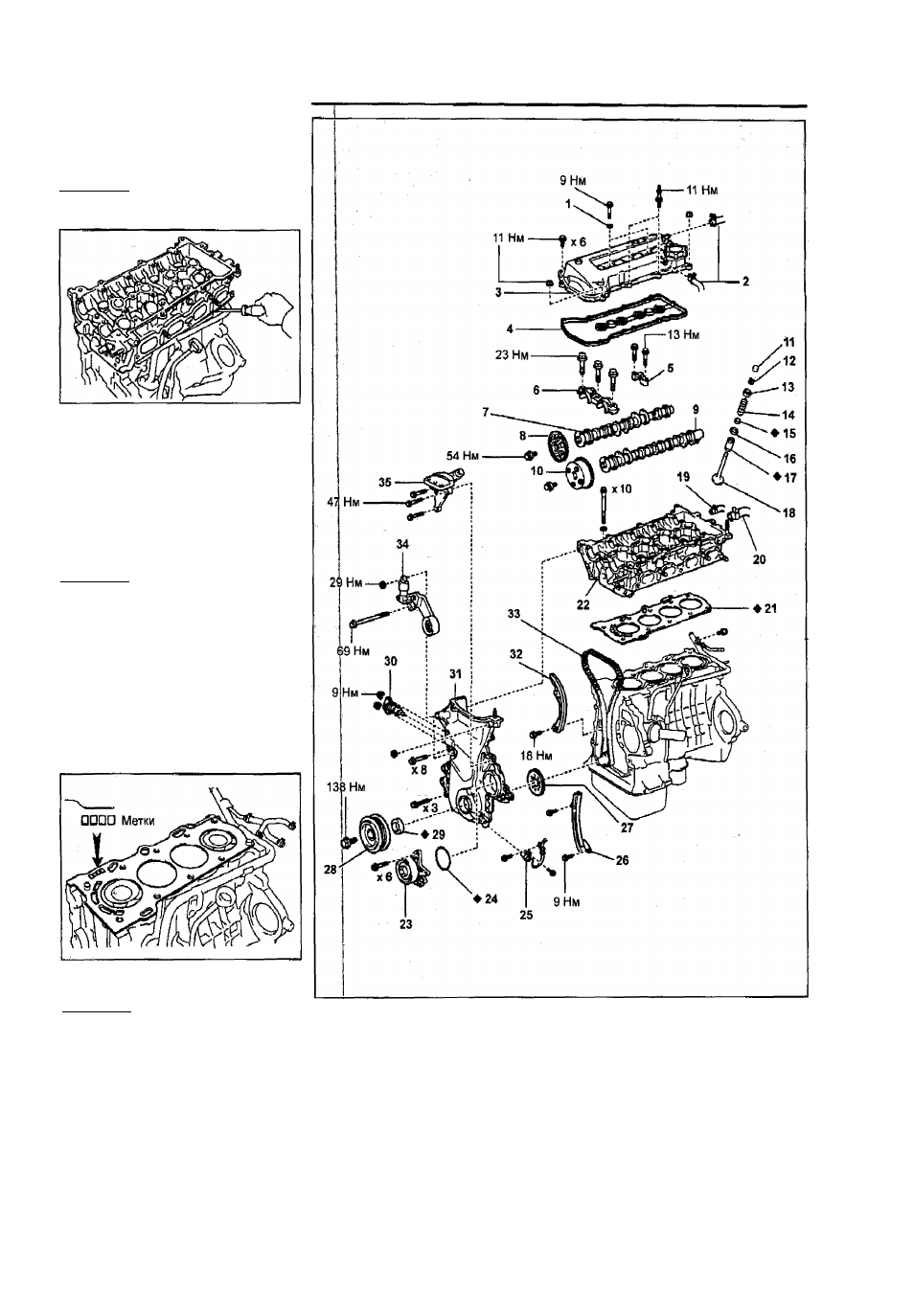

Разб орка и сборка головки блока цилиндров. 1 - шайба, 2 - шланг сис­
темы вентиляции картера, 3 - крышка головки блока цилиндров,
4, 2‘ - прокладка, 5 - крышка подшипника распределительного вала,
6 - фышка подшипника распределительного вала №1, 7 • распредели­
тельный вал выпускных клапанов, 8 - звездочка распределительного
в а л £ , 9 - распределительный вал впускных клапанов, 10 - звездочка
системы У/УТ, 11 - толкатель, 12 - сухари, 13 - тарелка пружины клапана,
14 - Пружина клапана, 15 - маслосъемный колпачок, 16 - седло пружины
клаг 1 ана, 17 - направляющая втулка клапана, 18 - клапан, 19 - шланг ото-
питетя, 20 - верхний шланг радиатора, 22 - головка блока цилиндров,
23 - насос охлаждающей жидкости, 24 - кольцевое уплотнение, 26 - дат­
чик положения коленчатого вала, 26 - успокоитель цепи привода ГРМ,
27 - ротор датчика положения коленчатого вала, 28 - щкив коленчатого
вала, 29 - сальник, 30 - механизм натяжителя цели привода ГРМ,
31 - крышка цепи привода ГРМ, 32 - натяжитель цепи привода ГРМ,
33 - цепь привода ГРМ, 34 - натяжитель ремня привода навесных агре­
гатор, 35 - кронштейн правой опоры двигателя.
