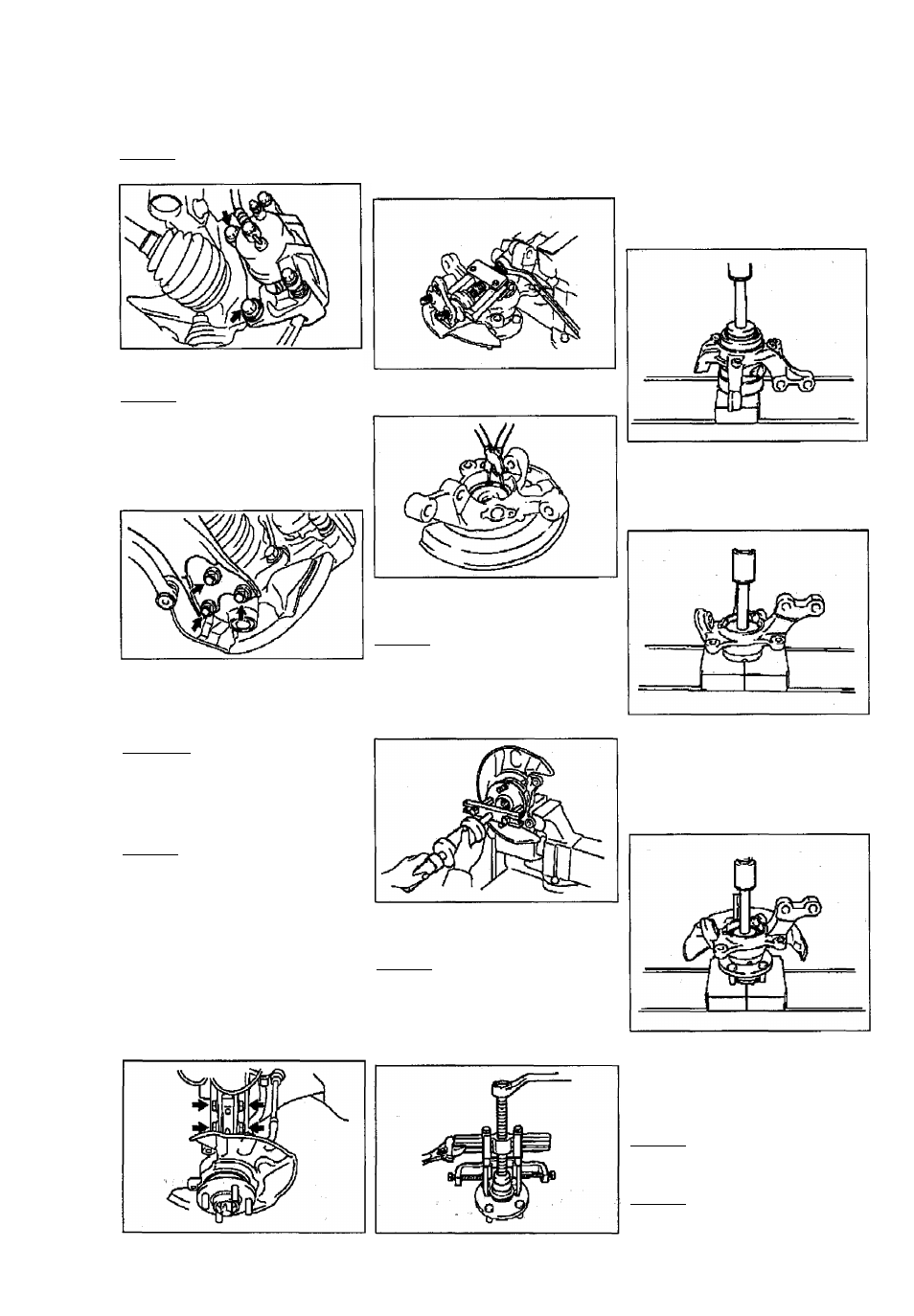

Передняя подвеска
175
4. Отверните два болта и отсоедините
суппорт тормозного механизма от по
воротного кулака.
Внимание:
подвесьте
суппорт
при
помощи проволоки.
Разборка
1. Снимите нижнюю шаровую опору.
а) Снимите шплинт и отверните
гайку.
б) Используя специнструмент, сни
мите шаровую опору.
5. Снимите тормозной диск переднего
колеса.
Внимание: избегайте попадания мас
ла на рабочую поверхность диска.
6. Отсоедините наконечник рулевой
тяги от поворотного кулака (см. главу
"Рулевое управление").
7. Отверните болт и две гайки и отсо
едините нижний рычаг передней под
вески от шаровой опоры.
2. Используя специнструмент, снимите
стопорное кольцо.
8. Снимите поворотный кулак в сборе
со ступицей,
а) Постукивая по торцу приводного
вала пластиковым молотком, отсо
едините приводной вал от ступицы.
примечание: если приводной вал от
соединяется
с
трудом, используйте
латунный стержень и молоток.
б) Отожмите ступицу передней оси в
сборе с кулаком к внешней стороне
автомобиля и Извлеките приводной
вал из ступицы.
Внимание:
- Не отжимайте ступицу больше,
чем это необходимо для данной
операции.
- Будьте осторожны, не повредите
чехол наружного шарнира привод
ного вала.
- Будьте осторожны, не повредите
ротор датчика частоты вращения.
- Подвесьте приводной вал при по
мощи проволоки.
в) Отверните две гайки, снимите два
болта и отсоедините поворотный
кулак в сборе со ступицей от стойки
передней подвески.
3, Снимите ступицу передней оси.
а) Закрепите поворотный кулак в
тисках.
Внимание:
-
Не сжимайте тиски слишком
сильно.
- Используйте накладки из мягкого
металла на губки тисков.
б) Используя специнструмент, сни
мите ступицу передней оси.
4. Отверните три болта и снимите гря
зезащитный щиток с поворотного ку
лака.
5. Снимите подшипник ступицы пе
редней оси.
а) Установите снятое внутреннее
кольцо в подшипник.
б)
Используя специнструмент и
пресс, извлеките подшипник из по
воротного кулака.
Сборка
1. Используя специнструмент и пресс,
установите подшипник в поворотный
кулак.
2. Установите грязезащитный щиток
на поворотный кулак и затяните три
болта.
Момент затяжки........................8,3 Н м
3. Используя специнструмент и пресс,
установите ступицу на поворотный
кулак.
в) Используя специнструмент, сни
мите внутреннее кольцо подшипни
ка со ступицы.
Внимание:
- В случае замены ступицы внут
ренние кольца подшипника тоже
должны быть заменены.
-
Нанесите смазку в точку кон
такта
винта
специнструмента
и
ступицы.
4. Используя специнструмент, устано
вите стопорное кольцо.
5. Установите нижнюю шаровую опору.
а) Установите шаровую опору на ку
лак и затяните гайку.
Момент затяжки....................... 103 Н м
Внимание:
убедитесь
в
отсутствии
смазки на контактных поверхностях
опоры и кулака.
б) Установите новый шплинт.
Внимание: при установке шплинта
врзможрн доворот зайки на угол не
более 60“.
