Кузов
255
4. При ПОМОЩИ отвертки отсоедините
ЛИСТОНЫ
и снимите отделку направ
ляющей ремня безопасности заднего
сиденья,
5. Отверните три винта, при помощи
отвертки отсоедините пистоны и сни
мите боковую отделку багажного от
деления.
6. При помощи отвертки отсоедините
пистоны и снимите отделку задней
стойки.

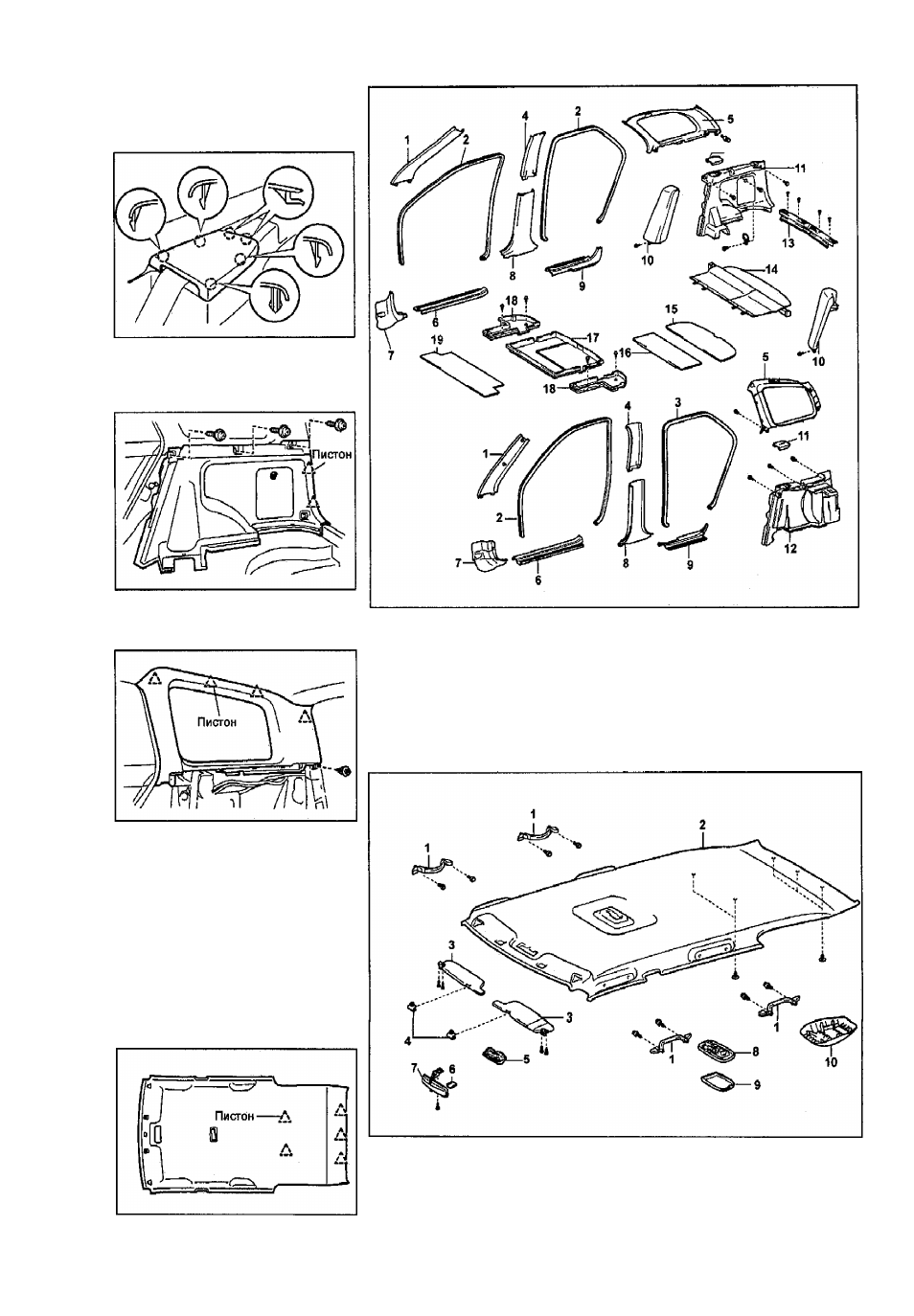

Отделка крыши (универсал). 1 - отделка передней стойки, 2 - уплотнитель
передней двери, 3 - уплотнитель задней боковой двери, 4 ■ верхняя отделка
центральной стойки, 5 - отделка задней стойки, 6 - отделка порога передней
двери, 7 - передняя боковая отделка салона, 8 - нижняя отделка централь
ной стойки, 9 - отделка порога задней боковой двери. 10 - боковина спинки
заднего сиденья, 11 - отделка направляющей ремня безопасности заднего
сиденья, 12 - боковая отделка багажного отделения, 13 - отделка порога
задней двери, 14 • шторка багажного отделения, 15 - крышка №2 вещевого
ящика багажного отделения, 16 - крышка №1 вещевого ящика багажного от
деления, 17 - вещевой ящик багажного отделения, 18 - отсек для хранения
инструментов, 19 - дополнительная крышка.
7.
Снимите следующие детали
(аналогично седану):
а) Отделки передних стоек.
б1 Внутреннее зеркало.
в) Солнцезащитные козырьки.
г) Лампу местной подсветки.
д) Лампу освещения салона.
е) Вспомогательные ручки.
ж) Держатель солнцезащитного ко
зырька.
8. Снимите отделку крыши.
а) Отсоедините пять пистонов,
б) Отсоедините жгут проводов и
снимите отделку крыши через зад
нюю дверь.
Отделка крыши (универсал) - продолжение. 1 - вспомогательная ручка,
2 - отделка крыши, 3 - солнцезащитный козырек, 4 - держатель солнцеза
щитного козырька, 5 - лампа местной подсветки, 6 - крышка внутреннего
зеркала, 7 - внутреннее зеркало, 8 - лампа освещения салона, 9 - плафон
лампы освещения салона, 10 - крышка крепления ремня безопасности.
